The SAF85xx one-chip Radar SoC is designed to meet industry standards and follows NXP's security-by-design approach.
高性能77 GHz RFCMOS車載レーダー・ワンチップSoC
SAF85XX アラートの受信
- 製造開始前
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
SAF85xx RFCMOS車載レーダーSoCは、車載FMCWレーダー用途に対応する高性能ワンチップ製品で、高速チャープ変調に最適化されています。このデバイスは76 GHz～81 GHzで動作するように設計されており、車載レーダーの全周波数帯域をカバーします。SAF85xxは、ARM® Cortex® - A53、ARM Cortex - M7コア、SRAMをベースとするレーダー・マイクロプロセッサ・ユニットを搭載した、レーダー・トランシーバを内蔵しています。この第3世代RFCMOSレーダー・デバイスは、小型フォーム・ファクタで短距離、中距離、長距離のレーダ用途に対応し、エントリ・レベルのNCAPセンサから高性能フロント・レーダー・センサまで実現できます。
この完全集積RFCMOSチップには、4個のトランスミッタ、4個のレシーバ、ADC変換、位相回転器、低位相ノイズVCO、SPTレーダー・アクセラレータ、BBE32 Vector DSP、Arm Cortex - A53、Arm Cortex - M7コア、SRAMが内蔵されています。幅広い用途に対応し、オブジェクト・データ、点群データ、FFT出力などの各種レーダー・データ出力をサポートします。
SAF85xxはASILレベルBを想定したISO 26262準拠デバイスで、HSEセキュリティ・エンジンによって最新のSHE+、EVITAフル・セキュリティ要件を達成しています。
製品詳細
特長
高集積トランシーバ
- 76 GHz～81 GHz帯で動作
広帯域幅
- 合計帯域幅5 GHz
- 最大4 GHzの有効チャープ帯域幅
高性能RFトランシーバ
- 電源出力の強化
- 低い雑音指数
- 低い位相雑音
高性能のセーフ・コンピューティング
- Arm Cortex- A53 (320 MHz)
- Arm Cortex- M7 (320 MHz)
レーダー処理の高速化
- SPT 3.4 (320 MHz)、BBE32 Vector DSP内蔵
オンボード・メモリ
- 合計メモリ量5.5 MB以上、4 MB SRAM
小型パッケージ
- 優れた温度性能を実現するFC-CSPパッケージ

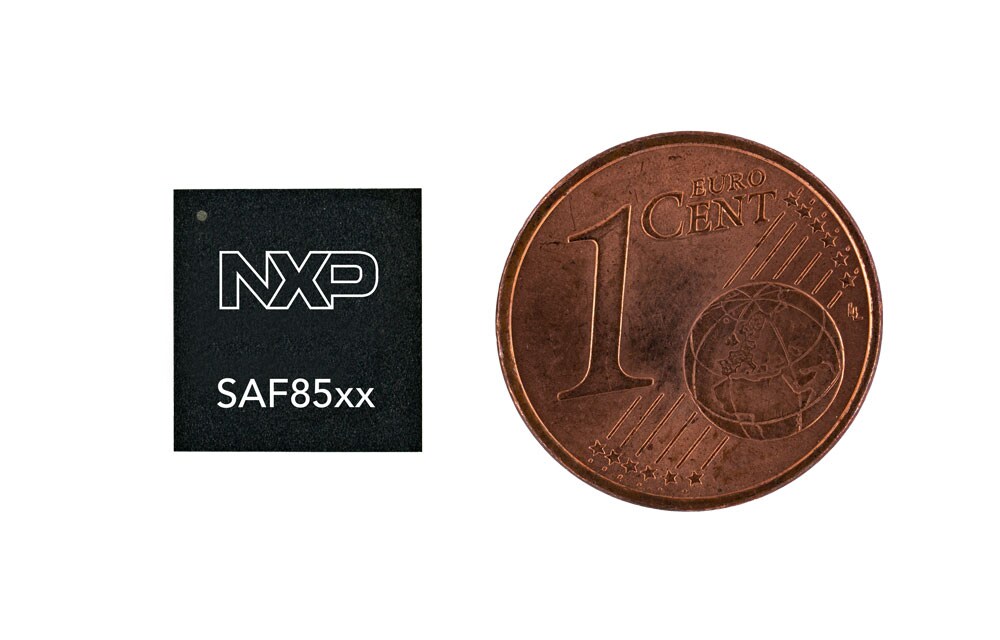

- 10.6 mm x 11.3 mmの非常に小さいフットプリント
柔軟なインターフェース
- SGMIIギガビット・イーサネット10/100/1000 Mbit/s × 1
- CAN-FD × 2
将来性のあるセキュリティ
- ハードウェア・セキュリティ・エンジン (HSE)
- EVITA Full、SHE+、ISO/SAE 21434準拠
機能安全
- ISO26262 SEoOC手法に従って開発、ASIL Bアプリケーションをサポート
- 機能安全監視回路を内蔵
幅広い用途

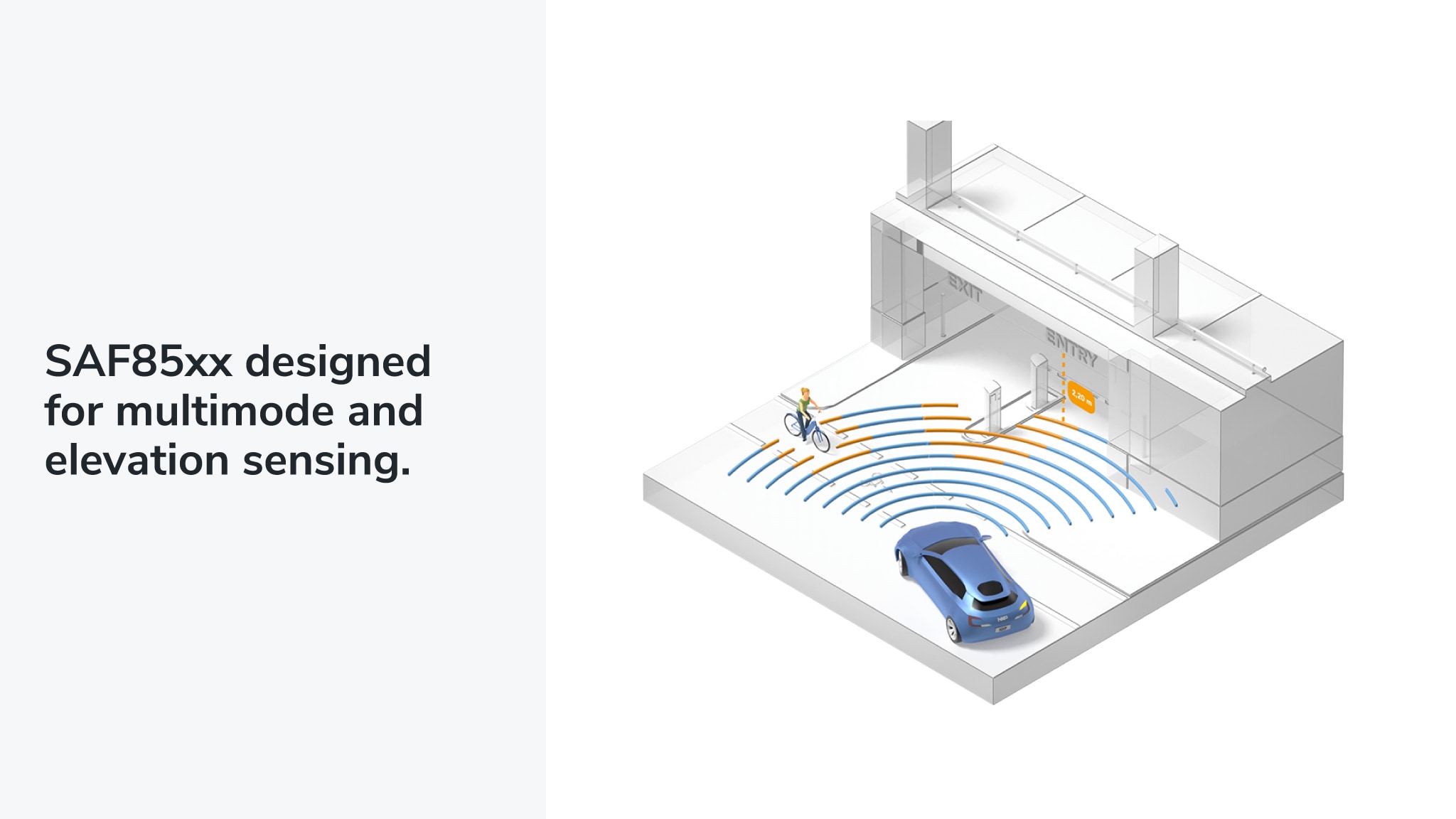

- 短距離から長距離までの用途をサポート
車載品質
- AEC-Q100
広い車両温度範囲
- 接合部温度-40～150 °C
