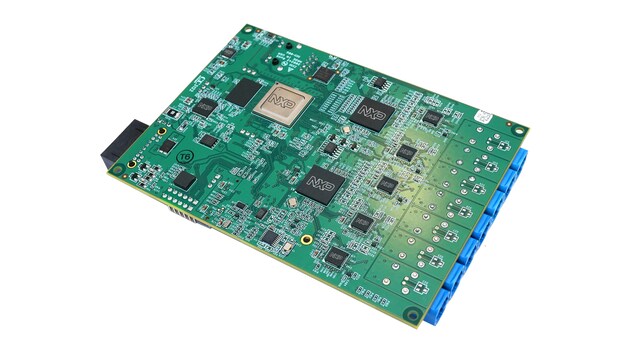

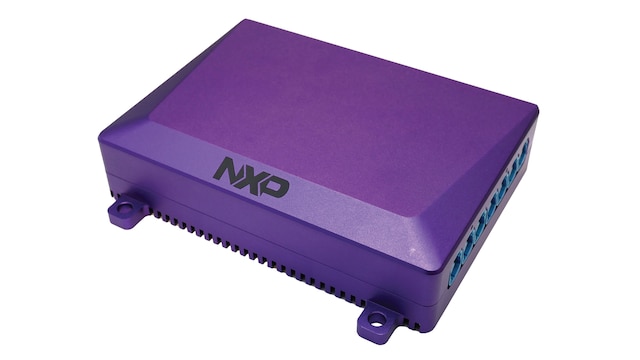

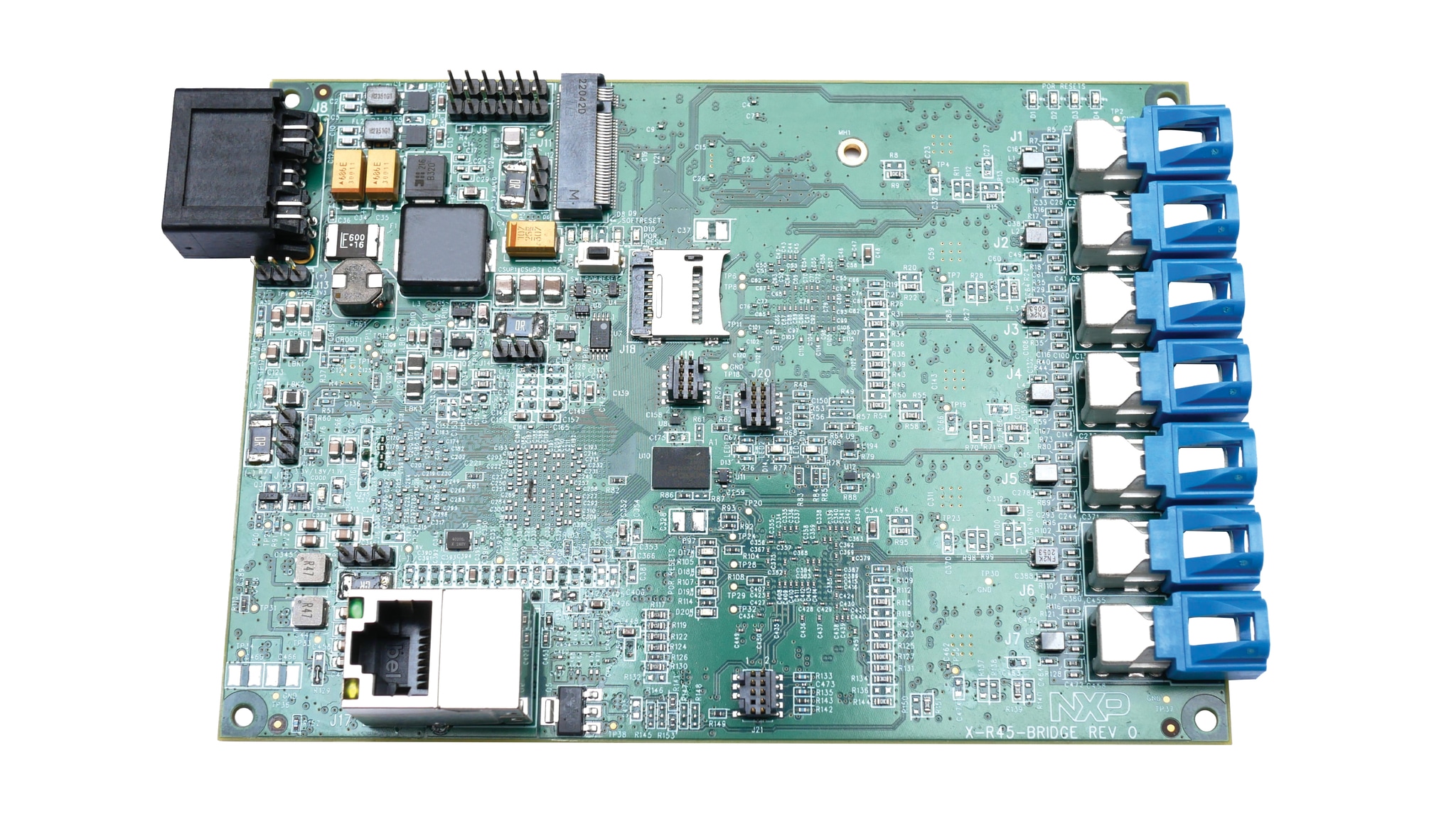

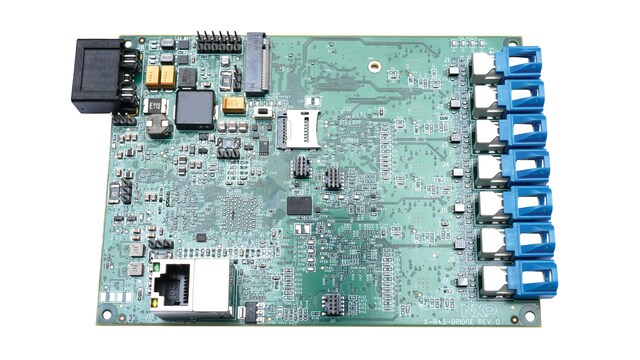

分散レーダー・アーキテクチャ向けPurpleBoxリファレンス・デザイン
PurpleBoxは、分散型レーダー・センサ・アーキテクチャのリファレンス・デザインであり、4つのコーナー・レーダー・センサを集約して一度に処理し、圧縮されたRange FFTデータを受け取り、高密度のサラウンド・ポイント・クラウドを生成するように設計されています。PurpleBoxはリファレンスECUとして使用でき、NXPのS32R45レーダー・プロセッサに基づくレーダー・ブリッジの概念実証の主要コンポーネントでもあります。包括的なソフトウェア開発環境に加えて、M.2 PCIeインターフェースを備えており、マス・ストレージ・デバイスや機械学習アクセラレータを接続するために使用できます。
分散型レーダー・アーキテクチャを評価するために、PurpleBoxとともにNXPのPlutoレーダー・センサを使用可能です。Plutoレーダー・センサ・リファレンス・デザインを使用して、コーナー・レーダーやフロント・レーダーのアプリケーションを評価できます。
PurpleBoxリファレンス・デザインは、限られたお客様のみご利用いただけます（承認済みのNDAが必要です）。詳しい情報については、サポートまたは営業担当者にお問い合わせください。
製品詳細

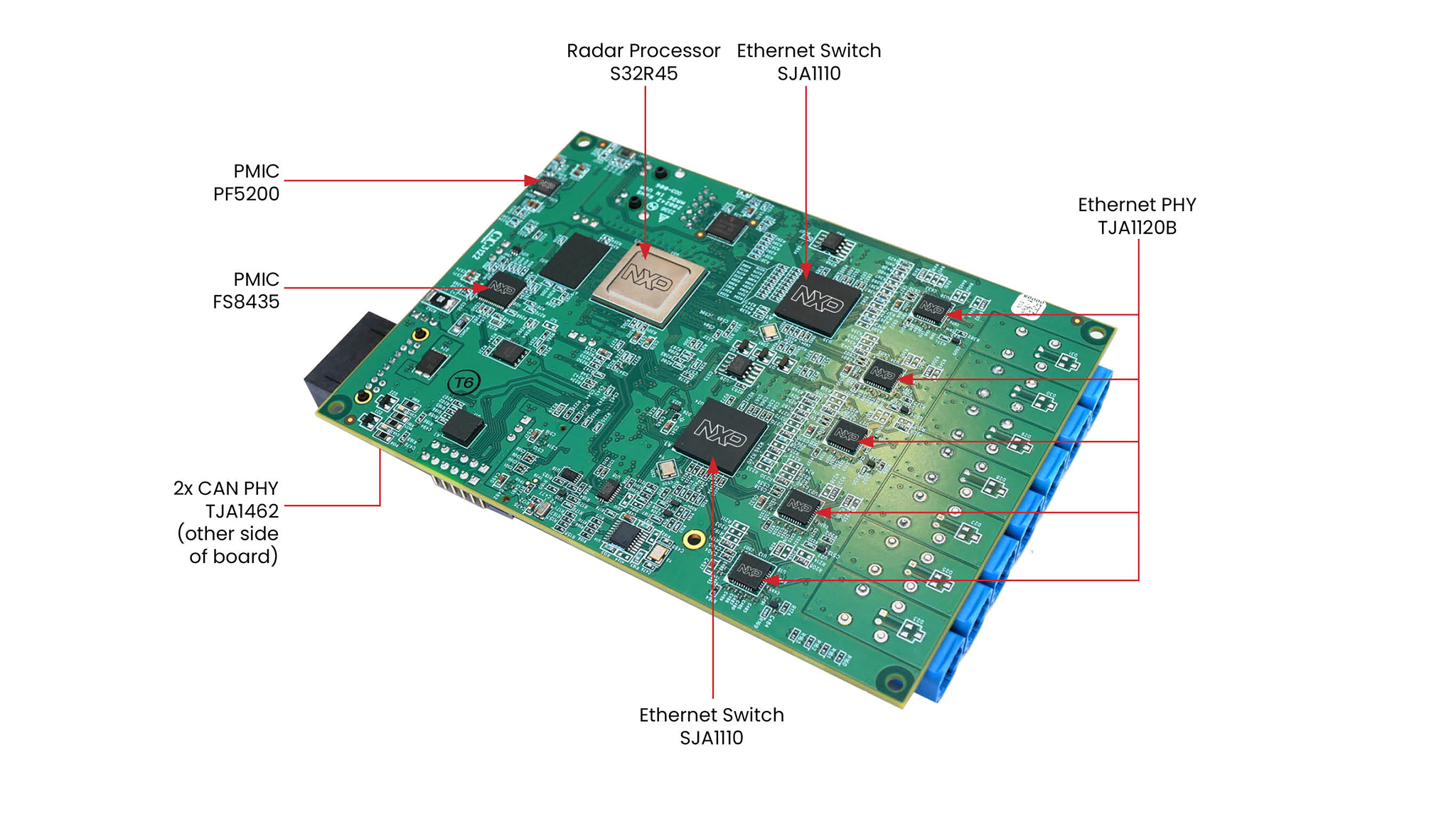

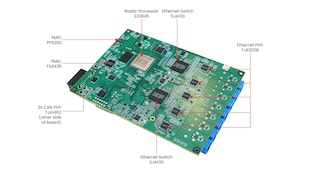

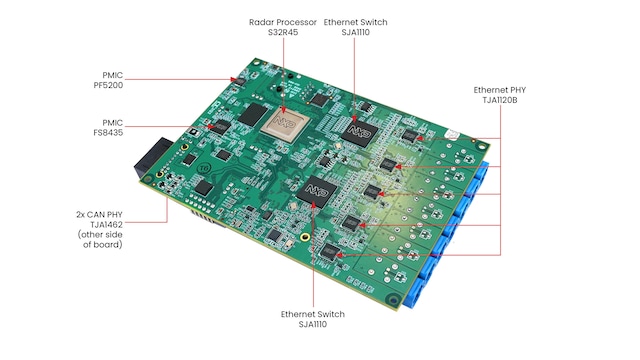

対応製品
プロセッサ＆マイクロコントローラ
S32Rレーダー・プロセッシング
- S32R45: S32R45イメージング・レーダー向け高性能プロセッサ
インターフェース
車載用イーサネットPHY
車載イーサネット・スイッチおよびネットワーク・コントローラ
- SJA1110: Multi-Gig Safe and Secure TSN Ethernet Switch with Integrated 100BASE-T1 PHYs
CANシグナル改善
- TJA1462: スタンバイ・モード対応のCANシグナル改善機能トランシーバ
パワーマネージメント
セーフティSBC
- FS85: S32マイクロコントローラ用セーフティ・システム・ベーシス・チップ、ASIL Dに適合
PMIC
- PF5200: 車載アプリケーション向けデュアル・チャネルPMIC - 高効率LVBUCK x 2、ASIL Bセーフティ・レベルに適合
RF
レーダー・トランシーバとSoC
- SAF85XX: 高性能77 GHz RFCMOS車載レーダー・ワンチップSoC
特長
処理能力
- 4つのコーナー・レーダー・センサを集約して一度に集中処理
- 高密度の周囲ポイント・クラウドを生成
- 最大26TOPS（1 TOPS：1秒あたり1兆回の演算）のAIアクセラレーションでポイント・クラウドを強化（オプション）
- データの収集と再生のためのNVMeストレージ機能（オプション）
- 完全なサンプル・レーダー処理チェーン：
- 距離、ドップラー
- DDMA
- コヒーレント/非コヒーレント結合
- OS CFAR
- IAA (Iterative Adaptive Approach) などの高速DoAアルゴリズム
- セーフティ・コンポーネントおよびアーキテクチャの使用によりISO 26262に対応
ソフトウェア開発環境
- NXPレーダー・ソフトウェア開発キット
