Ultra-Reliable MPC564xA MCU for Automotive and Industrial Engine Management

MPC564xA

The MPC564xA family of MCUs offers enhanced powertrain functionality and addresses the harsh environments of mid-range gasoline and direct injection engines, advanced transmissions, and industrial applications.

  • Designed to help lower overall system costs
  • Offers higher performance than single-issue cores at the same frequency
  • Operates at low power for high-temperature environments, such as transmissions
  • Enables precision tuning to optimize fuel economy and reduce emissions
  • Improves shift control

製品詳細

セクションを選択:

ブロック図

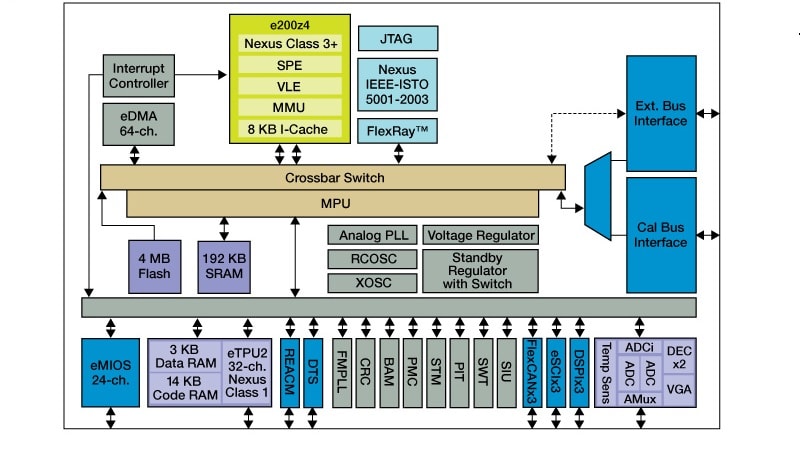

MPC564xA Block Diagram

MPC564xA Block Diagram
図を取得する PDF

Features

  • Up to 150 MHz Power Architecture® core with up to two instructions per cycle
  • Up to 4 MB of on-chip flash memory with error correcting codes (ECC) and read while write (RWW) options
  • Up to 192 KB on-chip RAM with standby functionality (32 KB) and ECC
  • 8 KB instruction cache (with line locking), configurable as two- or four-way
  • 3× eSCI, 3× DSPI with microsecond bus support and a reaction module
  • 3× FlexCAN with 64 messages buffers, 1× FlexRayTM module (v2.1)
  • 32-channel eTPU2 (second generation eTPU) and 24 unified eMIOS channels
  • Up to 40 channels ADC (Dual ADC) with 670 ns conversion time
  • 5-volt single supply with external ballast with multiple external supply: 5V, 3.3V and 1.2V
  • Power reduction modes: slow, stop and stand-by modes
  • This product is included in NXP product longevity program, with assured supply for a minimum of 15 years after launch
