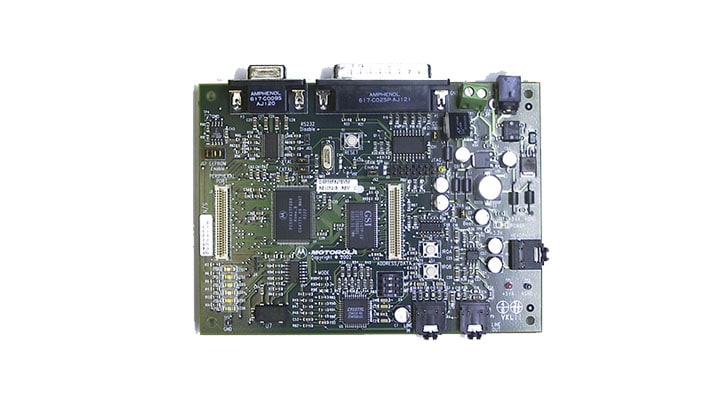

The 56F827EVM kit is a low-cost kit that contains everything you need to quickly evaluate the features and capabilities of the 56F827 Digital Signal Controller and tools. It also provides an efficient, cost-effective vehicle for hardware and software development. It can be used alone or in conjunction with Our broad range of modular motion control development hardware. The DSP56F827EVM Kit is targeted for use on PC-compatible systems running Windows 95, Windows 98, Windows 2000, Windows ME, Windows NT 4.0, and Windows XP.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品
特徴

対応製品

プロセッサ＆マイクロコントローラ

16ビット56800 DSCコア

DSP56F827: Digital Signal Controller

Features

DSP56F827EVM 16-bit +2.5V/+3.3V Digital Signal Processor operating at 80MHz
External fast static RAM (FSRAM) memory, configured as:

64K x 16-bit of program memory with 0 wait states at 70MHz
64K x 16-bit of data memory with 0 wait states at 70MHz

1Mbit Serial EEPROM
4.00MHz crystal oscillator for DSP frequency generation
Optional external oscillator frequency input connector
Joint Test Action Group (JTAG) port interface connector for an external debug Host Target Interface
On-board Parallel JTAG Host Target Interface, with a connector for a PC printer port cable
RS-232 interface for easy connection to a host processor
16-bit stereo codec interface
Stereo headphone interface
Codec sample rate selector
Peripheral Daughter Card Expansion Connector, to allow the user to connect his own SCI, SSI, SPI or GPIO compatible peripheral to the DSP
Memory Daughter Card Expansion Connector, to allow the user to connect his own memory or memory device to the DSP

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

NXP (5)

フィルタ

絞り込み

全てクリア

ユーザ・ガイド
ファクト・シート
セレクタ・ガイド

全てクリア

5 ドキュメント

並び替え

^{ユーザ・ガイド}
56F827 Evaluation Module Hardware User's Manualはじめに

PDF改訂 2Jul 30, 2005383.7 KBDSP56F827EVMUMEnglish
^{ファクト・シート}
56F827 - Fact Sheet

PDF改訂 2May 30, 200589.6 KB56F827FLASHFSEnglish
^{ファクト・シート}
56F800, 56F8300/8100, 56F8000 and 56850 Series Hardware Development Tools

PDF改訂 2May 30, 2005129.2 KB56800-EDEVFSEnglish
^{ファクト・シート}
56F827EVM Kit Installation Guide

PDF改訂 1Oct 1, 200456.9 KBDSP56F827EVMKIGEnglish
^{セレクタ・ガイド}
Digital Signal Processors and Controllers, SG1004

PDF改訂 0Apr 17, 20091.1 MBSG1004Q22009English

セキュアファイルの読み込み中、しばらくお待ちください。

設計・リソース

デザイン・ファイル
ソフトウェア

デザイン・ファイル

NXP (6)

フィルタ

絞り込み

全てクリア

- プリント基板と回路図

全てクリア

1-5 の 6 設計・ファイル

並び替え

^{プリント基板と回路図}
Fabrication and Assembly GERBER files for the DSP56F827EVM board

ZIP改訂 0Aug 30, 2005 00:00:00706.8 KBDSP56F827EVMFAG
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
Fabrication and Assembly Drawings for the DSP56F827EVM board

ZIP改訂 0Aug 30, 2005 00:00:00239.6 KBDSP56F827EVMFAD
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
Assembly GERBER Files used to Assemble the DSP56F827EVM board

ZIP改訂 0Aug 30, 2005 00:00:00359.1 KBDSP56F827EVMAFG
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
PADS PCB Layout Design file for the DSP56F827EVM board

ZIP改訂 0Aug 30, 2005 00:00:00314.8 KBDSP56F827EVMLD
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
Fabrication GERBER files used to create the DSP56F827EVM board

ZIP改訂 0Aug 30, 2005 00:00:00715.0 KBDSP56F827EVMFG
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
OrCAD Schematic Design file for the DSP56F827EVM board

ZIP改訂 0Aug 30, 2005 00:00:00170.5 KBDSP56F827EVMORCADSCH
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

全て表示

セキュアファイルの読み込み中、しばらくお待ちください。

絞り込み

ソフトウェア

NXP (15)

フィルタ

絞り込み

全てクリア

ソフトウェア開発ツール
- ソフトウェア開発リソース
- デバッグと可視化ツール
ランタイム・ソフトウェア
- スニペット、ブート・コード、ヘッダ、モニタなど

全てクリア

1-5 の 15 ソフトウェア・ファイル

並び替え

^{スニペット、ブート・コード、ヘッダ、モニタなど}
Triple DES Example Application for 56F82x

ZIP改訂 0Sep 24, 2005 00:00:009.5 KB56F82XCE3DES
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
Common Tone Generation (CTG) Example Application for 56F82x

ZIP改訂 0Sep 25, 2005 00:00:009.5 KB56F82XCECTG
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
DTMF Generation Example Application for 56F82x

ZIP改訂 0Sep 25, 2005 00:00:009.5 KB56F82XCEDTMFG
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
G.165 Example Application for 56F82x

ZIP改訂 0Sep 25, 2005 00:00:009.5 KB56F82XCEG165
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
VRLite-1 Example Application for 56F82x

ZIP改訂 0Sep 24, 2005 00:00:009.9 KB56F82XCEVRL1
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
G.726 Example Application for 56F82x

ZIP改訂 0Sep 25, 2005 00:00:009.3 KB56F82XCEG726
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
RSA Example Application for 56F82x

ZIP改訂 0Sep 24, 2005 00:00:009.4 KB56F82XCERSA
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
Voice Activity Detection (VAD) Example Application for 56F82x

ZIP改訂 0Sep 25, 2005 00:00:009.3 KB56F82XCEVAD
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
DTMF Detection Example Application for 56F82x

ZIP改訂 0Sep 25, 2005 00:00:009.5 KB56F82XCEDTMFD
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
Peripheral Example Applications for 56800/E, supporting: ADC, Decoder, ESSI/SSI, EMI, Flash, GPIO, HPI, INTC, I2C, PLL, PWM, Timer, SCI/LIN, SIM, SPI, TOD, EEPROM, Terminal, Button, Codec, LED, Switch.

ZIP改訂 0Sep 21, 2005 00:00:009.2 KB56800CEHW
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
V.42bis Example Application for 56F82x

ZIP改訂 0Sep 24, 2005 00:00:009.3 KB56F82XCEV42
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
G.711 Example Application for 56F82x

ZIP改訂 0Sep 25, 2005 00:00:009.2 KB56F82XCEG711
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{デバッグと可視化ツール}
Real-Time Control and Debugging Tool

ZIP改訂 0Oct 8, 2005 00:00:005.9 KBFREEMASTERRD
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{ソフトウェア開発リソース}
CodeWarrior Flash Programming Tool for 56800/E

ZIP改訂 0Oct 8, 2005 00:00:009.0 KB56800CWFP
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{ソフトウェア開発リソース}
Flash Programming Tool for 56F80x and 56F82x

ZIP改訂 0Oct 8, 2005 00:00:009.3 KB56F8XXFP
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

全て表示

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。

セキュアファイルの読み込み中、しばらくお待ちください。

Evaluation Kit for 56F827 Processor

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

16ビット56800 DSCコア

Features

Features

ドキュメント

絞り込み

56F827 Evaluation Module Hardware User's Manualはじめに

設計・リソース

デザイン・ファイル

絞り込み

Fabrication and Assembly GERBER files for the DSP56F827EVM board

Fabrication and Assembly Drawings for the DSP56F827EVM board

Assembly GERBER Files used to Assemble the DSP56F827EVM board

PADS PCB Layout Design file for the DSP56F827EVM board

Fabrication GERBER files used to create the DSP56F827EVM board

OrCAD Schematic Design file for the DSP56F827EVM board

絞り込み

ソフトウェア

絞り込み

Triple DES Example Application for 56F82x

Common Tone Generation (CTG) Example Application for 56F82x

DTMF Generation Example Application for 56F82x

G.165 Example Application for 56F82x

VRLite-1 Example Application for 56F82x

G.726 Example Application for 56F82x

RSA Example Application for 56F82x

Voice Activity Detection (VAD) Example Application for 56F82x

DTMF Detection Example Application for 56F82x

Peripheral Example Applications for 56800/E, supporting: ADC, Decoder, ESSI/SSI, EMI, Flash, GPIO, HPI, INTC, I2C, PLL, PWM, Timer, SCI/LIN, SIM, SPI, TOD, EEPROM, Terminal, Button, Codec, LED, Switch.

V.42bis Example Application for 56F82x

G.711 Example Application for 56F82x

Real-Time Control and Debugging Tool

CodeWarrior Flash Programming Tool for 56800/E

Flash Programming Tool for 56F80x and 56F82x
