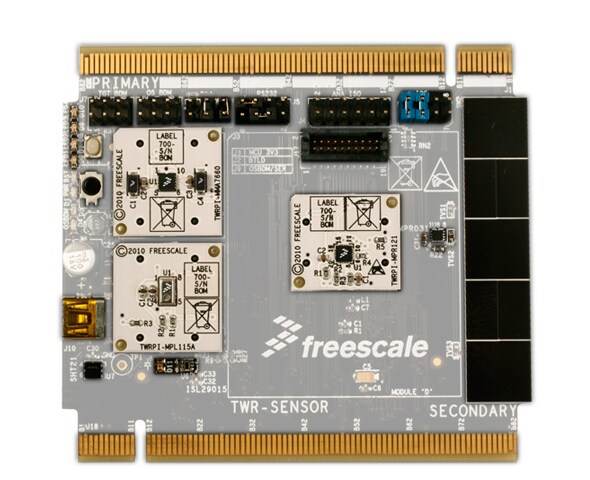

The TWR-SENSOR-PAK is a module in the Tower^® System that features swappable sensor modules, or plug-ins. The plug-ins allow you to rapidly evaluate and compare an expanding portfolio of Sensors using real-time sensor data and interaction with your environment.

As new NXP^® sensors are announced, the TWR-SENSOR-PAK module allows you to leverage additional low-cost sensor plug-ins or create your own plug-ins using I²C, SPI, or analog
With a dedicated S08QE96 MCU on board, the TWR-SENSOR-PAK module can be used stand-alone or as part of a complete Tower System

デザイン・ファイル

製品詳細

特徴

Features

Swappable NXP® Sensor Modules Features:

Touch Sense Controller(MPR121)
Accelerometer(MMA7660, MMA69xxKQ)
Pressure Sensor(MPL115A)
Touch-Sensing Software Suite (TSS )

On-board MCU

Flexis^® 8-bit S08 MCUs (MC9S08QE96)
Stand-alone operation
Follower MCU mode
Tower^® MCU mode (with limited peripheral connectivity)
Touch Sense Software Evaluation

On-Board third Party Sensors

Sensation SHT21 Temperature / Humidity
Ambient Light / Proximity
IR Receiver

OSBDM / Serial-to-USB

On-board MC9S08JM60
OSBDM support for MC9S08QE96
Serial-to-USB support
