スイッチ検出インターフェース、22 I/O、プログラマブル・ウェット電流、温度センサ、3.3 V/5.0 V SPI

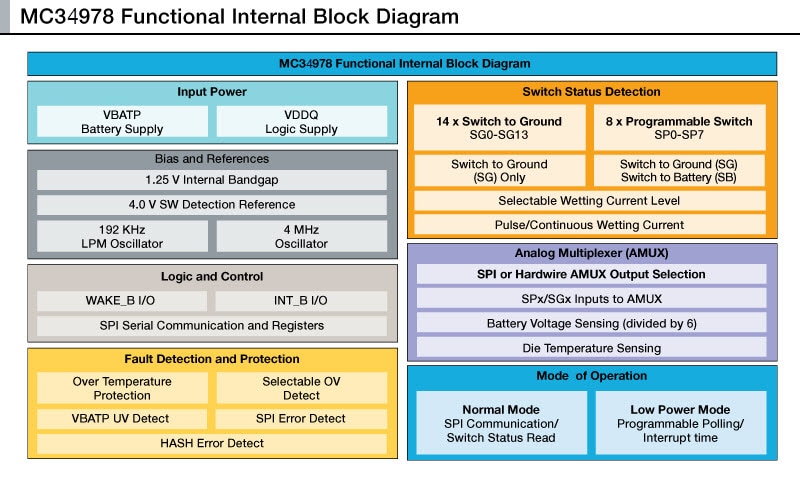

NXPのMC34978は、マルチスイッチ検出インターフェース (MSDI) で、産業環境において最大22個のスイッチ接点の開閉状態を検出するように設計されています。
- スイッチの開閉状態に関する情報は、シリアル・ペリフェラル・インターフェース (SPI) を介してマイクロプロセッサに送信されます
- また、このSMARTMOS®デバイスは、24:1のアナログ・マルチプレクサを搭載しており、アナログ入力の読み取りに対応します。
- アプリケーションでの必要性に応じて、通常モードと低消費電力モード (LPM) で入力電流を個別に選択可能
- ICにバッテリー/温度モニタが搭載されており、AMUXピン経由で利用可能
- この製品は、SPI通信をサポートするあらゆるマイクロコントローラとのインターフェースが可能です
製品詳細
特長
主な特長
- 動作電圧範囲：4.5 V ≤ VBATP ≤ 36 V
- スイッチ入力電圧範囲：-14 V～VPWR、最大36 V
- 3.3 V/5 VのSPIプロトコルによるMCUとの直接インターフェース
- 状態変化時のウェイクアップを選択可能
- 選択可能なウェット電流（2、6、8、10、12、14、16、20 mA）
- プログラム可能な8個の入力（バッテリーまたはグランドへの切替え）、14個のグランド・スイッチ入力
- 標準スタンバイ電流：VBATP = 30 uA、VDD = 10 uA
- バッテリー/温度センサ内蔵
- スイッチ監視デバイス機能
- パッケージ終端数：32

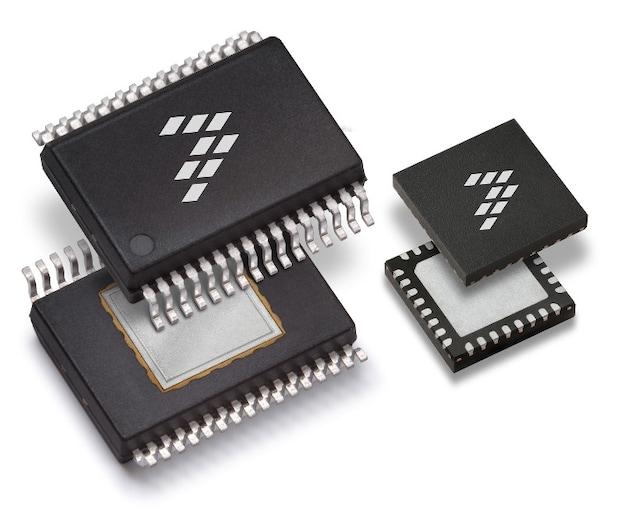

- パッケージ・タイプ：HSOP32およびHVQFN32
- SPIインターフェースと入力制御
- 負荷供給電圧：4.5 V（最小）、36 V（最大）
- 動作温度範囲（周囲）：-40°C（最小）、85°C（最大）
