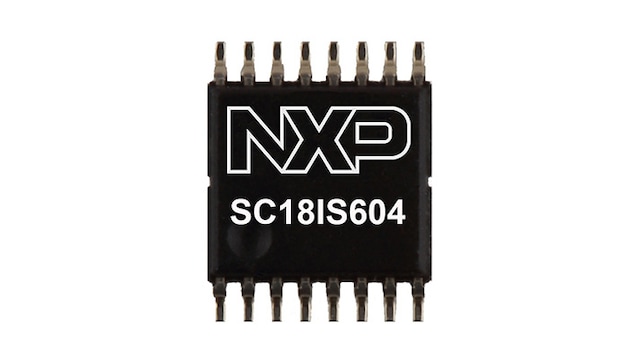

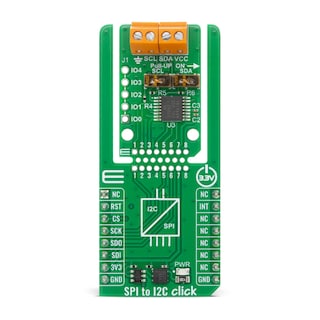

SPIからI²Cバスへのブリッジ

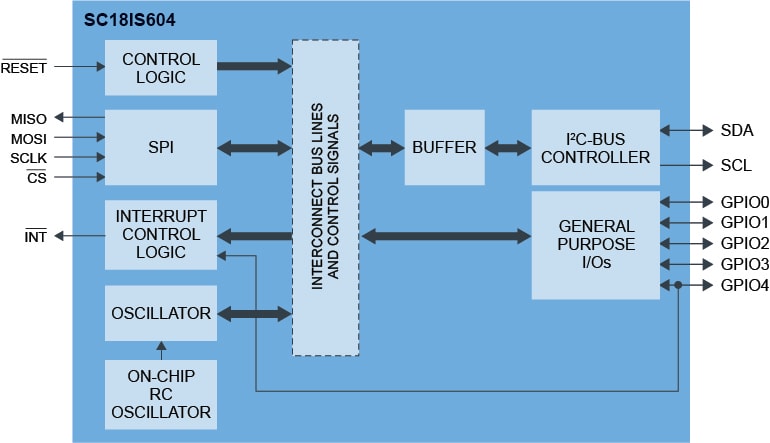

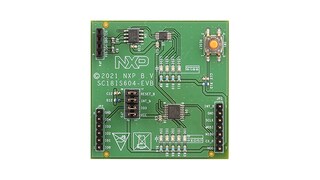

SC18IS604は、ホスト（マイクロコントローラ、マイクロプロセッサ、チップセットなど）の標準SPIとシリアルI²Cバスの間のインターフェースとして機能するように設計されています。これにより、ホストは他のI²Cバス・デバイスと直接通信できます。SC18IS604は、I²Cバスのコントローラ・トランスミッタまたはコントローラ・レシーバとして動作できます。SC18IS604は、I²Cバス固有のシーケンス、プロトコル、アービトレーション、タイミングをすべて制御します。
SC18IS604は、SC18IS600の機能的な代替品ですが、次の点が異なります。新しいピン配置、送受信バッファが96バイトに対して255バイト、汎用I/Oが4つに対して3つ（ただし擬似双方向モードなし）、動作電源電圧レベルが2.4 Vから1.71 Vに低下、温度範囲が-40～85°Cから-40～105°Cに拡張。
製品詳細
特長
主な特長
- I2Cバス・コントローラへのSPIペリフェラル・インターフェース
- 高速SPI：最大1.2 Mbit/s
- ファスト・モードI2Cバス：375 kHz
- 255バイトのTXおよびRX FIFO
- 5つの汎用入出力 (GPIO) ピン
- 1.71 V～3.6 V動作、5 VトレラントのI/Oピン
温度範囲
- -40～105°C
ESD保護
- JESD22-A114準拠で2000 V超のHBM
比較表
SPI/UARTからI2C
| 品番 | UART | SPI | I2C | 汎用I/O | 機能 |
| SC18IS604 | N/A | 1.2 MHz | 375 kHz | 5 | SPIからI2C |

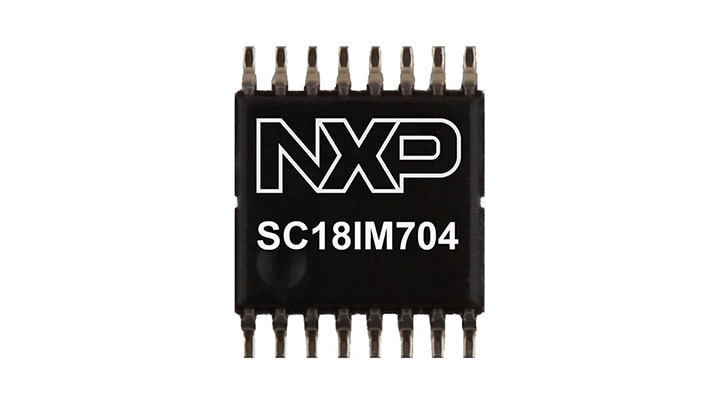

| SC18IM704 | 460.8 Kbit/s | N/A | 375 kHz | 8 | UARTからI2C |
I2CからSPI
| 品番 | UART | SPI | I2C | 汎用I/O | 機能 |

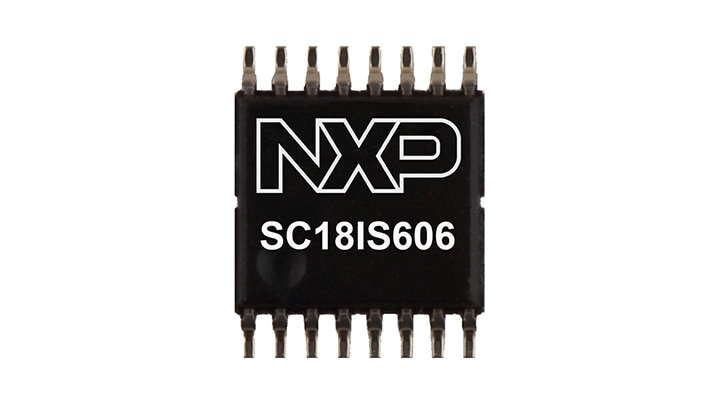

| SC18IS606 | N/A | 1.8 MHz | 400 kHz | 3 | I2CからSPI |
I2C/SPIからUART
| 品番 | UART | SPI | I2C | 汎用I/O | 機能 |
| SC16IS740/750/752 | 5 Mbit/s | 15 Mbit/s | 400 kHz | 8 | I2C/SPIからUART |
製品プログラム
関連製品
Dual UART with I²C-Bus/SPI Interface, 64 Bs of Transmit and Receive FIFOs, IrDA SIR Built-In Support
UARTからI²Cバスへのブリッジ
Single UART with I²C-Bus/SPI Interface, 64 B of Transmit and Receive FIFOs, IrDA SIR Built-In Support
I²Cバス/SPIインターフェースを備えたシングルUART、64バイトの送信および受信FIFO、IrDA SIR内蔵サポート
I²CバスからSPIへのブリッジ
