高性能や低消費電力のNFCをお求めの場合は、この非常に効率的で柔軟性の高いフロントエンドをご活用ください。設計をさらに進化させることができます。この製品は、拡張された温度範囲、CLRC663ファミリ（MFRC630、SLRC610）とのピン互換性、および時間を節約できるソフトウェア・ツールを備えています。

CLRC663 plus (CLRC66303HN) は、アクセス制御、ペイメント、ゲーム、インダストリアルなど、性能要件の高いNFCアプリケーションに最適です。

アプリケーション・ノート

製品詳細

特長

高性能で柔軟性の高いアンテナ設計

トランスミッタ最大電流：動作時350 mA、上限値500 mA
自由にプログラム可能な6 kバイトのEEPROM

長いバッテリ寿命

供給電圧：2.5～5.5 V
省電力モード：ハード・パワーダウン、スタンバイ、拡張LPCDオプション

産業用/車載用

温度範囲：-40～+105°C

幅広いマイクロコントローラや高セキュリティ・リーダーの実装をサポートする複数のインターフェース

ホスト・インターフェース：SPI、I²C、UART
最大8本のGPIO
SAMインターフェース
ホスト・コントローラの性能要件を低減する512バイトのFIFOバッファ

迅速な開発

NFC CockpitおよびNFCリーダ・ライブラリをサポート
包括的な開発キット

付属ライセンス

NXP ISO/IEC14443-AおよびInnovatron ISO/IEC14443-B知的財産ライセンス権が付属

EMVCo対応

EMVCo 2.6 L1アナログ&デジタルに準拠

RF規格への完全準拠

ISO/IEC 14443A/MIFARE
ISO/IEC 14443B
JIS X 6319-4（FeliCa1方式と同等）
ISO/IEC 15693（ICODE^® SLIXファミリ、ICODE^® DNA）
ISO/IEC 18000-3モード3/ EPC Class-1 HF（ICODE^® ILTファミリ）
ピアツーピア・モード：ISO/IEC 18092パッシブ・イニシエータ

すべてのNXPスマートカード製品との互換性

全MIFARE^®ファミリ：Ultralight、Classic 1K & 4K、DESFire EV1 & EV2およびPlus EV1
全NTAG^®ファミリ（NTAG I²C plusを含む）
全SmartMX^®ファミリ（SmartMX2 P40 & P60を含む）

コンパクトで時間を節約できるパッケージ

高い生産歩留まりをサポートするウェッタブル・フランク付きのHVQFN32

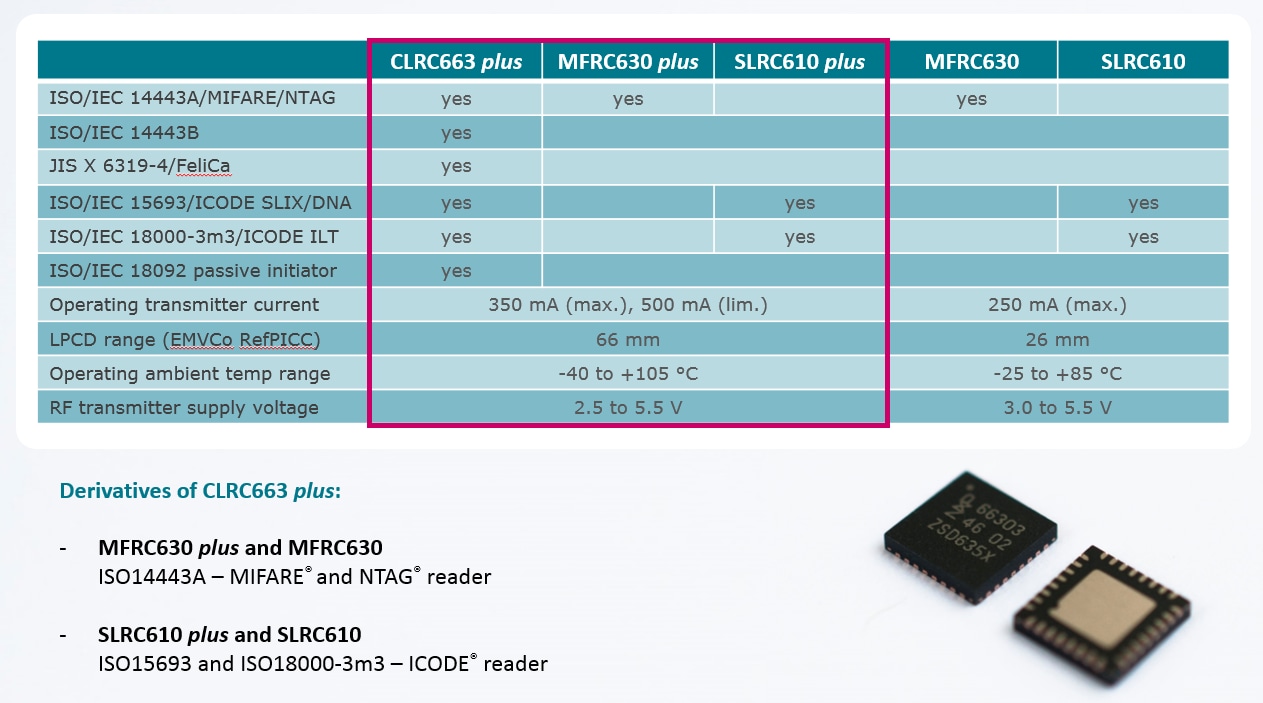

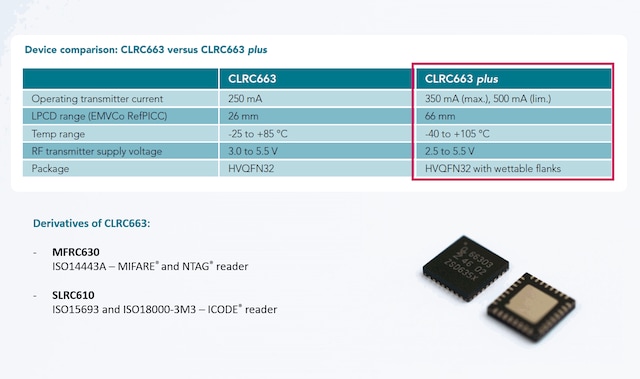

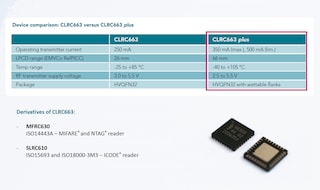

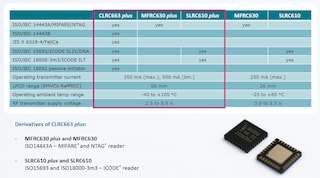

CLRC663とのピン互換により、既存の設計から簡単にアップグレード可能

ターゲット・アプリケーション

アクセス制御
ペイメント
ゲーム
インダストリアル

TDA8035HN

アクティブ

補足

高集積/低消費電力スマートカード・インターフェース

データ・シート:
PDF

LPC1769FBD100

アクティブ

補足

512 KB Flash, 64 KB SRAM, Ethernet, USB, LQFP100 Package

データ・シート:
PDF

KW41Z

アクティブ

補足

Kinetis^® KW41Z-2.4 GHz Dual Mode: Bluetooth^® Low Energy and 802.15.4 Wireless Radio Microcontroller (MCU) based on Arm^® Cortex^®-M0+ Core

データ・シート:
PDF

K81_150

アクティブ

補足

Kinetis K81-150 MHz HW Cryptographic Co-Processor, Anti-Tamper and QuadSPI Microcontrollers (MCUs) Based on Arm^® Cortex^®-M4 Core

データ・シート:
PDF

MFRC63002HN

新規採用非推奨

類似

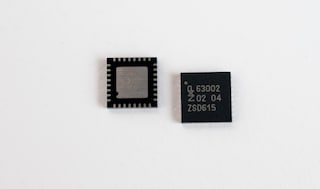

MFRC630: High-performance frontend for MIFARE^® and NTAG^® products in access control

データ・シート:
HTML
PDF

SLRC61002HN

新規採用非推奨

類似

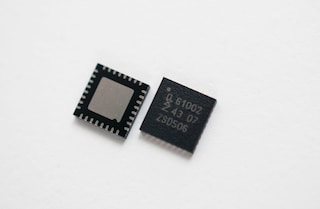

SLRC610: High-Performance Frontend for ICODE^® Products

データ・シート:
HTML
PDF

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

ドキュメント

クイック・リファレンスドキュメンテーションの種類

3 ドキュメント

コンパクトリスト

CLRC663 plus Low Power Card Detection[AN11783]

PDFMay 4, 2017改訂 1.0
How to implement the ICODE ILT anti-collision[AN11402]

PDFOct 23, 2013改訂 1.0

HVQFN32: plastic thermal enhanced very thin quad flat package; no leads; 32 terminals; body 5 x 5 x 0.85 mm[SOT617-1]

PDFFeb 8, 2016改訂 1.0

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

4 設計・ファイル

完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.

プリント基板と回路図
CLRC6630B schematics and layout

ZIP改訂 1.0May 11, 2017 00:00:005.52 MBSW4301

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
電卓
NXP Crystal Oscillator Calculator for NFC Controllers

ZIP改訂 1.0Mar 7, 2025 13:54:0049.63 KBNXP-Crystal-Oscillator-Calculator
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
Matching Calculations CLRC663, MFRC631, MFRC630, SLRC610

ZIP改訂 1.0Aug 28, 2012 00:00:00130.11 KBAN11020_206110_1
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
CLRC663, MFRC631, MFRC630, CLRC610 Directly Matched Antenna design - advanced user

ZIP改訂 1.0Aug 28, 2012 00:00:0054.16 KBAN11246_239810_1

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
