1. パッケージの内容

NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジに基づくモノリシック集積回路 (IC) およびシステム・イン・パッケージ (SiP) を搭載しています。最先端システムの電源供給ソリューションで、NXP製品はより長いバッテリー寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、より優れたパフォーマンスを実現します。

このガイドでは、TAA3033DB1649デモ・ボードのセットアップ方法と使用方法について説明します。

1.1 キットの内容

梱包箱には、ローサイド・アプリケーションを評価するために設計された、車載コンポーネントを搭載したTAA3033DB1649デモ・ボードが含まれています。このデモ・ボードが収められているアクリル・エンクロージャ（図1）は、5°C～40°Cの環境での動作に適してます。図2と図3に、デモボードの上面と底面の写真を示します。

TAA3033DB1649 Automotive Demoboard Enclosure Angle View (Right)

図1. TAA3033DB1649デモ・ボードとエンクロージャ。

TAA3033DB1649 Programming Board Top View

TAA3033DB1649 Programming Board Bottom View

完了としてマーク：1.1 キットの内容

1.2 追加ハードウェア：USB-to-I²Cインターフェース

開発と評価の作業中、集積回路 (IC) との集積回路間 (I²C) 通信はRingo TAA3033開発ソフトウェアによってサポートされます。その際には、RDK01DB1563 USB-I²Cプログラミング・インターフェースを備えたPCを使用します。このインターフェースとソフトウェアは、評価と開発の作業中に、ラボ環境でのエンジニアリング作業に使用することを想定して設計されています。これは民生用途やインダストリアル用途での使用には適していません。

完了としてマーク：1.2 追加ハードウェア：USB-to-I²Cインターフェース

次へ準備

2. 準備

2.1 ハードウェアについて

TAA3033DB1649の特長

DCリンク・キャパシタのプリチャージ機能向けの降圧コンバータ
ローサイド向けの設計
アプリケーション
車載認定コンポーネントを搭載
70 uHという低いインダクタンス値の車載グレード・インダクタを採用
入力：800 V/5 A
400 Vと800 Vの両方の電気自動車 (EV) バッテリ・システムをサポート

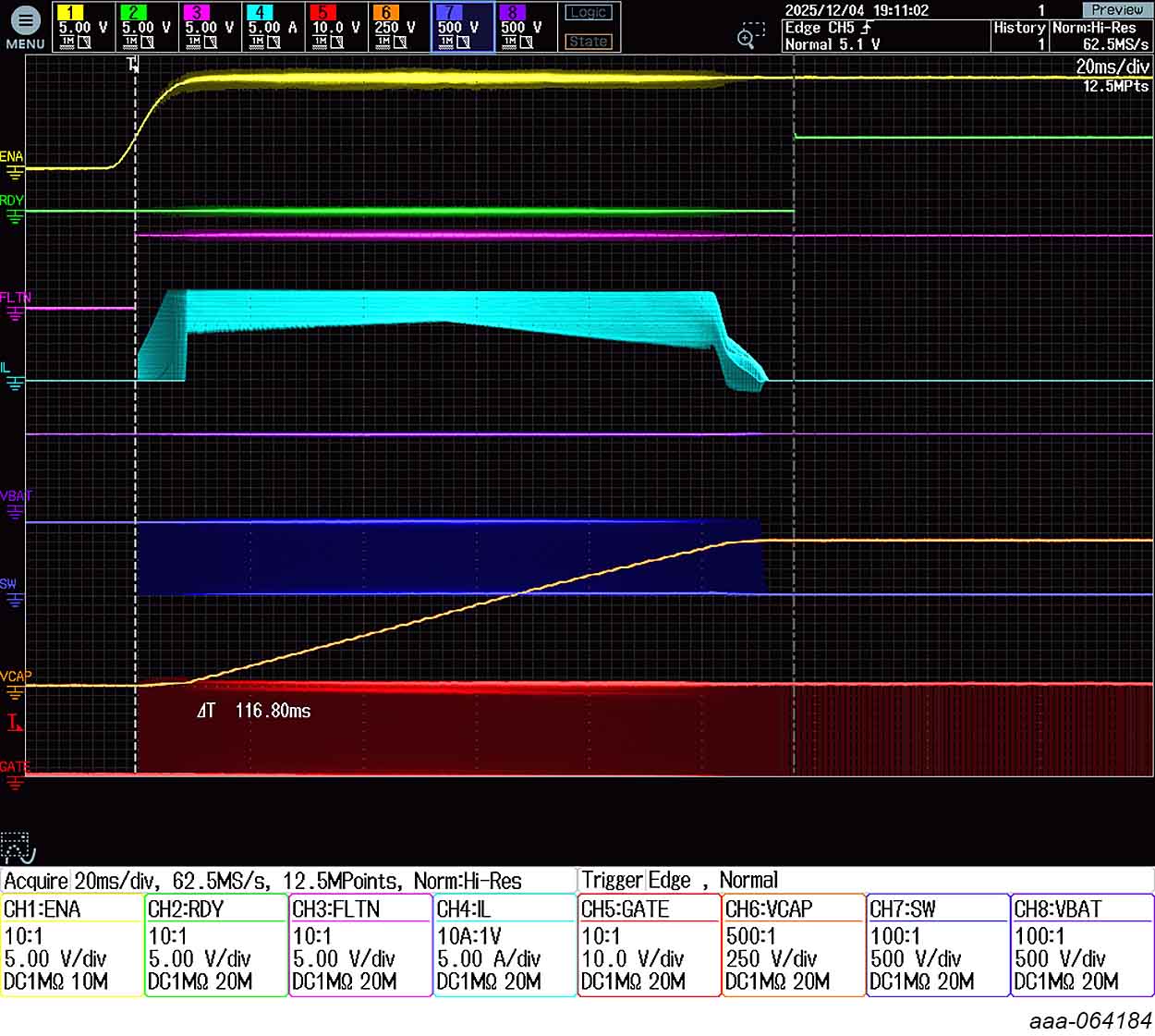

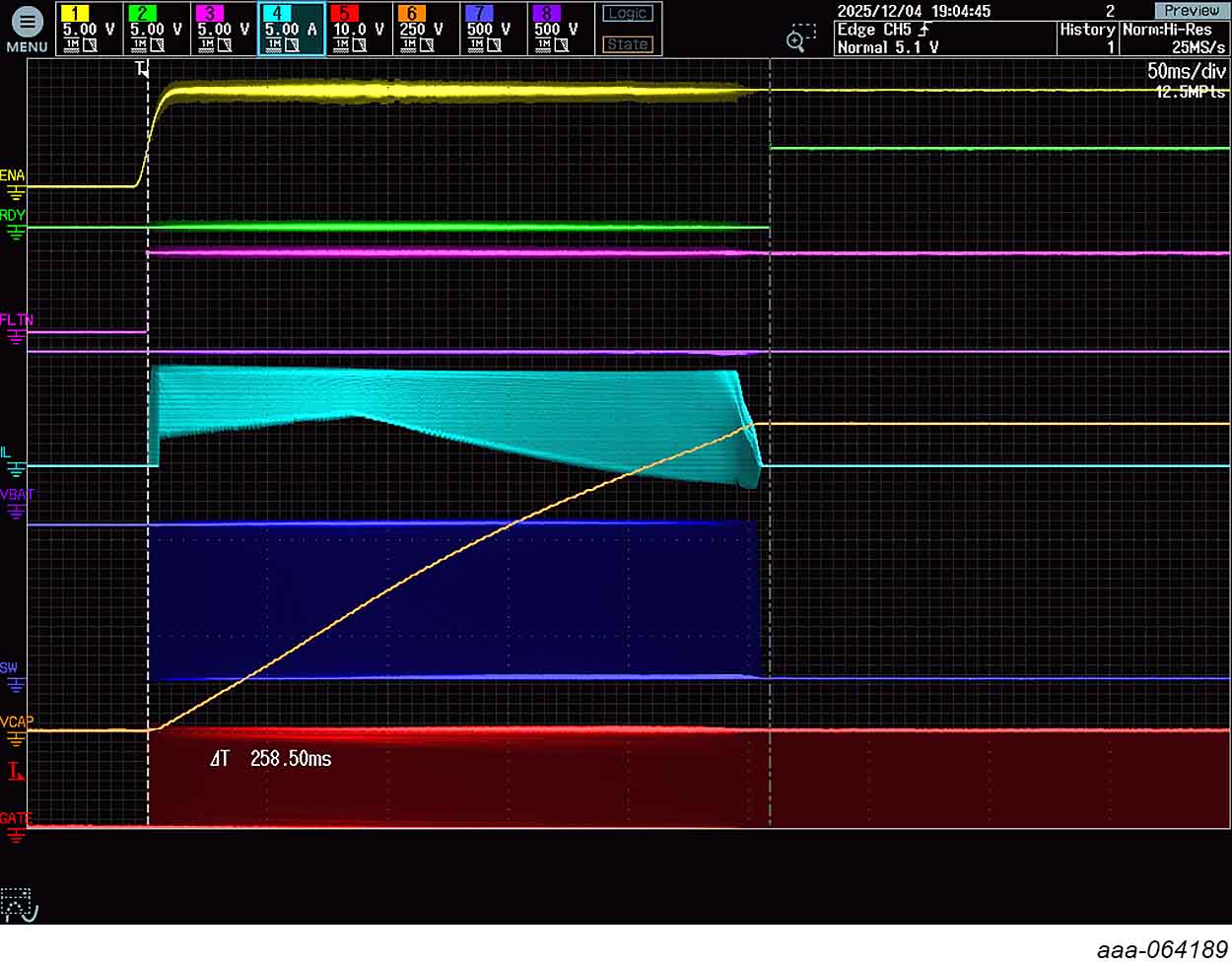

1 mFキャパシタを120 msで400 V、260 msで800 Vまで充電
TAA3033ATのステータス信号のプログラミング/モニタリング用のI²C通信（オプション）

仕様

表1. 仕様。

記号	説明	仕様	単位
Vbat	入力バッテリ電圧	800	V
Io(max)	最大出力電流	4.5	A
VCC	供給電圧	12～28	V
Vstart	VCCピンの起動電圧	11	V
Vstop	VCCピンの停止電圧	10	V
Vth(ena)	イネーブルしきい値電圧	1.5	V
Vth(dis)	ディセーブルしきい値電圧	1.3	V

完了としてマーク：2.1 ハードウェアについて

2.2 GUIを備えたRingo開発ソフトウェア

GUIを備えたTAA3033 Ringoソフトウェアを使用すると、PCとRDK01DB1563 USB-I²C (Inter-Integrated Circuit) インターフェース・キットを使用して集積回路 (IC) と通信できます。このデモ・ボードと組み合わせて使用した場合、Ringo GUIは開発と評価をサポートします。このツールでは、次のことが可能です。

ICからパラメータ設定とステータス信号を読み取る
調整可能なパラメータを設定する
アプリケーションの要件に合わせて保護設定を適応させる

GUIのセットアップ、機能、操作の詳細については、UM12429のページを参照してください。

完了としてマーク：2.2 GUIを備えたRingo開発ソフトウェア

2.3 デモ・ボードの安全性に関するガイドライン

使用後は必ずDCリンク・キャパシタと入力フィルタ・キャパシタが完全に放電されていることを確認してください
このボードには、接続されたキャパシタの電圧を表す測定ポイント、インジケータ、ディスプレイは備えられていません。ボードの使用後、キャパシタが危険な電圧レベルまで充電されたままになっている場合があります
ボード、接続された配線、キャパシタを扱う前に、以下の点を確認してください。
- DC入力電源が切断されていることを確認します
- 入力フィルタ・キャパシタ (C7) とDCリンク・キャパシタが放電されていることを確認します
- 外部に配置した高電圧測定装置を適切な定格で使用して、キャパシタの電圧を確認します
- 適切に配置した放電回路または放電手段を使用してキャパシタを放電します
- 放電回路、測定プローブ、コネクタ、ケーブルを含むすべての外部設置コンポーネントが、最大動作電圧に対応できる適切な絶縁等級を持つことを確認します
- デモ・ボードにはキャパシタが放電されているかどうかを検出、測定、表示する機能がないため、デモ・ボードに触れる前にキャパシタの放電状況を確認します

完了としてマーク：2.3 デモ・ボードの安全性に関するガイドライン

前へパッケージの内容

次へハードウェアのテスト

3. ハードウェアのテスト

3.1 テスト・セットアップと機器

TAA3033DB1649デモ・ボードの性能をテストするには、テスト・セットアップを使用して1 mFキャパシタを800 Vまで充電します。

テスト機器には次のものが含まれます。

オシロスコープ：Yokogawa DLM5038
高電圧直流 (HVDC) 電源：ITECH双方向DC電源IT-M3906C-1500-12
DC電源：E36312AプログラマブルDC電源
DCリンク・キャパシタ：ポリプロピレン、1000 μF、900 V、10%

図4に、このデモ・ボードを使用したテスト・セットアップを示します。評価中の逆電流を防止するために、高電圧直流 (HVDC) 電源のプラス端子とデモ・ボードのBAT+端子の間に外付けダイオードが直列に追加されています。さらに外付けヒューズがダイオードと直列に追加されています。アプリケーションへの影響を最小限に抑えて正確な測定を行うには、センス信号をICの近くで測定する必要があります（図5を参照）。

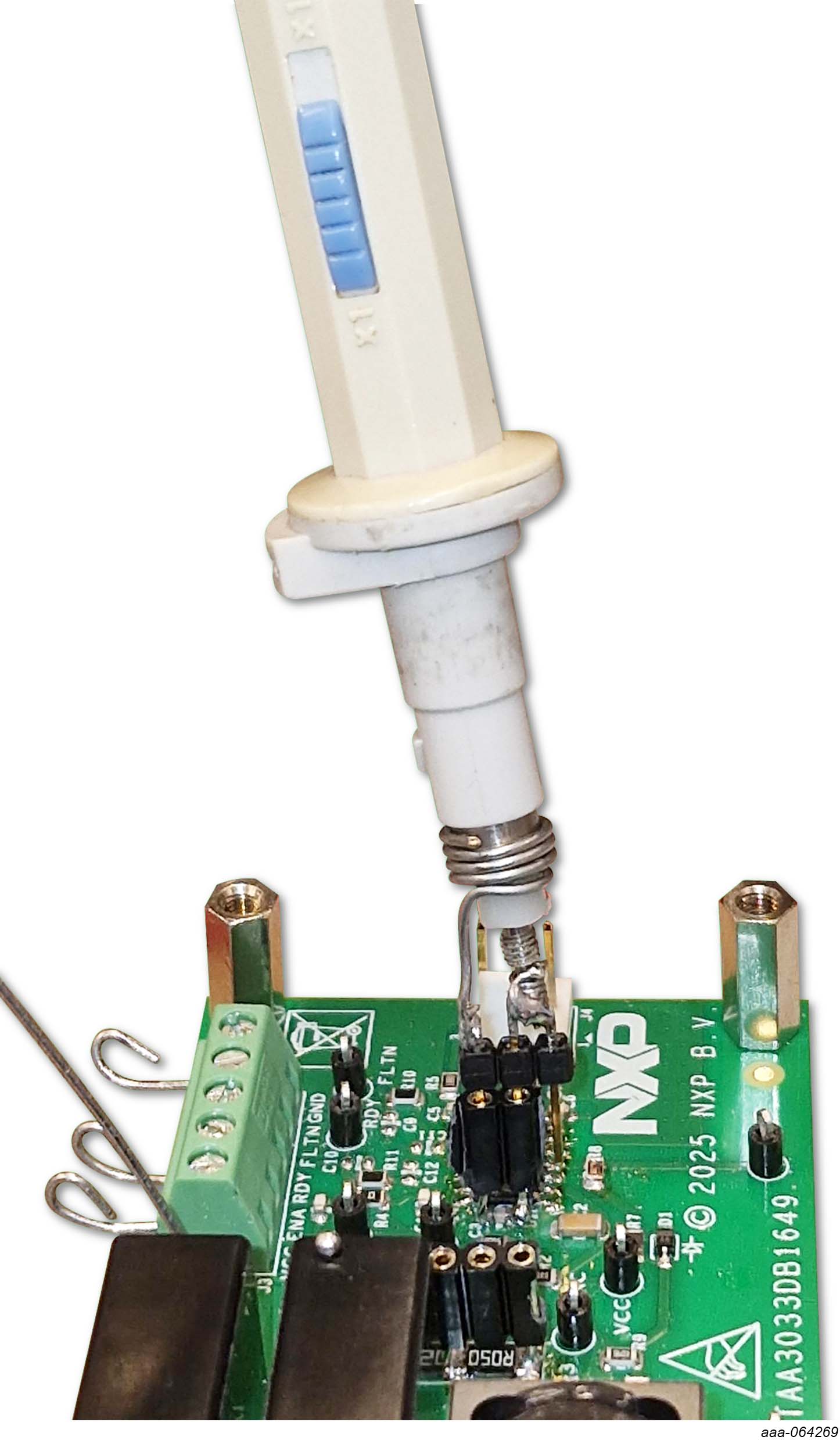

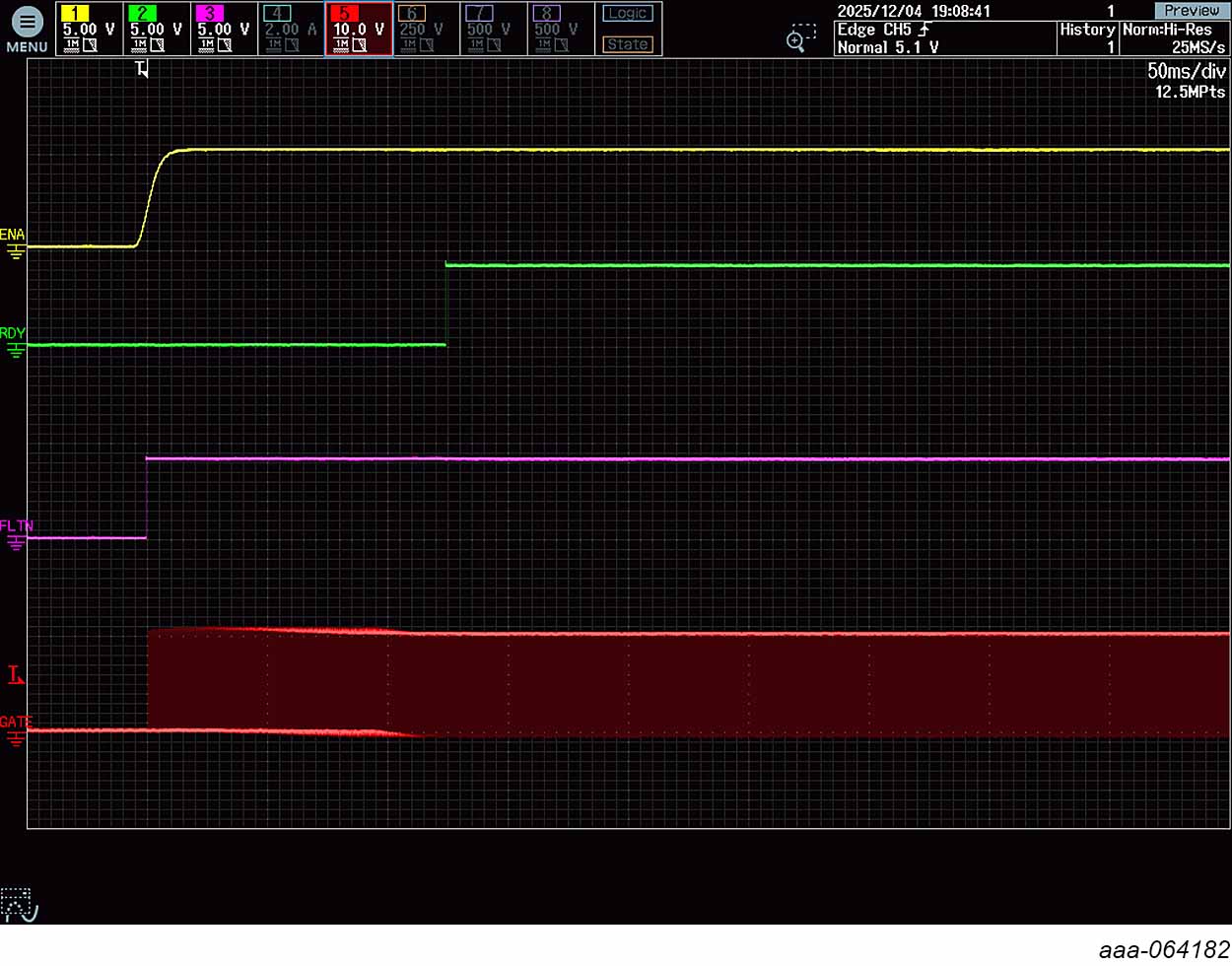

図5に示すように、SNC信号を測定するために1:1のプローブがキャパシタC3の両端に直接接続されています。キャパシタ電圧 (VCAP) を測定するために、差動プローブが使用されています。デモ・ボードには、イネーブル、フォルト、レディ、Vcc、スイッチング・ノード電圧、ゲートなどの信号を測定しやすいように、テスト・ポイントがいくつか用意されています。ボードには、はんだブロブ・ジャンパも用意されています。これはデフォルトでショートされています。はんだブリッジをオープンにし、インダクタ電流を測定するために外付けワイヤ・ループを取り付けることができます。
