S32K312MINI-EVB汎用評価ボードのスタート・ガイド

最終更新日時: Jul 7, 2025サポート S32K312MINI-EVB評価ボード

このドキュメントの内容

  • 1

    パッケージの内容
  • 2

    ソフトウェアの入手
  • 3

    接続
  • 4

    ビルドと実行

1. パッケージの内容

1.1 S32K312MINI-EVB評価ボードについて

S32K312MINI-EVB Evaluation Board

1.2 ブロック図の特長

S32K312MINI-EVB Block diagram

S32K312MINI-EVB Block diagram

2. ソフトウェアの入手

ビデオをご覧いただくか、以下のステップ・バイ・ステップ・ガイドに従ってS32K312MINI-EVB評価ボード用のソフトウェアをセットアップしてください。

2.1 統合開発環境 (IDE) の入手

S32 Design Studio IDE for S32 Platformをダウンロードしてインストールします。

S32 Design Studio IDEのダウンロード

2.2 S32K3xx開発パッケージおよびRTDのインストール

トップメニューから[Help(ヘルプ)] > [S32DS Extensions and Updates(S32DSの拡張と更新)]の順に進み、[S32DS Extensions and Updates(S32DSの拡張と更新)]ダイアログを開きます。

S32K3xx Development Package

S32K3xx用リアルタイム・ドライバのインストールを続行します。

S32K312EVB-Q172 RTD Installation

2.3 Elektrobit tresos Studioおよびリアルタイム・ドライバのダウンロードとインストール(AUTOSAR®ユーザーのみ)

S32K3標準ソフトウェア・パッケージからElektrobit tresos Studio / AUTOSAR設定ツールをダウンロードし、インストールしてください。

S32DS Tresos Installer

S32K3標準ソフトウェア・パッケージからCortex-M向けS32K3リアルタイム・ドライバの.exeファイルをダウンロードし、インストールしてください。

S32K312EVB-Q172 RTD INSTALLER

インストーラは、設定の時間を節約するために、ディスク上のEB tresosのインストール・ディレクトリを要求します。

S32K312EVB-Q172 LINK FILE

2.4 ランタイム・デバッグ・ツールの入手

S32K312MINI-EVBは、FreeMASTERランタイム・デバッグ・ツールを使用するとパフォーマンスが向上します。

FreeMASTERツールのダウンロード

S32K3マイクロコントローラ用のFreeMASTER通信ドライバも必要です。S32K3標準ソフトウェア・パッケージの車載ソフトウェア - S32K3 - S32 FreeMASTERのリンクからダウンロードしてください。

「S32DS Extensions and Updates(S32DSの拡張と更新)」ダイアログ(メニュー > [Help(ヘルプ)] > [S32DS Extensions and Updates(S32DSの拡張と更新)])を開き、[Add Update Sites(更新するサイトの追加)]リンクをクリックして、ディスク上のS32K3用FreeMASTER通信ドライバ(名前が「com.」で始まるzipファイル)に移動します。

S32K312EVB-Q172 UPDATE SITES

S32K3用のFreeMASTER通信ドライバをインストールします。

S32K312EVB-Q172 INSTALL FM SC DRIVER

追加のオプション・ソフトウェアはS32K3リファレンス・ソフトウェア・パッケージからダウンロードできます。

3. 接続

3.1 電源の接続

電力を供給する第1の方法はJ9 USB-Cコネクタを使用することですが(このボードには電力供給は含まれていません)、電流が500 mAに制限されるため(これはUSB-AまたはUSB-Cコネクタを備えたデスクトップで有効) 、この供給方法は電流需要の小さいアプリケーションにのみ推奨されます。この供給方法でも、FS26により昇圧回路がPHYの+12.0 V電圧リファレンスを供給できるため、CANまたはLIN PHYは動作できます(両方のPHYを同時に最大電流需要で使用することは推奨しません)。

GS-S32K312MINI-EVB-IMG1 GS-S32K312MINI-EVB-IMG2

この供給方法における+12.0 Vでの最大電流需要は、昇圧回路の消費により170 mAです。上記の方法でボードに電力を供給するには、表5に記載されている手順に従います。

3.2 起動シーケンス

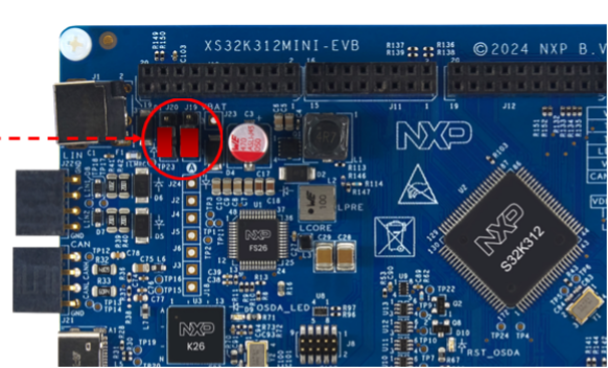

USB-Cコネクタ (J9) を介して電源を供給するためには、ジャンパJ19およびJ20が1–2の位置にあることを確認してください。

Jumper Position

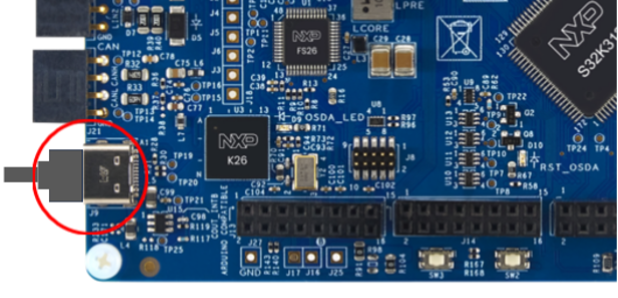

USB-C端子をJ9コネクタに差し込みます。

Connect the Debugger Cable

3.3 デバッガ・ケーブルの接続

オンボードのS32K3デバッガを使用してデバッグする場合は、J9コネクタにUSB-Cケーブルを接続します。

Connect the Debugger Cable

4. ビルドと実行

S32K312MINI-EVB評価ボードを実際に使ってみましょう。

4.1 サンプルに基づいた新規S32DSプロジェクトの作成

S32DSを開き、メニューから[File(ファイル)]>[New(新規)]>[S32DS Project from Example(サンプルに基づいたS32DSプロジェクト)]の順に選択します。RTDのサンプル・コードの1つを選択します。高レベルAPIのサンプルまたは低レベルAPIのサンプルを選択できます。例:Port_example_K312

S32DS Project from Example

4.2 設定ツールの使用

.mexプロジェクト・ファイルをダブルクリックします。

S32K312EVB-Q172 Mex File

適切なプロジェクトを設定していることを確認し、[Update Code(コードの更新)]ボタンをクリックして設定ファイルを生成します。

S32K312EVB-Q172 Update Code

4.3 ソフトウェアのアップロードとデバッグ

C/C++画面に戻ります。

S32K3 Automotive Telematics Box (T-Box) perspective

[Debug Configuration(デバッグ設定)]メニューを使用し、ソフトウェアをビルドしてMCUにアップロードするための定義済みデバッグ設定の1つを選択します。

S32K3X4EVB-Q172-GS-DEBUG-IMG S32K312EVB-Q172 Debug Configuration

S32DSがデバッグ画面に切り替わり、この画面でコードを実行させることができます。

S32K3X4EVB-Q172-GS-RUN-IMG

赤色LEDが約10秒間点滅します。
