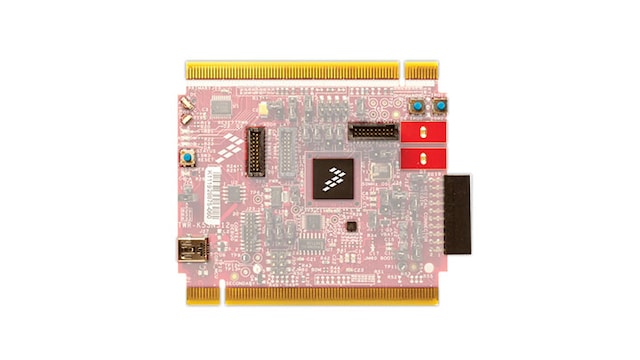

Kinetis K53 Tower System Module

TWR-K53N512 アクティブ

画像にカーソルを合わせると拡大表示されます。

The TWR-K53N512 is a development tool for the NXP® K53 family of Kinetis® MCUs. This kit is part of the Tower® System, a modular, reusable development platform that allows you to get to market faster with packaged evaluation boards, tools and runtime software.

The TWR-K53N512 MCU module can operate as a standalone debug tool and can be purchased separately from the kit. The module provides an interface to the medical expansion connector and TWRPI-SLCD modules.

対応製品

プロセッサ＆マイクロコントローラ

K5x 測定

  • K50_100: Kinetis® K50-100 MHz, USB Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core
  • K50_72: Kinetis® K50-72 MHz, USB Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core
  • K51_72: Kinetis® K51-72 MHz, Segment LCD, USB Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core
  • K53_100: Kinetis® K53-100 MHz, USB, Segment LCD, Ethernet Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core
  • K51_100: Kinetis® K51-100 MHz, Segment LCD, USB Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

Features

Microcontroller

  • Features MK53DN512CMD10 MAPBGA 144 pins MCU
  • S08JM60 based open source JTAG circuit

Connectivity

  • Medical expansion connector (connect AFE Plugin like TWR-MCF51MM)
  • SD Card Slot
  • Compatible with TWR-SER (Ethernet, USB connectivity)

Sensors

  • Capacitive Touch Pad sensors
  • MMA7660 Accelerometer

Display

  • Connect TWRPI-SLCD board (28 segment LCD) through TWRPI interface

User Components

    Mechanical push buttons User-controlled status LEDs
  • This board contains Kinetis® K50 MK53N512CMD100, an Energy-Efficient Product Solution by NXP®

購入オプション

TWR-K53N512-Image

クリックして展開

  • TWR-K53N512

  • Tower System Development Board for Kinetis K50, K51, K52 and K53 MCUs.

    • Part Number TWR-K53N512 contains:
      • TWR-K53N512 board with a MK53N512CMD100 (144 MAPBGA) 32-bit MCU and TWRPI-SLCD daughter card
      • DVD with IDE software, training materials and collateral
      • Quick Start Guide document
    • Part Number TWR-K53N512-KIT contains:
      • TWR-ELEV - Tower System Elevator Modules
      • TWR-SER - Tower System Serial Module
  • JP¥21,929
