Name: MPA11 Fixed Frequency Transmitter 22 Watt Capability Reference Design
Price: 136.85 USD
Availability: InStock

デザイン・センター
開発ボードと設計
MP-A11 Fixed Frequency Transmitter 22 Watt Capability Reference Design

画像にカーソルを合わせると拡大表示されます。

The 22 W MP-A11 single-coil fixed frequency wireless charging transmitter reference design uses the WCT10xx transmitter controller IC that integrates all required functions for the wireless power consortium (WPC) Qi-compliant wireless power transmitter design.

WCT-15W1CFFPD Qi Wireless Charging Transmitter Solution - Fact Sheet

デザイン・ファイル

ソフトウェア

製品詳細

ブロック図

Fixed Frequency Transmitter

図を取得する PDF

対応製品

パワーマネージメント

ワイヤレス・パワー

MWCT1x1x: 15 Watt Wireless Charging Transmitter ICs

インターフェース

USBインターフェース

PTN5110: USB PD TCPC PHY IC

Features

Device

MWCT101x

Memory

64 kB/96 kB/256 kB

Wireless Power Standard

Qi 1.2.4

Power Profile

22 W, compatible with EPP 1 5W

Transmitter Type

MP-A11 (all types supported)

Operating Frequency

125 ± 5 kHZ for Qi devices with 6 Hz accuracy

Safety

Foreign object detection

Efficiency

Functionality

Compliant with the Qi v1.2.4 specification
WPC MP-A11 topology (introduced by NXP)
Compatible with industrial and consumer extended power profile (EPP) - 15 W
Fixed frequency, cost-optimized consumer design
Greater than 70% transfer efficiency
Integrated digital demodulation on-chip
Q-Factor and robust power loss foreign object detection (FOD)
Supports I²C, UART, SPI, and CAN interfaces
Software-based solution provides maximum design freedom

Debugging

UART of JTAG interfaces

購入オプション

クリックして展開

WCT-15W1CFFPD
アクティブ

MP-A11 Fixed Frequency Transmitter 22 Watt Capability Reference Design.

キットの内容

Uses the WCT10xx transmitter controller IC that integrates all required functions for the WPC Qi-compliant wireless power transmitter design

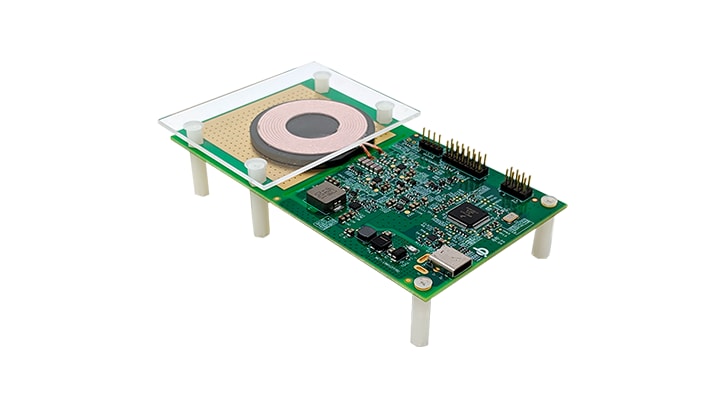

Wireless power evaluation board

$136.85 USD

在庫あり :3

通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
