FRDMGD3130HB2EVM
認定中
FRDMGD3130HB2EVM Half-Bridge Evaluation Kit for GD3130 Gate Drive Devices.
コンパクトリスト
FRDMGD3130HB2EVM Half-Bridge Evaluation Kit for GD3130 Gate Drive Devices

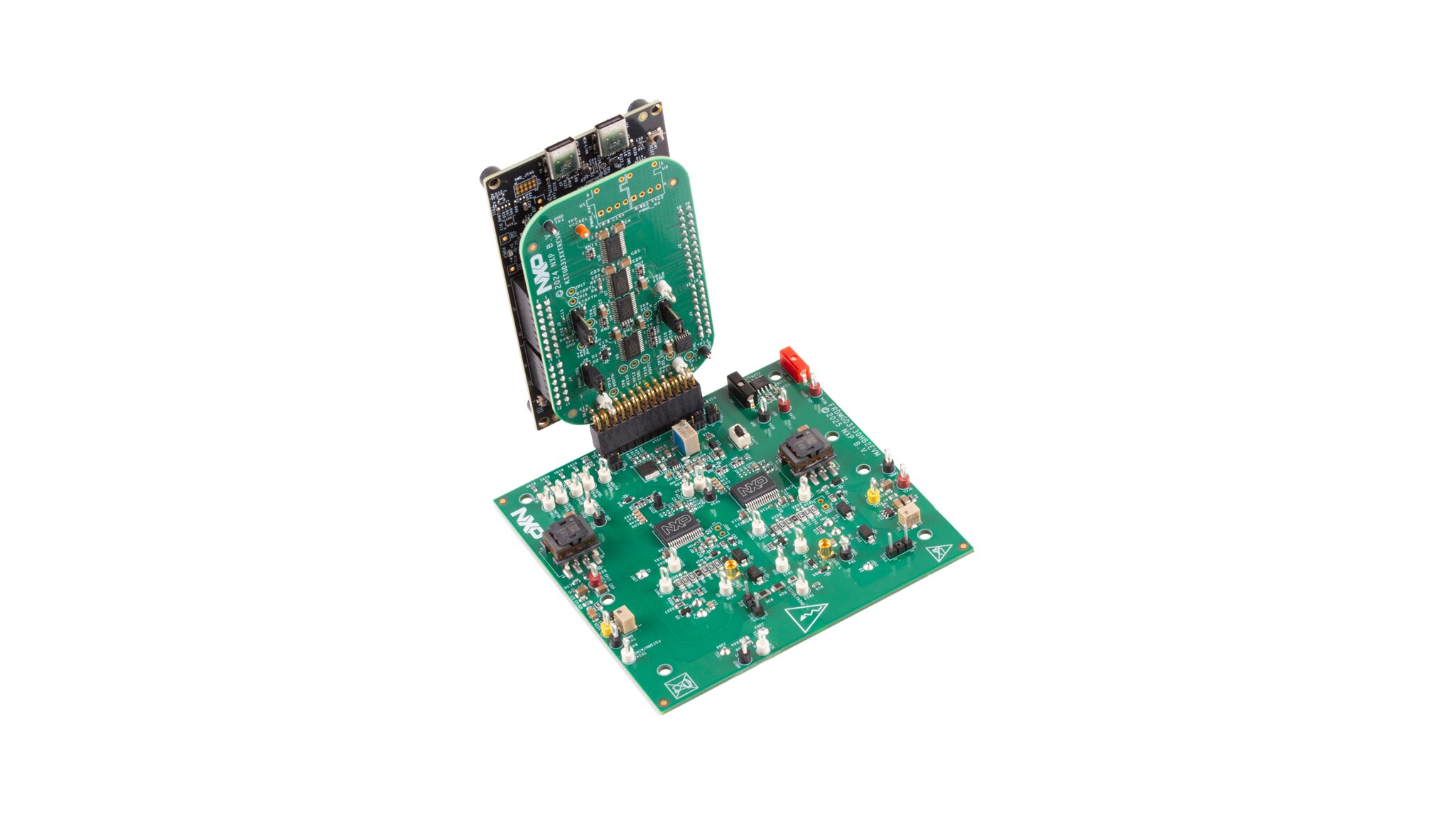

The FRDMGD3130HB2EVM is a half-bridge evaluation kit featuring two GD3130 single-channel gate drivers for evaluating and developing IGBT and SiC power applications. The kit includes the FRDM-MCXA153 microcontroller platform and FlexGUI 2 software for SPI communication with the GD3130 devices in standalone or daisy-chain configurations. A KITGD31XXTREVB translator board enables signal-level translation between the MCU and gate drivers, providing a flexible platform for half-bridge evaluation, validation, and application development.
製品詳細
Features
System Features
- HybridPACK™ Drive G2 power module interface
- Adjustable VEE gate-drive voltage (0 V to -10 V)
- Adjustable VCC gate-drive voltage (10 V to 25 V)
- Configurable dead-time fault protection bypass
- Power, ground and signal test points
- SPI interface through FlexGUI 2 software
- Double-pulse and short-circuit test support
- DC-link bus voltage monitoring (AIN/AOUT)
- Power-module temperature monitoring interface
- Configurable temperature-sense connection
購入オプション
FRDMGD3130HB2EVM
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
3 ソフトウェア・ファイル
-
スニペット、ブート・コード、ヘッダ、モニタなど
GD31xx Driver Example Code
-
デバッグと可視化ツール
FlexGUI 2 for GD3100/GD3160/GD3162 Advanced Gate Driver Evaluation Software
-
デバッグと可視化ツール
FlexGUI：リファレンス・デザイン・キットの評価用ソフトウェア・ツール
