MC56F80xxxデジタル・シグナル・コントローラ用開発ボード

MC56F80000-EVK
アクティブ

画像にカーソルを合わせると拡大表示されます。

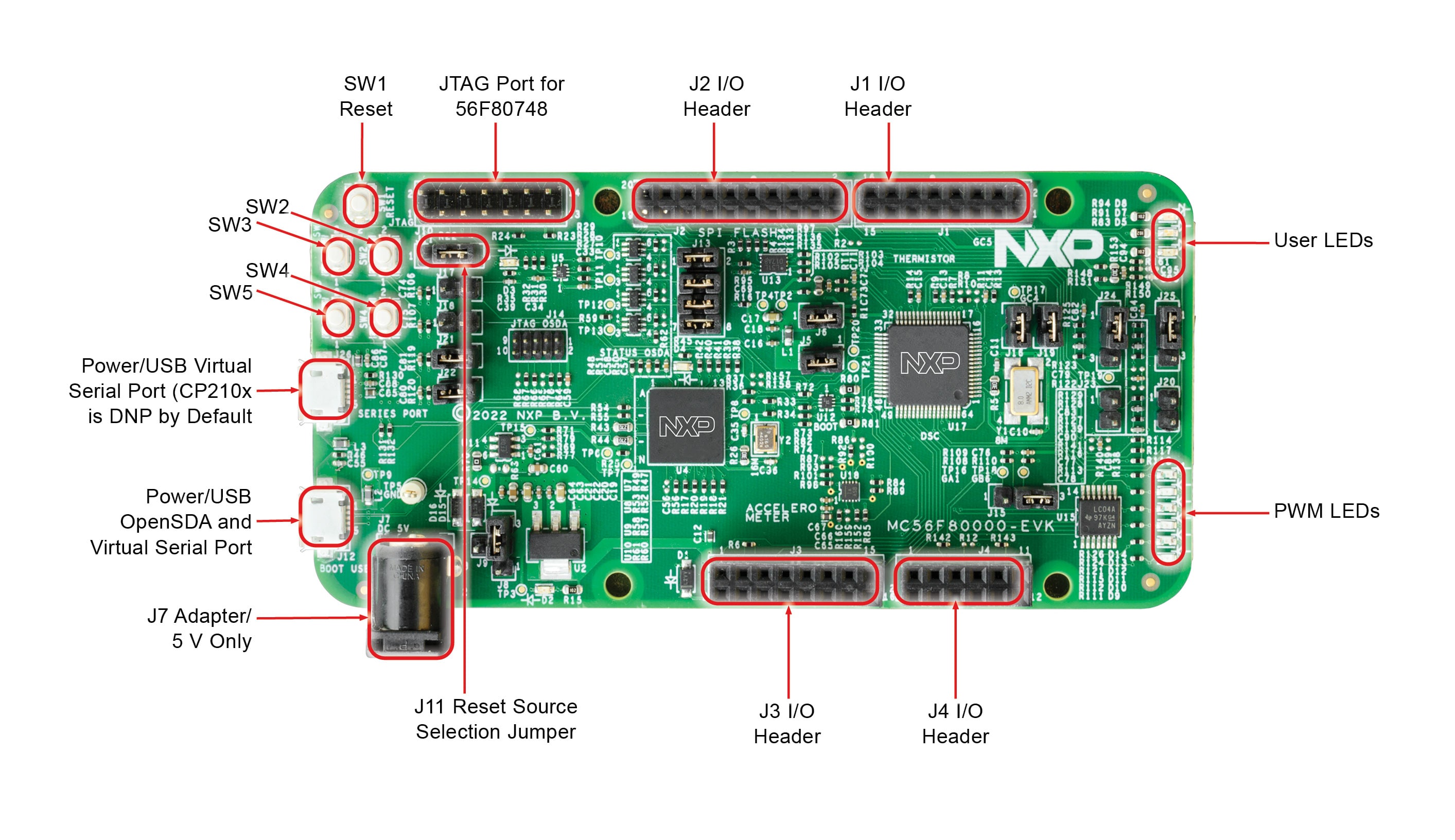

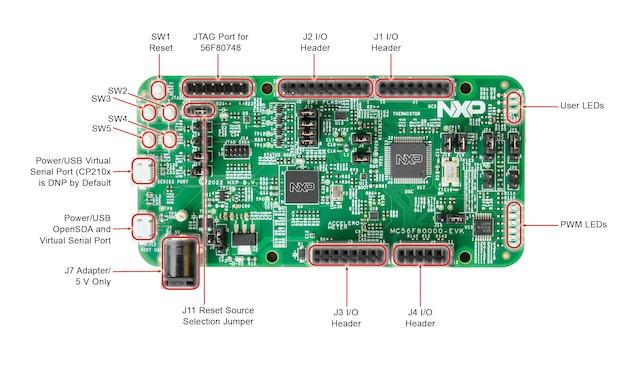

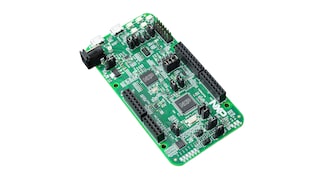

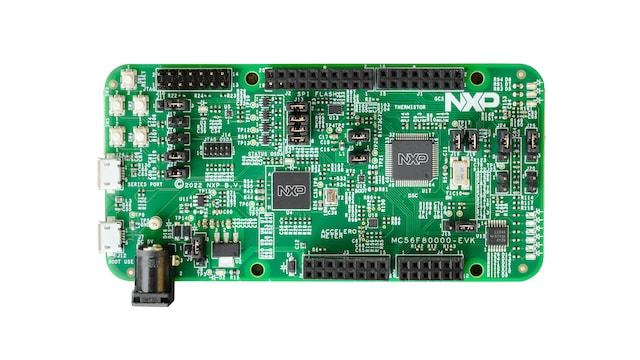

MC56F80000-EVKは、デジタル・シグナル・コントローラMC56F80xxx MCU用の超低コストの開発プラットフォームで、Arduino™ R3のピン配置と互換性があるフォーム・ファクタを採用しています。

このプラットフォームは、CodeWarriorでのデバッグやプログラミングを可能にするオンボードOpenSDA回路、および仮想シリアル・ポートを有効にするオンボードOpenSDA回路を備えています。

ペリフェラルには、3軸MEMS加速度センサ、6つのPWMおよび3つのユーザーLED、ユーザーによる直接操作用の4つのプッシュ・ボタン、2つのオペアンプ外部フィードバック回路、SPIインターフェース付きフラッシュ・メモリ、ADCテスト用の3つの抵抗分圧器が含まれており、ラピッド・プロトタイピングが可能です。

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

32ビット56800EX/EFコア

  • MC56F80xxx: DSCs with Integrated FPU and Trigonometric Math Engine with OPAMP and Quadrature Decoder

特長

マイクロコントローラ

  • MC56F80748
  • DSP56800EFコア（動作速度100 MHz、eFPUおよびCORDIC搭載）
  • 64 kBのフラッシュ、8 kBのデータ/プログラムRAM
  • 12ビットADC x 2
  • コンパレータ x 3
  • オペアンプ x 2、最大x16のプログラマブル・ゲイン
  • 最大12のPWM出力を備えた高分解能eFlexPWM x 1（分解能312 psの8チャネルNanoEdge搭載）
  • 16ビット・クワッド・タイマ x 1（4チャネル x 1）
  • 拡張直交デコーダ (eQDC) x 1
  • クロスバー
  • 64ピンLQFP

パワー・マネジメント

  • OpenSDA USB
  • 仮想シリアル・ポートUSB
  • 外部5 Vアダプタ
  • Arduinoコネクタからの外部5 V入力

コネクティビティ

  • micro-AB USBコネクタ搭載USBインターフェース
  • 仮想シリアル・ポート

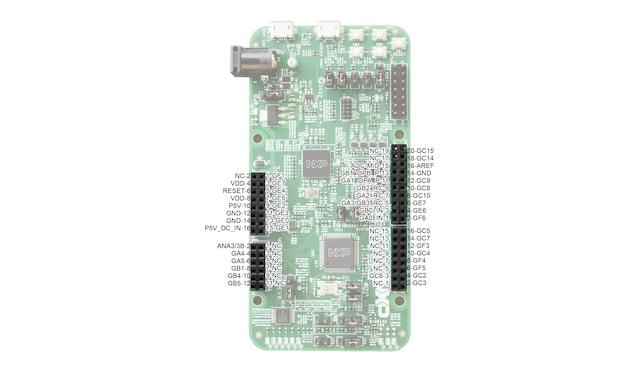

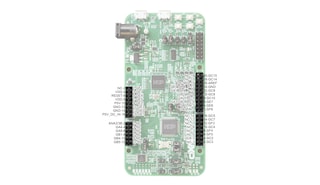

  • Arduino R3互換のI/Oコネクタを介した、MCU入出力ポートへの容易なアクセス

センサ

  • FXLS8974CF 3軸MEMS加速度センサ

デバッグ機能

  • CodeWarriorでのプログラミングとデバッグをサポートするオンボードOpenSDA回路
  • スタンドアロン・プログラマと接続する14ピンJTAGポート

その他のサポート

  • Eclipse IDE - マイクロコントローラ用CodeWarrior
  • MCUXpresso設定ツール：ペリフェラルを設定でき、CodeWarriorソフトウェア開発キット (SDK) 内の各種機能も利用できるグラフィック・ツール

購入オプション

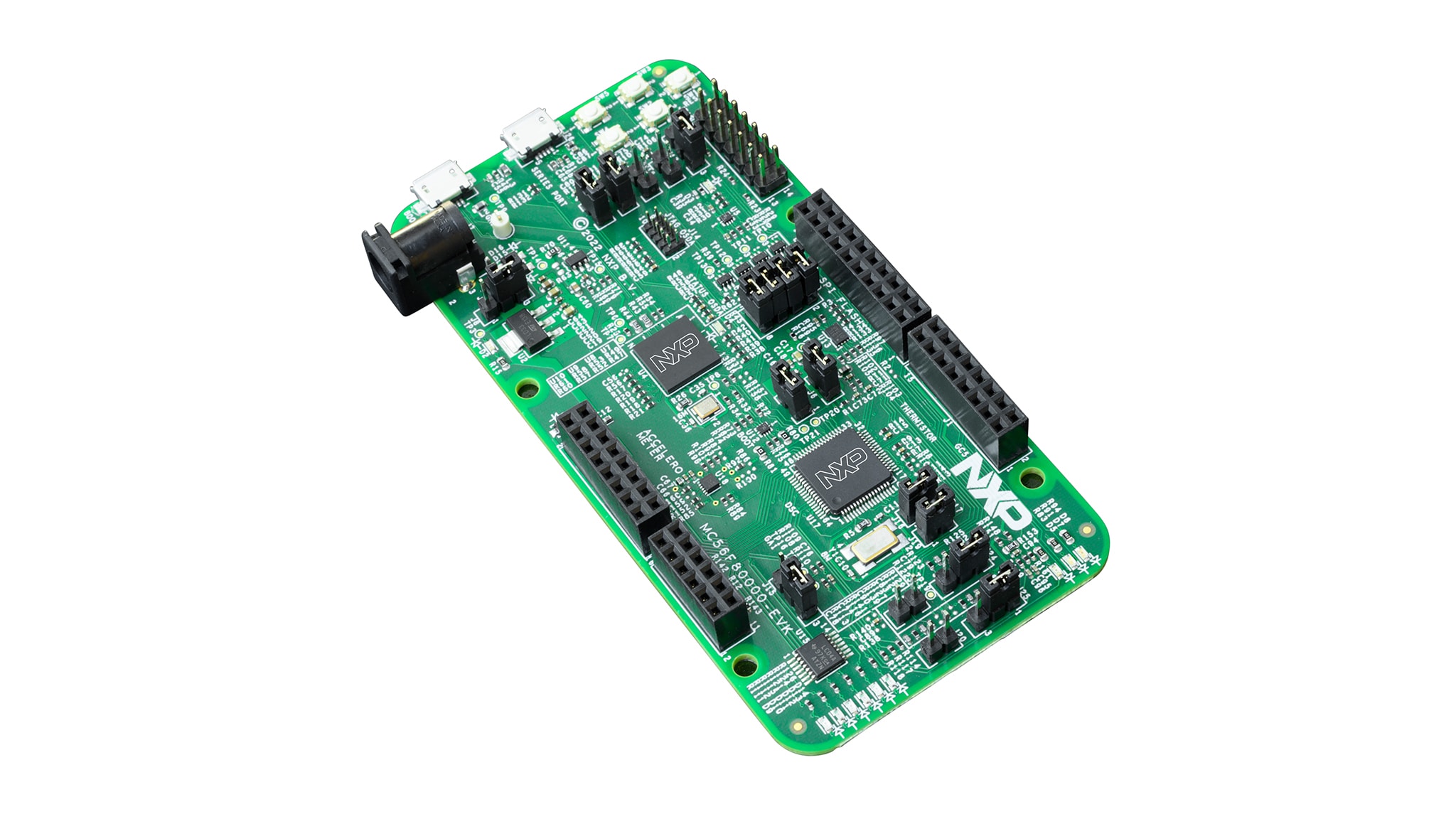

MC56F80000-EVK-Image
