MPC567xx Engine Management Evaluation System

MPC567xF-REV-KIT
アクティブ

画像にカーソルを合わせると拡大表示されます。

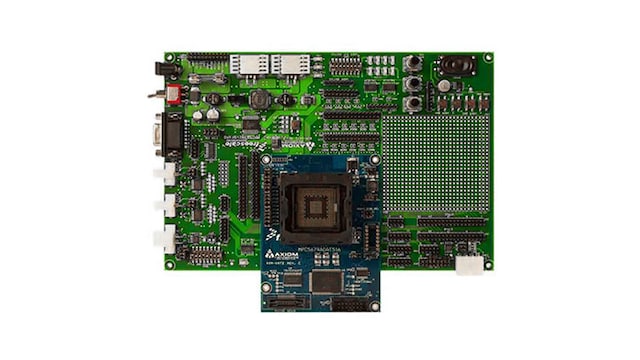

The NXP® MPC567XEVB is an evaluation system supporting both NXP MPC5674F and MPC5676R microprocessors. The complete system consists of an NXP MPC567XEVBMB motherboard that connects to either one of the following adapter cards: MPC567XADAT-PT4 (416PBGA), or MPC567XADAT-PT5 (516PBGA) daughter cards.

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

超高信頼性MPC56xx MCU

  • MPC5676R: Ultra-Reliable MPC5676R MCU for Automotive and Industrial Engine Management

Features

MPC5674F/MPC5676R Mother Board Features

  • 12 V DC power supply input barrel connector (supply included)
  • Two CAN channels with jumper enable
  • Two SCI channels with jumper enable
    • One with transceiver and DB-9 Connector
    • One with transceiver and 0.10 header
  • One LIN channel with jumper enables and Molex Connector
  • Two FlexRay channels with jumper enable
    • Both channels with transceiver and Molex Connector
  • Four user push-button switches
  • One 8-position user dipswitch
  • Eight user LEDs
  • Three potentiometers for analog voltage control
  • 0.10 pin headers for access to all I/O
  • 2.5" x 2.5" prototyping area with 5 V and GND rails

MPC567XADAT-PT5 Adapter Board Features

  • MPC567XADAT-PT5 has socket for either MPC547xF or MPC567xR in 516BGA foot print.
  • Jumper enables for all internal 1.2 V regulator options (linear or switch mode)
  • External Synchronous SRAM (4Mbit) with jumper configurable Cs0/CS1 chip select
  • Socket for optional external oscillator
  • Robust Nexus and 14-pin JTAG debug connectors

MPC567XADAT-PT4 Adapter Board Features

  • MPC567XADAT-PT4 has socket for either MPC547xF or MPC567xR in 416BGA foot print.
  • Jumper enables for all internal 1.2 V regulator options (linear or switch mode)
  • Socket for optional external oscillator
  • Robust Nexus and 14-pin JTAG debug connectors
