Name: FRDM Hardware Tool for Evaluation of the MC24XS4 Family
Price: 41.40 USD
Availability: BackOrder

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

K6xイーサネット

K64_120: Kinetis^® K64-120 MHz, 256 KB SRAM Microcontrollers (MCUs) Based on Arm^® Cortex^®-M4 Core

KLシリーズ Arm Cortex-M0+

KL2x: Kinetis^® KL2x-72/96 MHz, USB Ultra-Low-Power Microcontrollers (MCUs) based on Arm^® Cortex^®-M0+ Core

KVシリーズArm Cortex-M4/M0+/M7

KV1x: Kinetis^® KV1x-75 MHz, Entry-Level 3ph FOC / Sensorless Motor Control MCUs based on Arm^® Cortex^®-M0+

パワー・ドライバ

ハイサイド・スイッチ

MC24XS4: 24 V Multipurpose Low RDSON eXtreme Switch

Features

Main Board

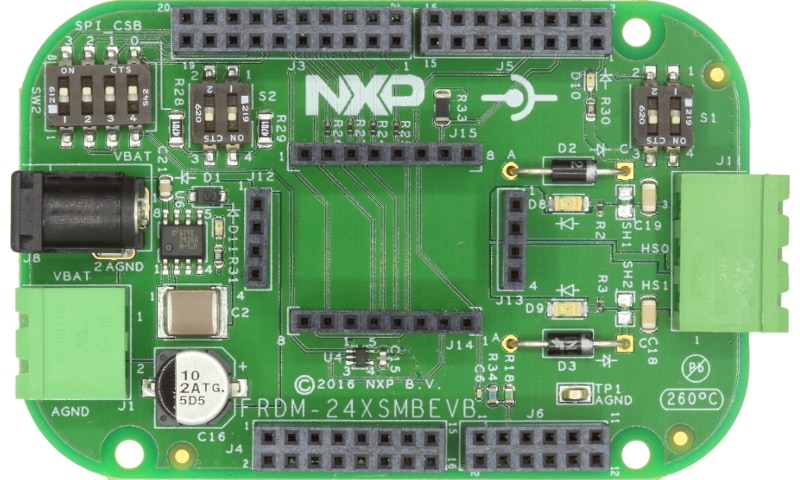

FRDM-24XSMBEVB that is associated with MCUs

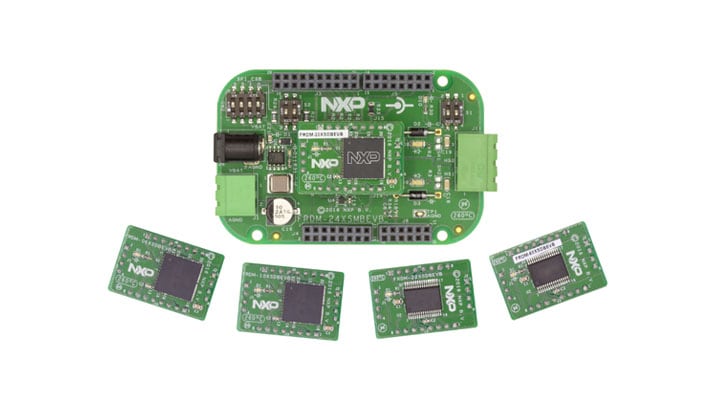

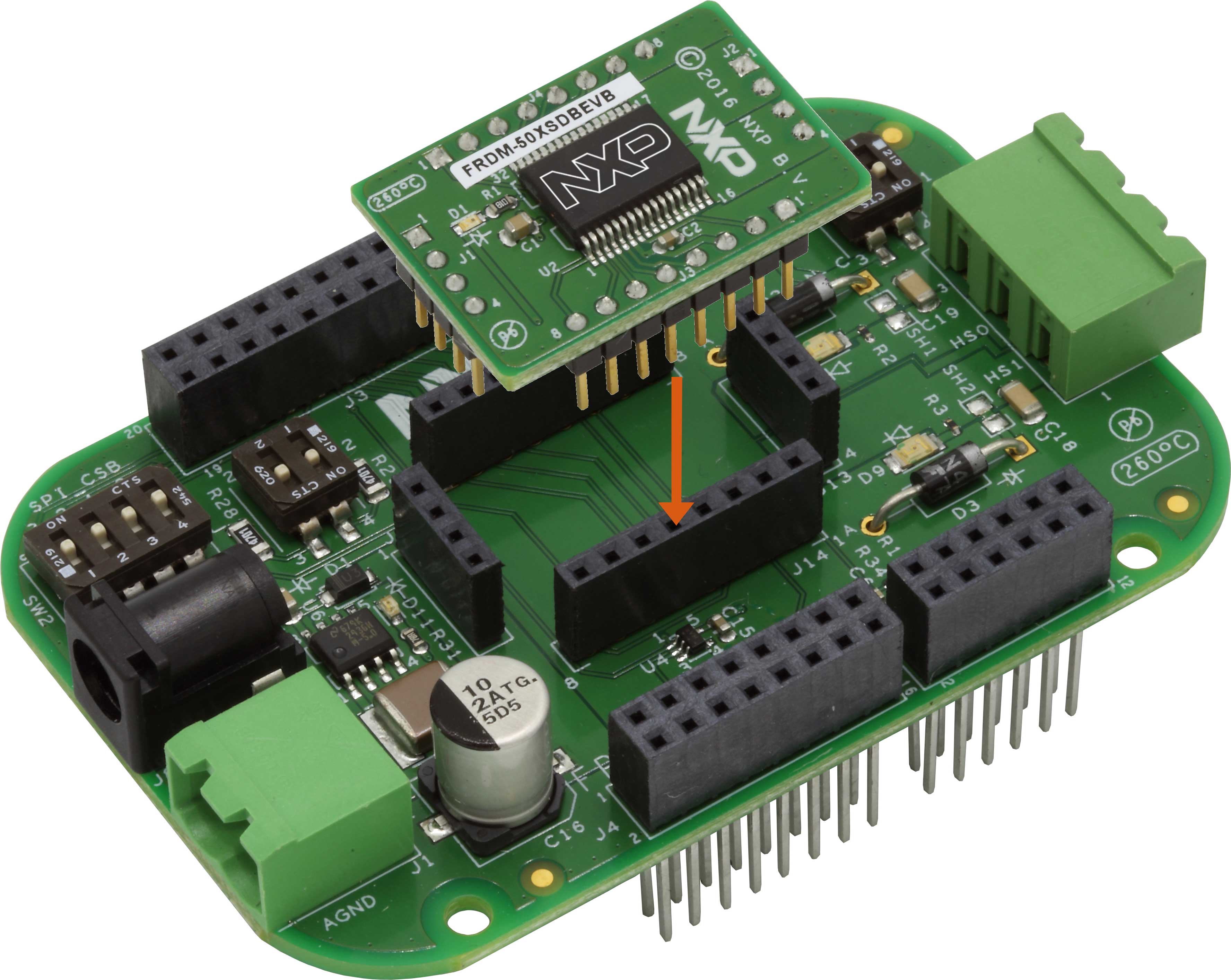

5 different shield boards that cover the 5 devices of the family

FRDM-06XSDBEVB: covers MC06XS4200 (2 outputs 06 mOhm in PQFN package)

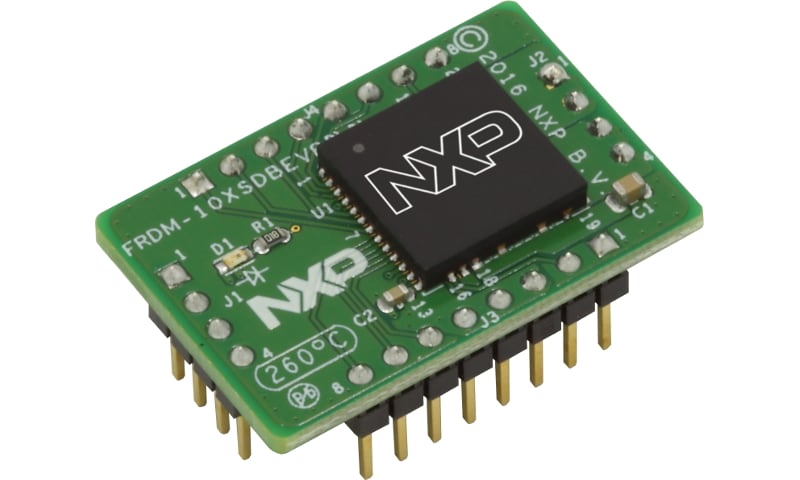

FRDM-10XSDBEVB: covers MC10XS4200 (2 outputs 10 mOhm in PQFN package)

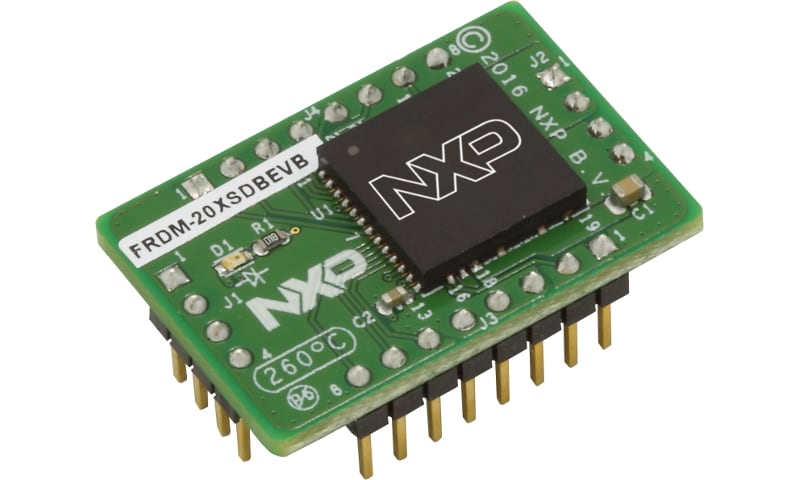

FRDM-20XSDBEVB: covers MC20XS4200 (2 outputs 20 mOhm in PQFN package)

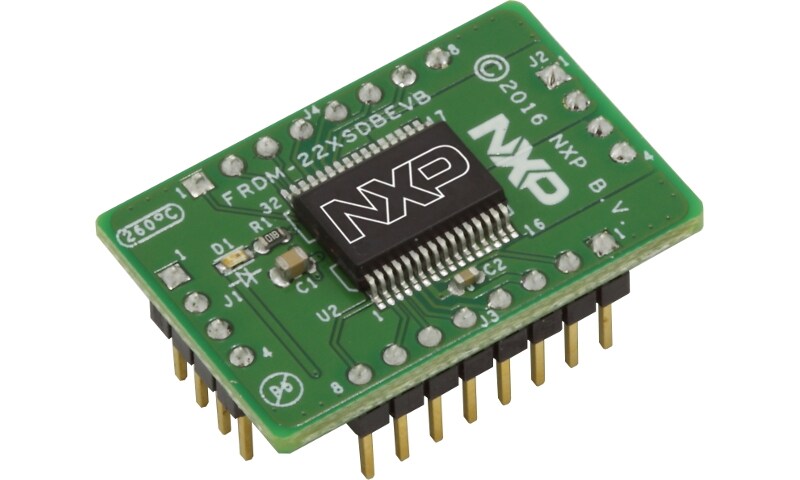

FRDM-22XSDBEVB: covers MC22XS4200 (2 outputs 22 mOhm in SOIC32 package)

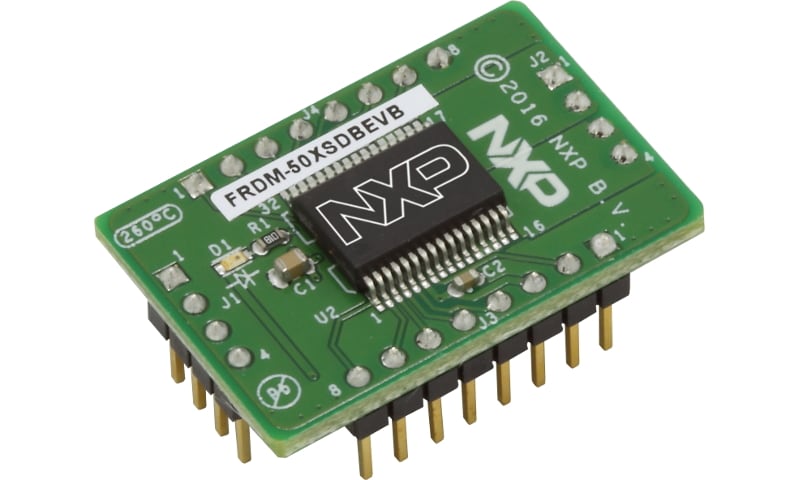

FRDM-50XSDBEVB: covers MC50XS4200 (2 outputs 50 mOhm in SOIC32 package)

General Specifications

This board can control various type opf loads such as solenoids, PLC, DC motors, bulbs, or LED...
These devices offer to set of overcurrent profiles, channel control including PWM duty-cycles, parallel mode, output-ON and -OFF OpenLoad detections, thermal shut-down and prewarning, and fault reporting
Output current monitoring with programmable synchronization signal
Compatible SPI software driver among the family

Device can be driven by the 16-bit SPI using

KL25Z with SPIGen software
KL25Z, KV10Z and K64F using Processor Expert component 36 V eXtremeSwitch using CodeWarrior 10.6 or Kinetis Design Studio v3.0 or higher
With direct input signals in Fail-safe mode operation (switch on board)
