Remote I/O Platform

REMOTE-IO-PLATFORM 新規
アクティブ

画像にカーソルを合わせると拡大表示されます。

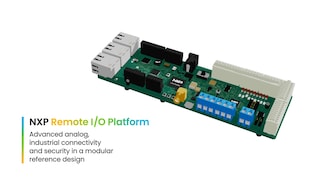

NXP's Remote I/O Platform (RIOP) accelerates industrial automation by delivering flexible, high-precision data acquisition and secure, multi-protocol connectivity for factory and process control systems. Designed to simplify integration into Industry 4.0 environments, RIOP supports predictive maintenance and helps optimize reliability and operational efficiency.

As a reference platform, it enables Ethernet-connected remote I/O for both analog and digital signals, while supporting leading industrial protocols such as EtherCAT and CAN alongside robust sensor front-ends. This solution is ideal for quick prototyping, lab setups, factory automation and applications requiring functional safety and instrumentation.

ブロック図

図を選択する。:

Remote I/O Platform Hardware

Remote I/O Platform Hardware Block Diagram

Remote I/O Platform Software

Remote I/O Platform Software Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

i.MX RTクロスオーバーMCU

  • i.MX-RT1180: i.MX RT1180 TSNスイッチおよびEdgeLock®搭載クロスオーバーMCU

アナログとミックスド・シグナル

アナログ・フロントエンド

  • NAFEx3388: 高度な設定が可能な8チャネル±25 Vユニバーサル入力アナログ・フロントエンド、励磁源付き

Features

High-Precision Analog Input

  • 8x Universal, software-configurable HV analog inputs
  • ±12.5 V Single-ended / ±25 V differential range
  • Overvoltage protection to ±36 V

Industrial Connectivity

  • Multi-protocol support: EtherCAT®, Time Sensitive Networking (TSN), CAN FD, RS485
  • 1 Gbit/s Ethernet endpoint
  • 2x 100 Mb Ethernet switch

Modular and Expandable

  • Arduino and FRDM board compatibility
  • Modular hardware for easy expansion
  • Ready to use libraries

Diagnostics and Safety

  • Built-in self-test and calibration
  • Diagnostics for enhanced anomaly detection, reliability and safety

Environmental Resilience

  • Operating temperature: -40 °C to +125 °C
  • 7.5 kV HBM ESD, IEC61000-4-5 2 kV surge protection
  • Integrated +/-3 °C accurate temperature sensor
  • On-board RTD

Integrated Security

  • EdgeLock Secure Enclave to support IEC 62443, the European Cyber Resilience Act (CRA) and the NIST Cybersecurity Framework (CSF)

購入オプション

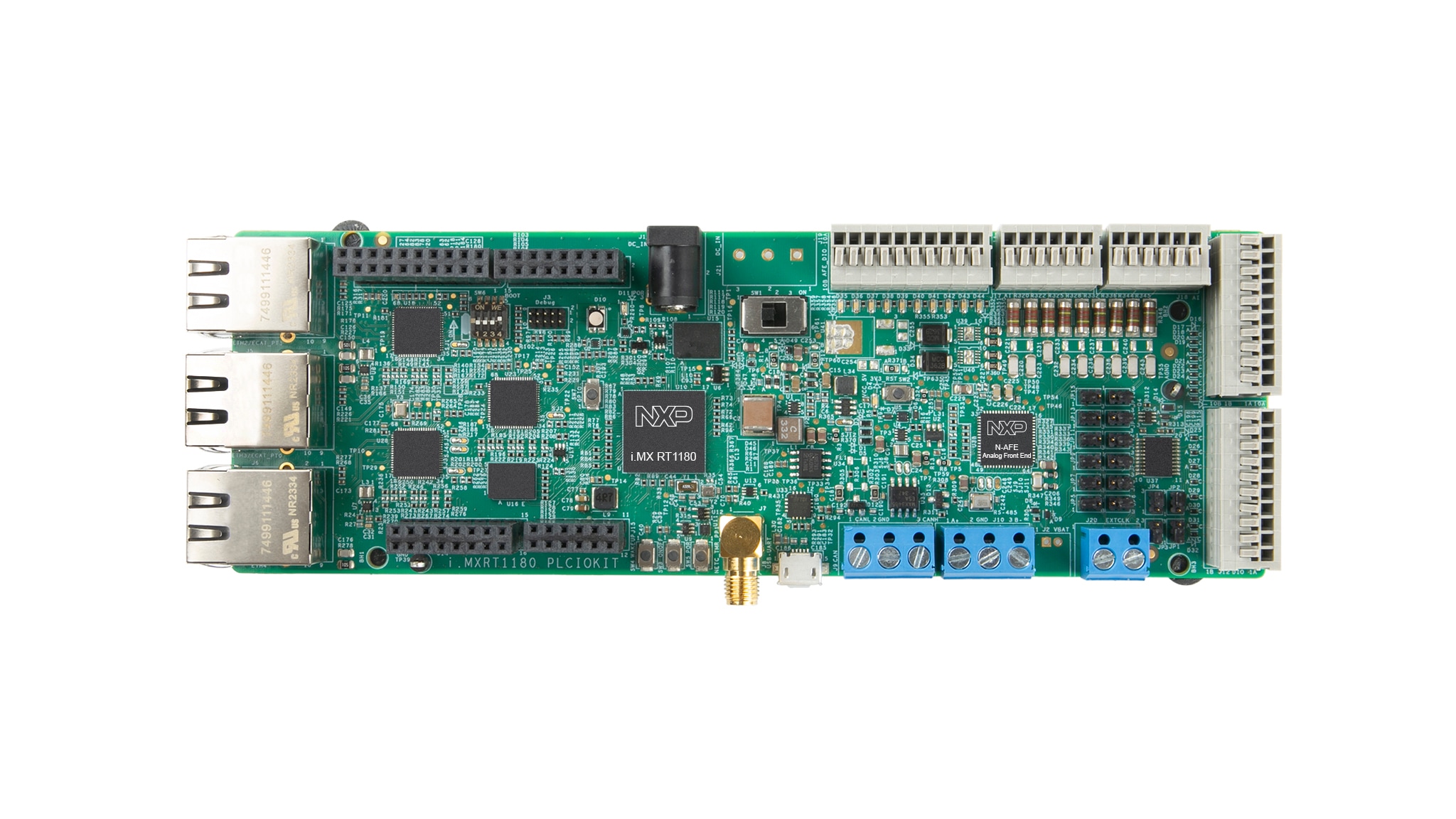

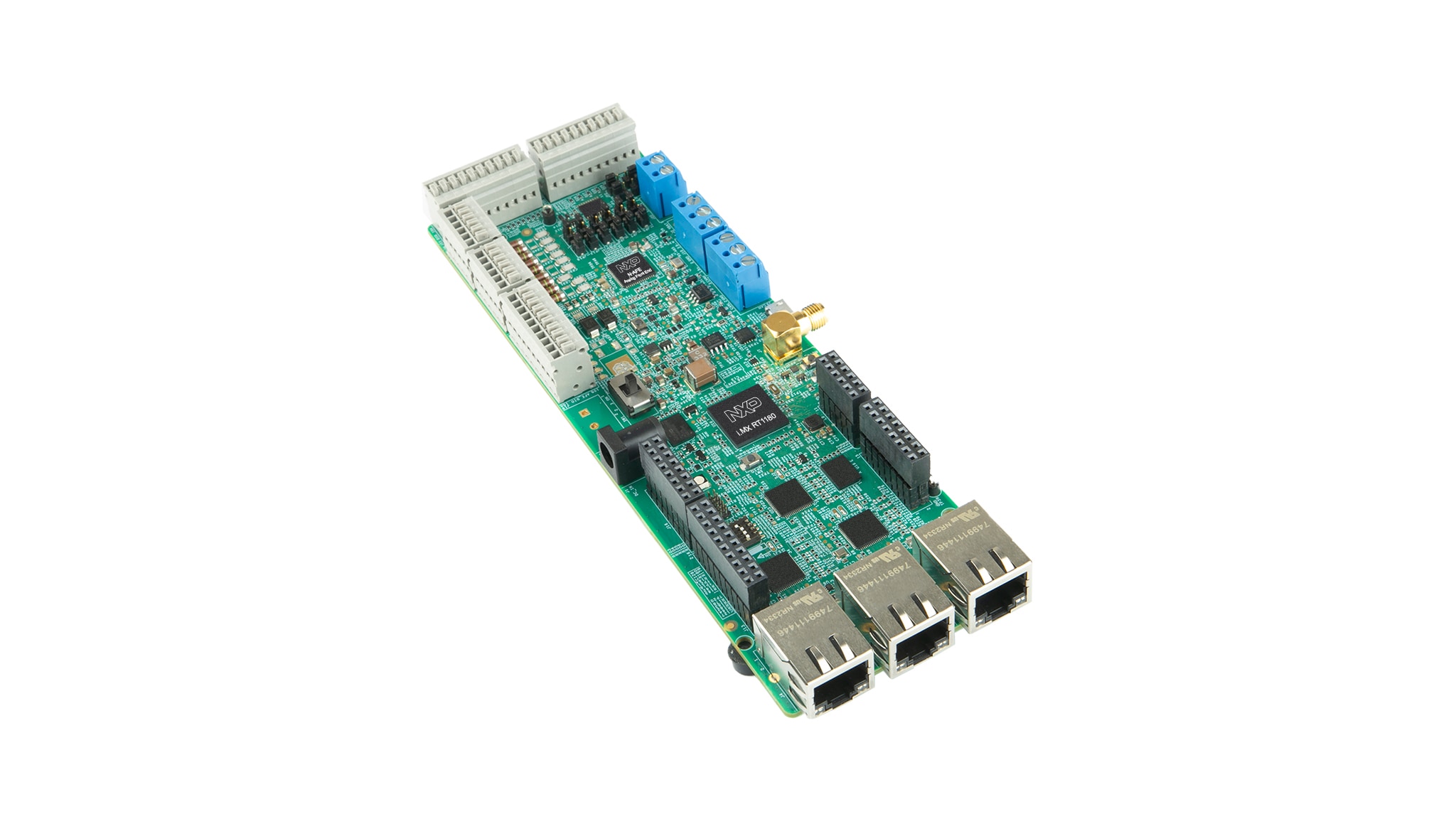

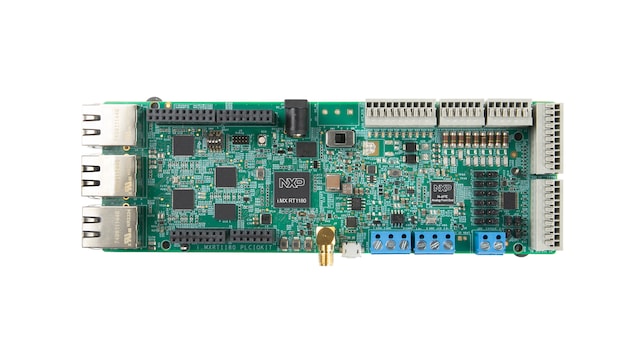

PLCIOKIT-Image

クリックして展開

PLCIOKIT
アクティブ

Remote I/O Platform.

    ドキュメント

    クイック・リファレンス ドキュメンテーションの種類

    フィルタ

    3 ドキュメント

    コンパクトリスト

    デザイン・ファイル

    クイック・リファレンス 設計・ファイルの種類.
    フィルタ

    1 設計・ファイル

    ソフトウェア

    クイック・リファレンス ソフトウェア・タイプ.

    フィルタ

    5 ソフトウェア・ファイル

    • アプリケーション例 ソフトウェア

      Remote I/O Platform – ECAT Sample Application新規

      EXTERNAL改訂 0Dec 17, 2025 12:58:00RIOP-APP-CODE-HUB-ECAT
      ダウンロード
    • アプリケーション例 ソフトウェア

      Remote I/O Platform – Demo新規

      EXTERNAL改訂 0Dec 17, 2025 12:58:00RIOP-APP-CODE-HUB-DEMO
      ダウンロード
    • 使用例とクイック・スタート・ソフトウェア

      MCUXpresso SDK - SDK Builder

      EXTERNAL改訂 1.0Mar 2, 2017 13:05:00MCUXPRESSO-SDK
      ダウンロード
    • デバッグと可視化ツール

      FreeMASTER tool 3.2 (includes Lite 1.4) – Windows installer

      EXE改訂 3.2.6Nov 4, 2025 11:08:00334772 KBFMASTERSW
      アカウントが必要です
      ダウンロード
    • 開発IDEと構築ツール

      MCUXpresso for VS Code更新

      EXTERNAL改訂 25.12Dec 15, 2025 08:54:00VISUAL-STUDIO-MARKET
      ダウンロード
