BESS Cell Monitoring Unit (CMU) with 3x 18S Capability

RDI7018C3T1 新規

画像にカーソルを合わせると拡大表示されます。

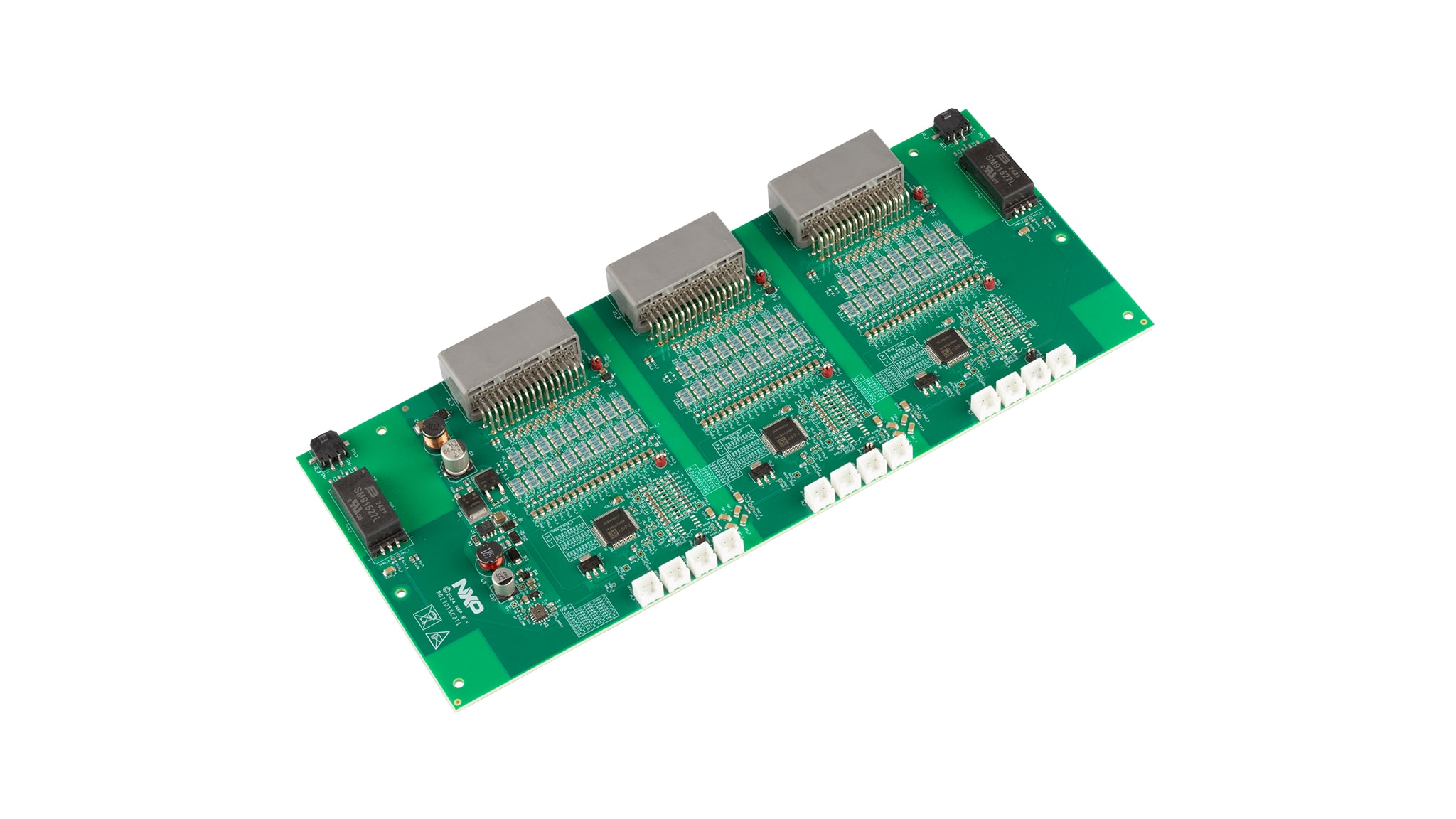

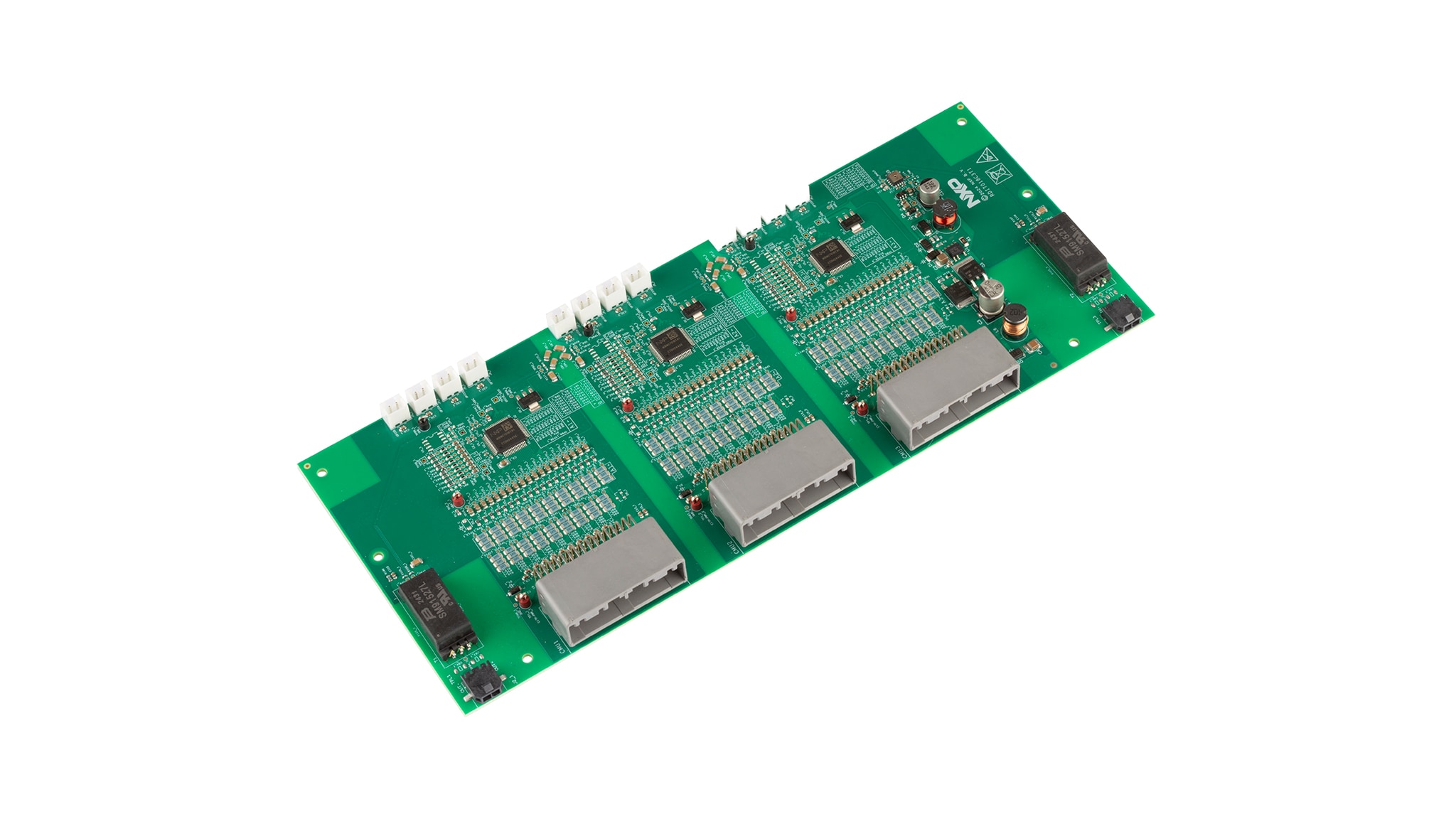

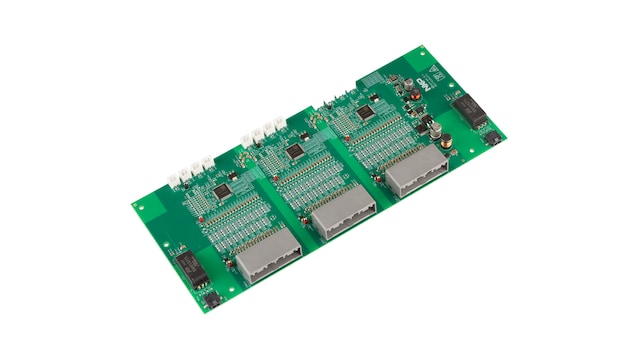

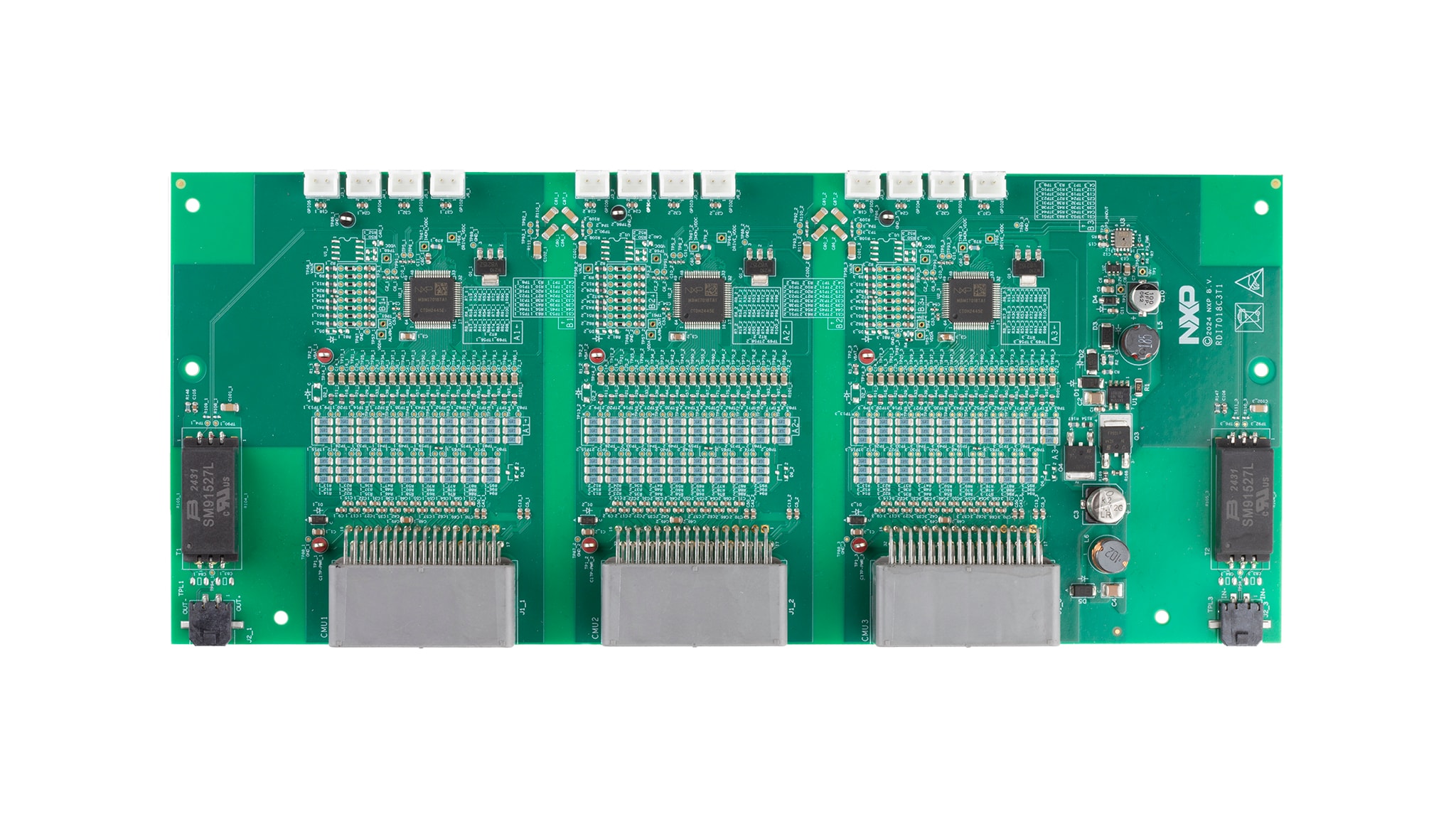

The RDI7018C3T1 is a battery cell monitoring unit (CMU) reference design with electrical transport protocol link (ETPL) communication interface toward a BMU. It is ideal for rapid prototyping of a high-voltage battery energy storage system (BESS) hardware and software. This board contains three BMI7018 analog front ends (AFEs) in a daisy chain.

It can be used to monitor a battery module with up to 54 cells. There are in total 27 GPIO/Analog measurement inputs for temperature or other measurements.

ブロック図

RDI7018C3T1

RDI7018C3T1 Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • BMI7018: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC

Features

Voltage Measurement

  • 3 BMI7018 battery cell controllers (BCCs) for up to 54 cells, extendable by adding more CMUs to the daisy chain
  • Life-time guaranteed high accuracy cell voltage measurement channels, with averaging and advanced filtering

Temperature Measurement

  • 3 x 9 analog inputs (including temperature sensors) or GPIOs with advanced filtering

Cell Balancing

  • Cell balancing with integrated temperature-controller function with up to 300 mA (using default setup)

Pressure Sensing

  • Onboard pressure sensor for thermal run away detection

Communication

  • Isolated TPL communication between CMU and BMU

購入オプション

RDI7018C3T1-Image

クリックして展開

  • RDI7018C3T1
    アクティブ

  • BESS Cell Monitoring Unit (CMU) with 3x 18S Capability.

  • Kit contains:

    • Assembled and tested evaluation board/module in antistatic bag
    • Three cell terminal cables
    • One transport protocol link (TPL) communication cable
    • Quick start guide
  • $379.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
