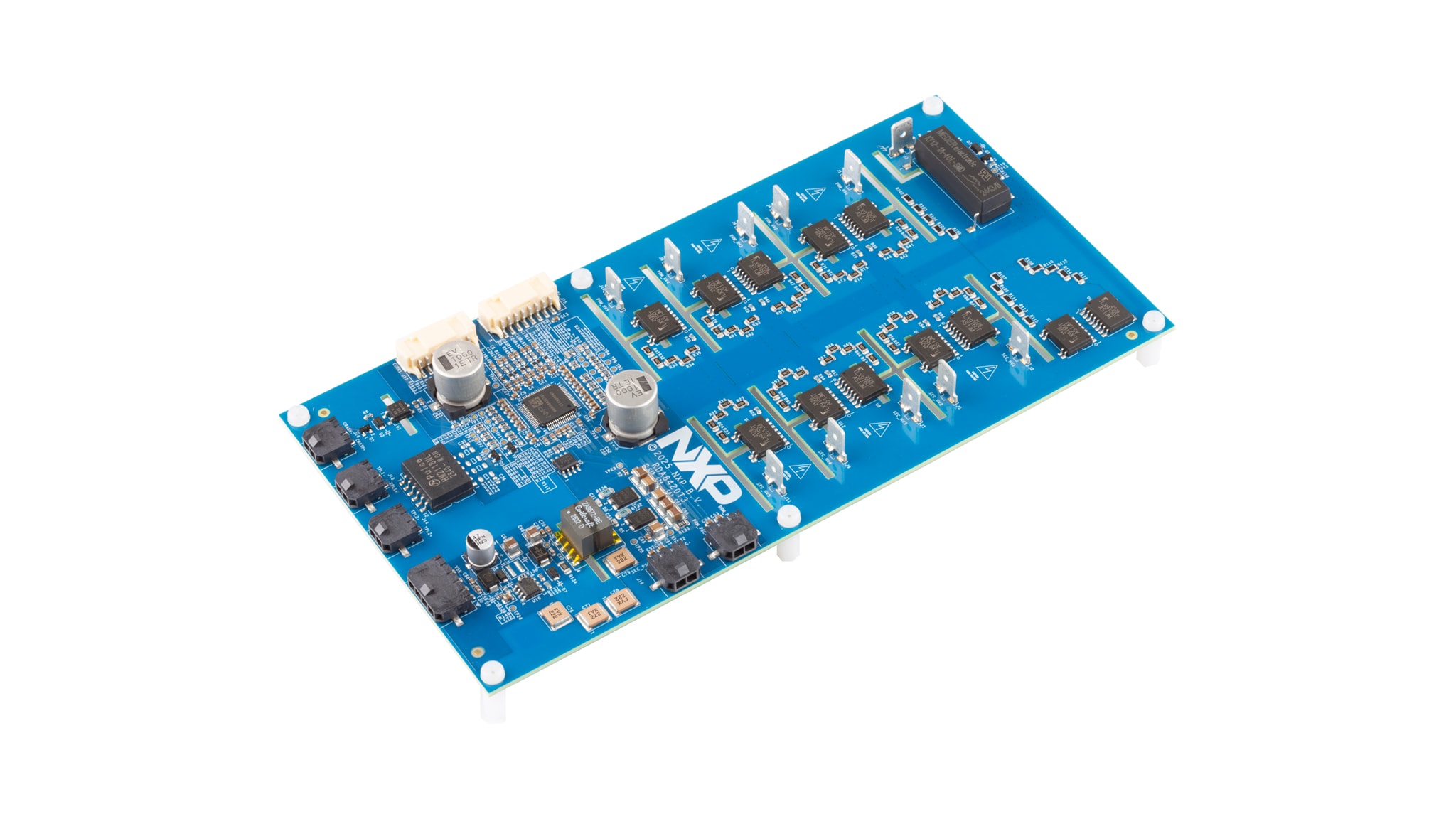

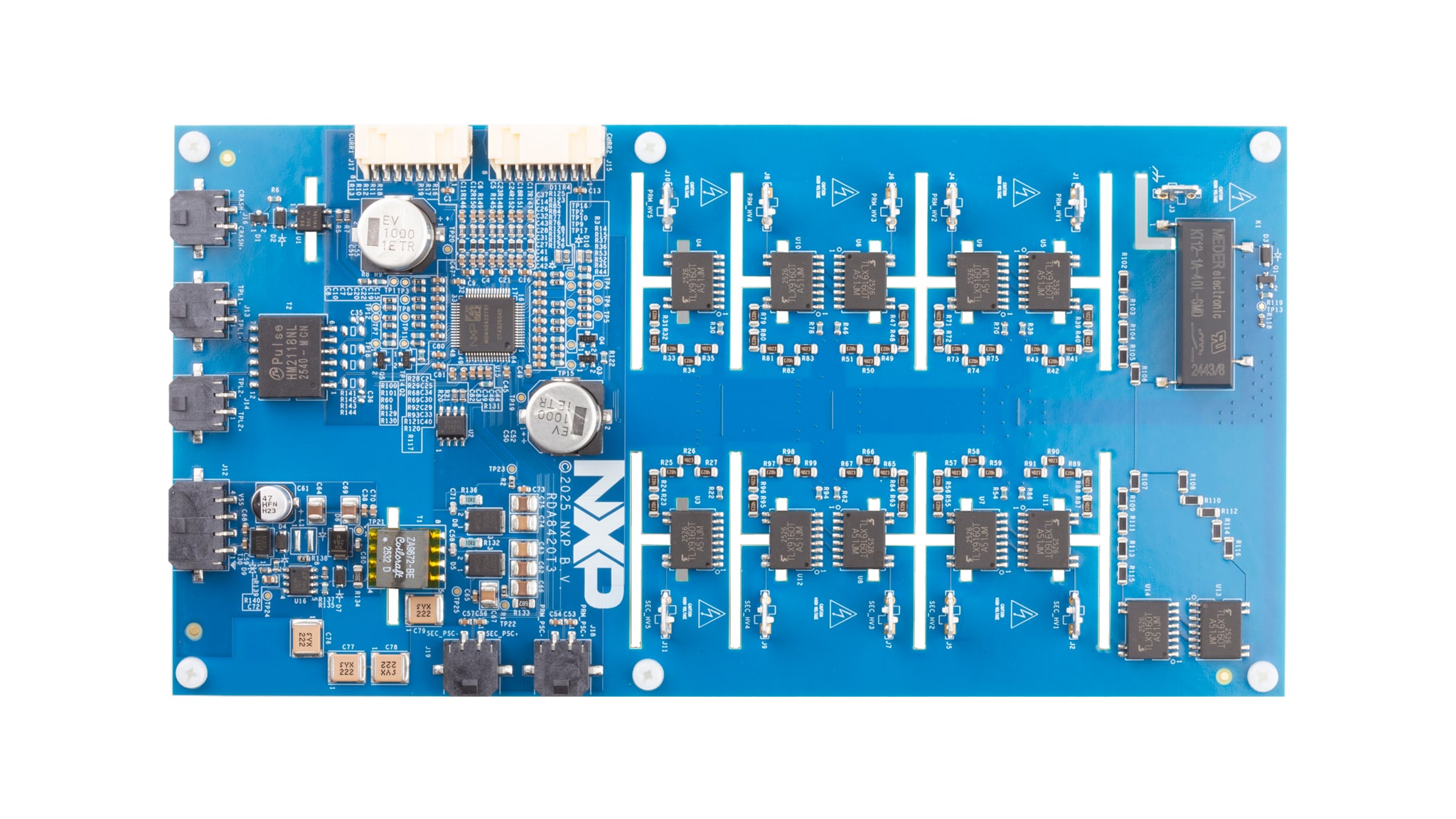

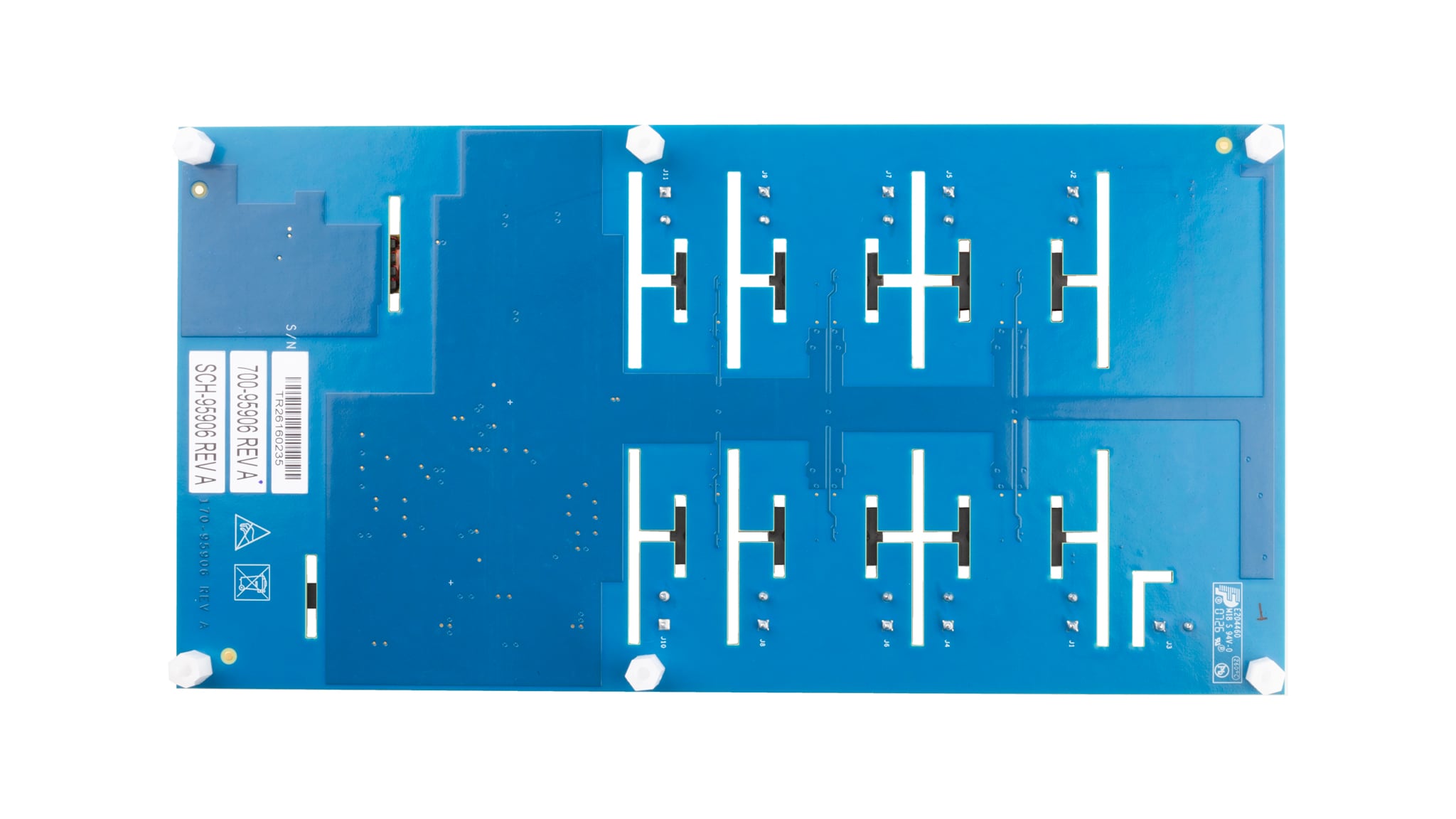

BMA8420 EIS BJBリファレンス・デザイン
RDA8420Tは、BMA8420のリファレンス・デザインであり、車載および産業用アプリケーション向けバッテリー・ジャンクション・ボックス (BJB) システムの開発およびプロトタイプ作成を加速するように設計されています。
BMA8420は、ASIL D対応の電流測定、電気化学インピーダンス分光法 (EIS) 機能、高精度電圧検知、パイロテクニック・スイッチ制御を備えたバッテリー・ジャンクション・ボックス・コントローラ集積回路 (IC) で、安全かつインテリジェントなバッテリー・マネジメント・アーキテクチャを実現します。
このリファレンス・デザインは、車載用途における厳しい制約やシステム要件を満たすBMA8420の代表的なアプリケーション例を示すものです。通信は絶縁型デイジー・チェーン・インターフェースを介して行われ、高電圧バッテリー・パックへの統合を簡素化します。
製品詳細
ブロック図
対応製品
バッテリー・マネジメント
バッテリー・センサ
- BMA8420: EIS機能付きバッテリー・ジャンクション・ボックス・モニタIC
特長
電流測定
- EIS対応
- 外部シャント抵抗による電流測定
- 最大2つのASIL D測定をサポート
- 外部NTC（負の温度係数）サーミスタによるシャント温度測定
高電圧測定
- 8つの高精度陽極測定（最大+1 kV）
- 2つの高精度バイポーラ測定（最大+1 kV）
絶縁測定
- 高電圧領域と低電圧領域の間の絶縁抵抗測定
コネクティビティ
- バッテリー・マネジメント・システム (BMS) コントローラを使用した絶縁エレクトリカル・トランスポート・プロトコル・リンク (ETPL)
- クラッシュ信号入力監視
電源
- +12 V入力を使用する絶縁型電源
