KITPF8X50FRDMEVM FRDM EVB KIT PF8150 and PF8250

KITPF8X50FRDMEVM

画像にカーソルを合わせると拡大表示されます。

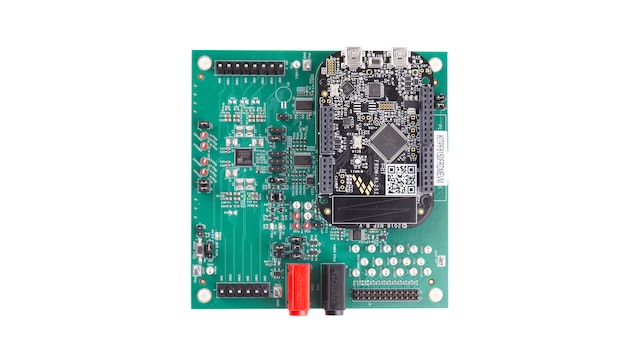

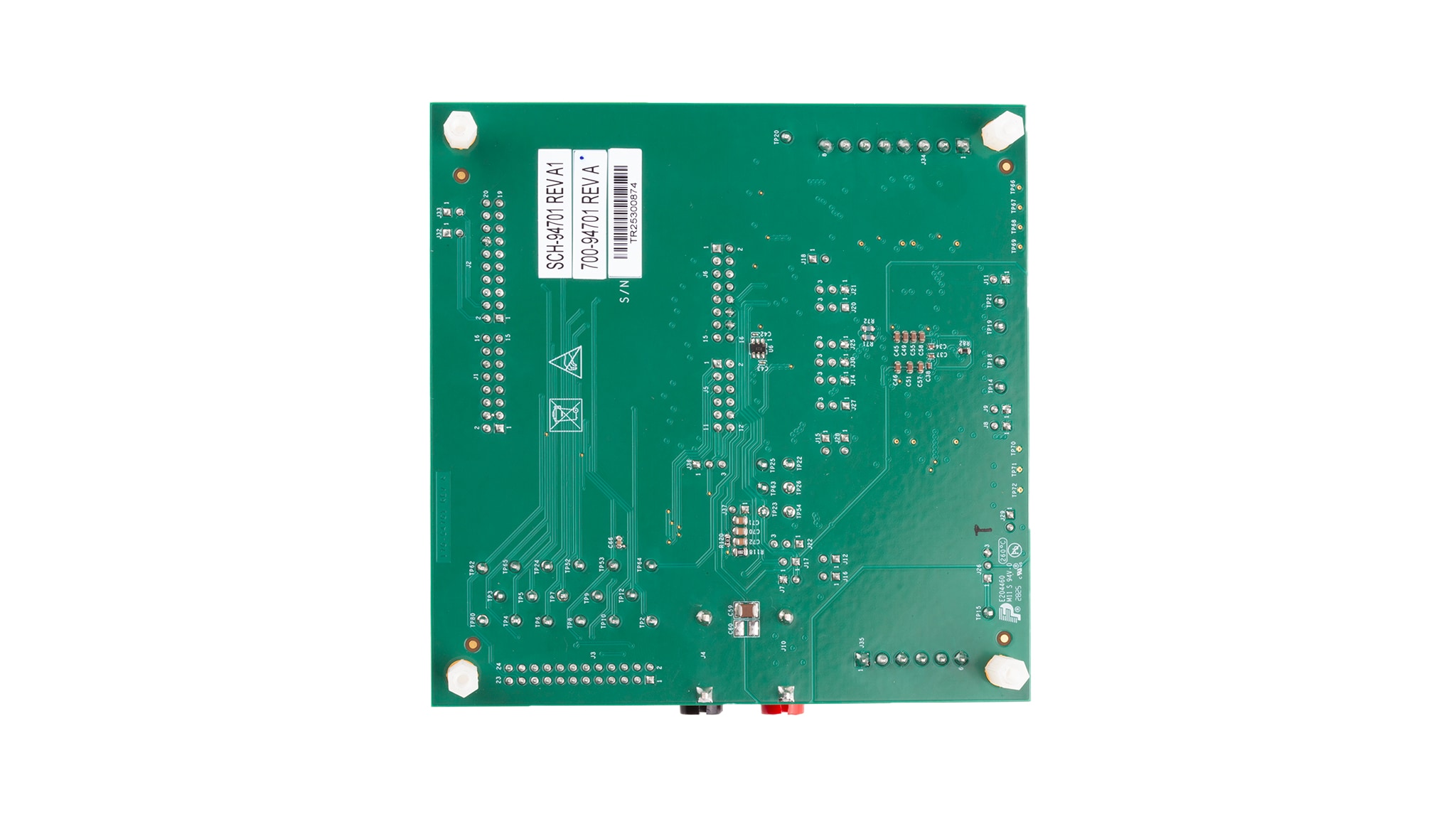

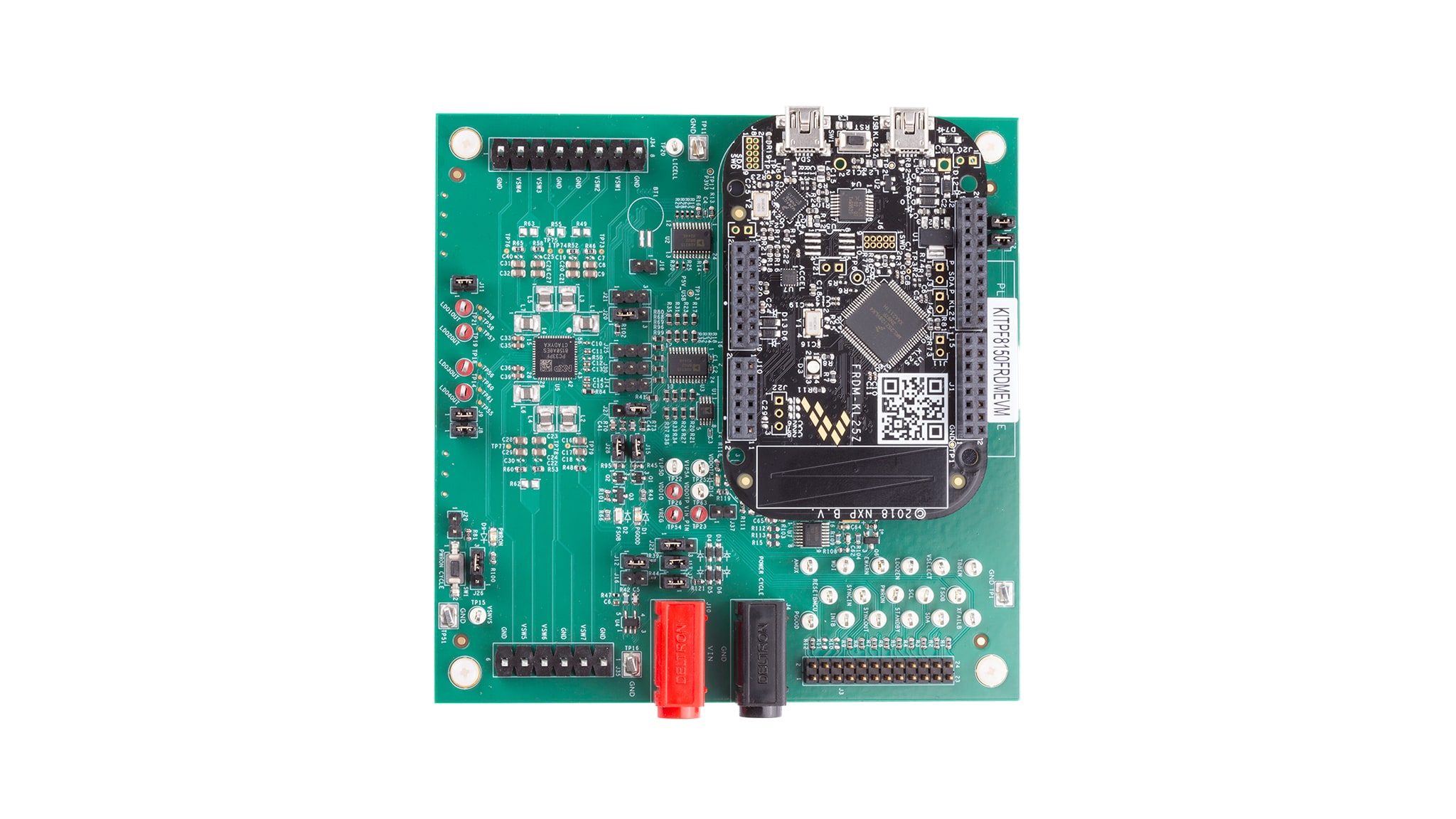

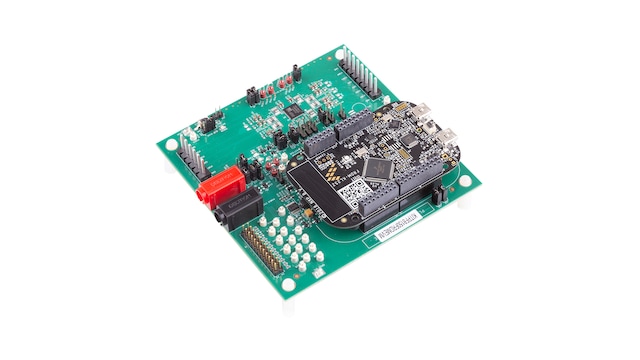

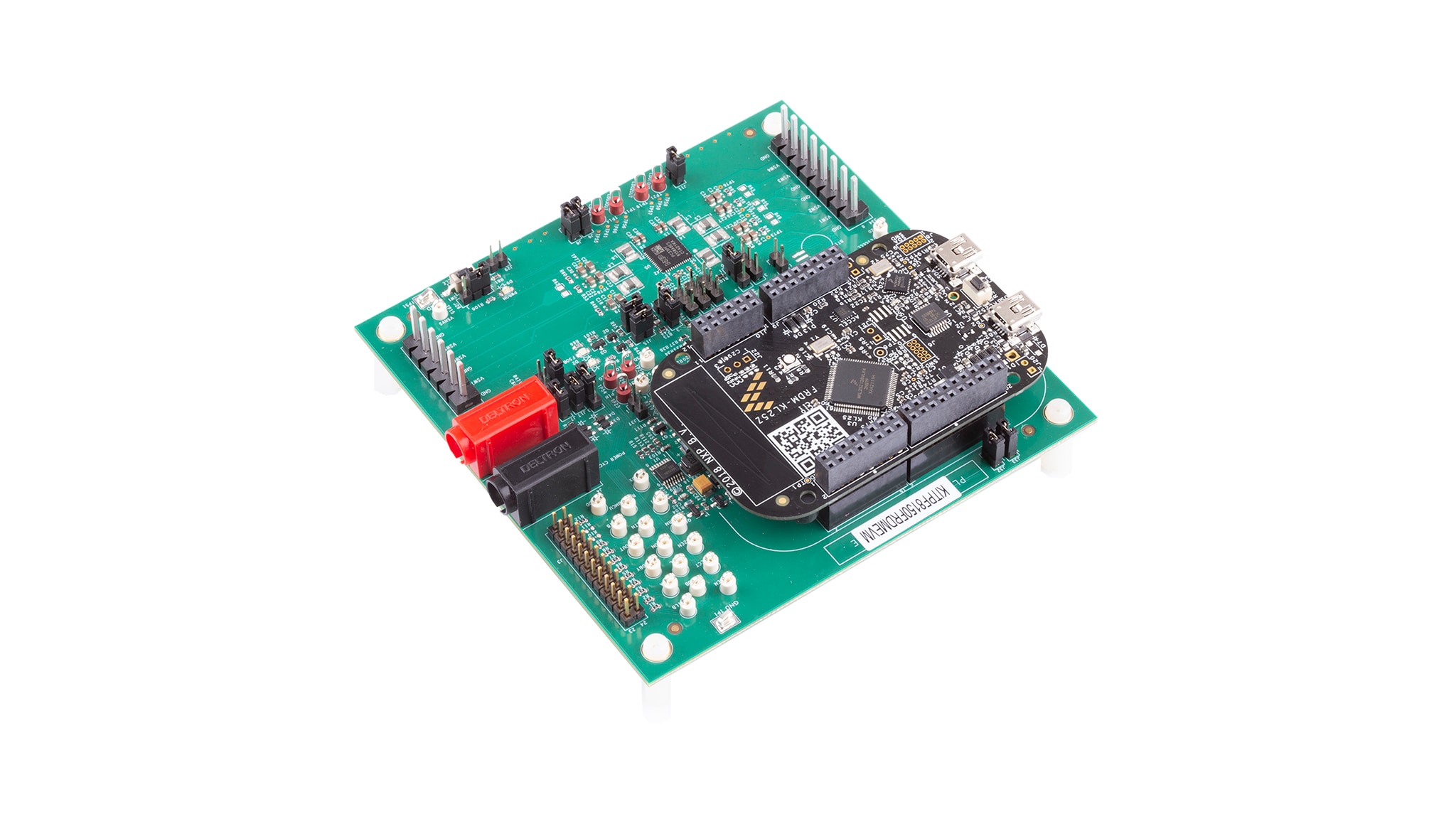

The KITPF8150FRDMEVM and KITPF8250FRDMEVM are evaluation boards featuring the PF8150 and PF8250 power management integrated circuit (PMIC). PF8150 and PF8250 are pin-to-pin compatible devices with PF8100 and PF8200.

The kits integrate all the hardware needed to fully evaluate the featured PMIC. It integrates a communication bridge based on the FRDM-KL25Z development board to interface with the graphic user interface (GUI) software interface to fully configure and control the PF8150/PF8250 PMIC.

対応製品

パワーマネージメント

5 V PMICソリューション

  • PF81-PF82: 高性能プロセッシング・アプリケーション向け12チャネル・パワーマネジメント集積回路 (PMIC)

Features

Key Specifications

  • 2.7 V to 5.5 V operating input voltage range
  • USB-to-inter-integrated circuit (I²C) communication via the FRDM-KL25Z interface
  • Up to 1.0 MHz I²C communication
  • Selectable hardwire default PMIC configuration or one-time programmable (OTP)/try‑before‑buy (TBB) operation
  • Advanced system monitoring/diagnostic via PMIC and/or system analog multiplexer (AMUX)
  • Leader/follower interface connector for multi-PMIC support
  • On-board I/O regulator with 1.8 V/3.3 V selectable output voltage

PMIC Functionality

  • Up to seven switching regulators with multiphase capability
  • Four low-dropout (LDO) regulators with selectable switch-mode operation
  • Programmable output voltage and current limits
  • Programmable switching frequency with selectable frequency spread spectrum
  • Real-time clock (RTC) supplied with programmable coin-cell charger
  • Voltage monitoring circuits
  • System watchdog monitoring

購入オプション

KITPF8150FRDMEVM-Image

クリックして展開

KITPF8150FRDMEVM
アクティブ

KITPF8X50FRDMEVM FRDM EVB KIT PF8150 and PF8250.

    $229.14 USD
    在庫あり :5

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
    KITPF8250FRDMEVM-Image

    クリックして展開

    KITPF8250FRDMEVM
    アクティブ

    KITPF8X50FRDMEVM FRDM EVB KIT PF8150 and PF8250.

      $229.14 USD
      在庫あり :5

      通常 1～2営業日以内に配送

      カートに入れる
      代理店からの注文
