PF0300 Evaluation Board

KITPF0300FRDMEVM 新規
アクティブ

画像にカーソルを合わせると拡大表示されます。

The KITPF0300FRDMEVM enables easy evaluation and development of the PF0300 power management IC, designed for low-voltage automotive radio applications up to 5 V. The evaluation module can operate in standalone mode or be controlled through its USB interface, and all I²C commands are easily managed using NXP's GUI software.

The board is populated with a superset version of the PF0300. The device soldered onto the board supports one-time OTP (One-Time Programmable) fusing, or it can be used in Debug mode to test and validate as many configuration settings as needed before final OTP programming.

ブロック図

PF0300 Evaluation Board

PF0300 PMIC Evaluation board for Automotive Applications fit for ASIL-B.
図を取得する PDF

対応製品

パワーマネージメント

5 V PMICソリューション

  • PF0300: 車載無線用途向けマルチチャネル (4) PMIC：LVBUCK x 3およびLDO x 1

Features

Connectivity

  • FRDM-KL25Z board allows USB connection for easy connection to software GUI (I²C, IOs, Safety outputs, Debug, AMUX, regulators) USB connection for register access, debug mode and programmation

Power Management

  • BUCK1 : 0.5 V to 3.3 V, 3.5 A (Single/Multi phase)
  • BUCK2 : 0.5 V to 3.3 V, 3.5 A (Single/Multi phase)
  • LDO1 : 0.75 V to 3.3 V, 0.5 A

Components

  • LEDs that indicate signal or regulator status

Support

  • Debug mode access
  • OTP fuse programming
  • Connectors allowing easy access to digital signals

購入オプション

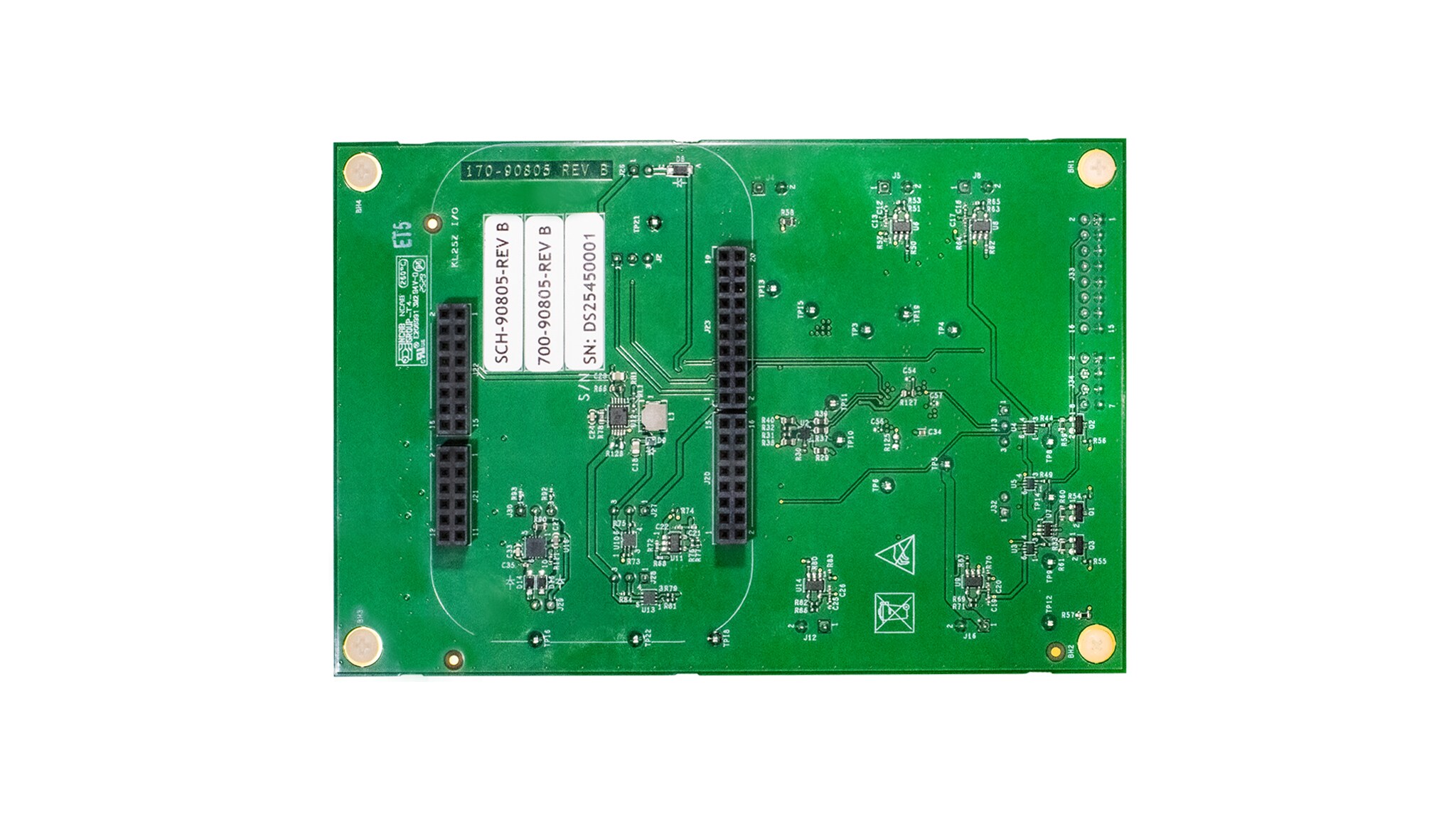

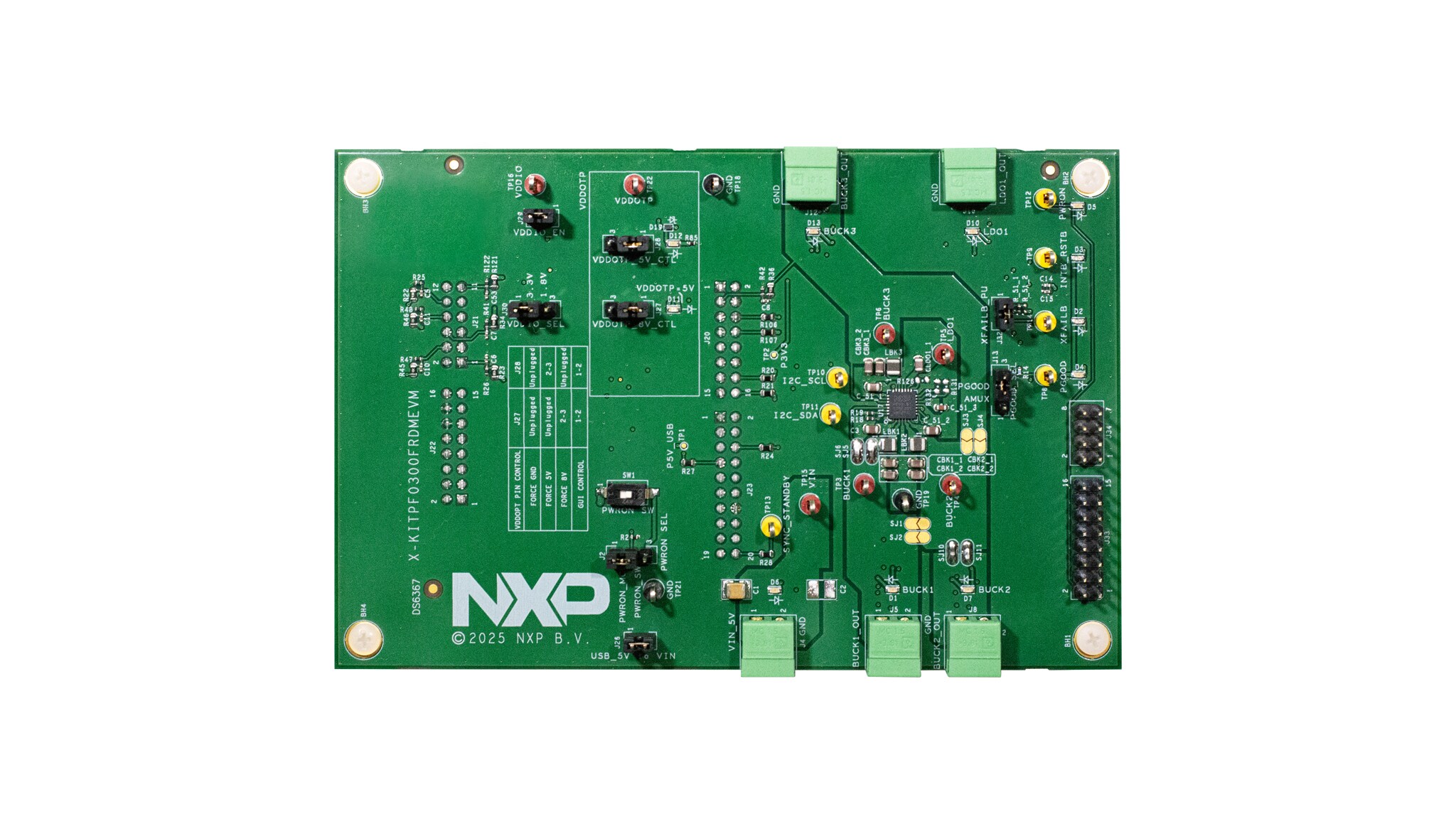

KITPF0300FRDMEVM-Image

クリックして展開

KITPF0300FRDMEVM
アクティブ

PF0300 Evaluation Board.
