IMX-DSI-SDSB

IMX-DSI-SDSB
アクティブ

画像にカーソルを合わせると拡大表示されます。

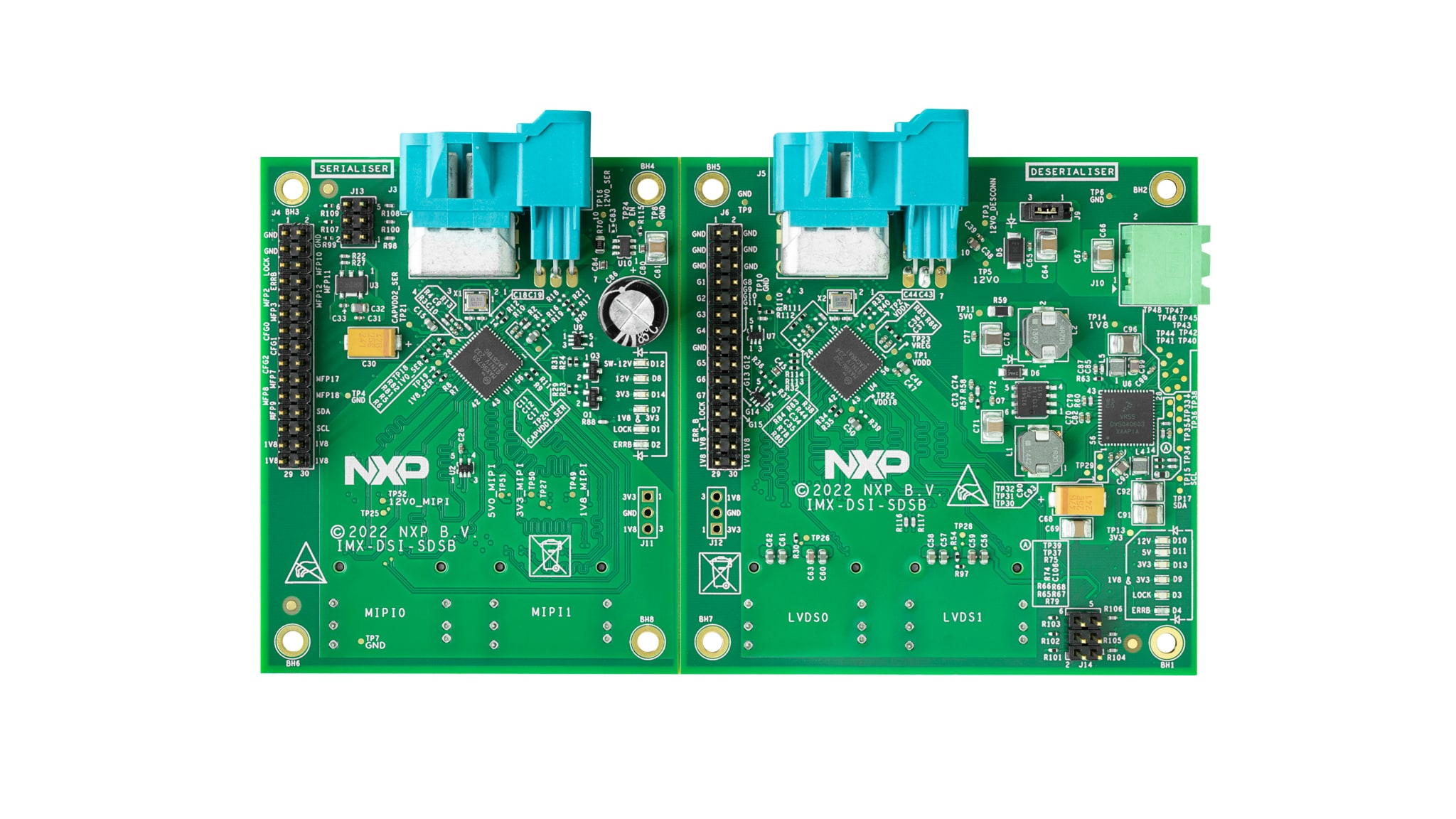

The IMX-DSI-SDSB is a MIPI-DSI SerDes accessory kit that consists of a serializer board and a de-serializer board. The serializer board converts dual MIPI DSI 4-lane input port data to dual GMSL1/2 high-speed serial link protocol, enabling transmission of video data over cables up to 15m in length. The de-serializer board then converts the GMSL1/2 signals to LVDS signals.

ブロック図

IMX-DSI-SDSB

IMX-DSI-SDSB-BD
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

i.MX 9プロセッサ

  • i.MX93: i.MX 93アプリケーション・プロセッサ・ファミリ – Arm® Cortex®-A55、MLアクセラレーション、電力効率に優れたMPU

Features

Serializer Board

  • MAX96789 based
  • Up to 3K (2880x1080/60Hz) over a single GMSL link
  • 2x MINI-SAS connector for dual 4-lane MIPI-DSI input port
  • H-MTD connector for GMSL1/2 port
  • Header for configure signals and GPIOs

De-serializer Board

  • MAX96752 based
  • 2x MINI-SAS connectors for dual 4-lane LVDS output port
  • H-MTD connector for GMSL1/2 port
  • Header for configure signals and GPIOs
  • Support external 12V supply

購入オプション

IMX-DSI-SDSB-Image

クリックして展開

IMX-DSI-SDSB
アクティブ

i.MX Series Accessory Boards.

    $440.00 USD
    在庫あり :10

    通常 1～2営業日以内に配送

    カートに入れる
