Name: FRDMGD3162RPEVMハーフブリッジ評価キット
Price: 411.72 USD
Availability: BackOrder

画像にカーソルを合わせると拡大表示されます。

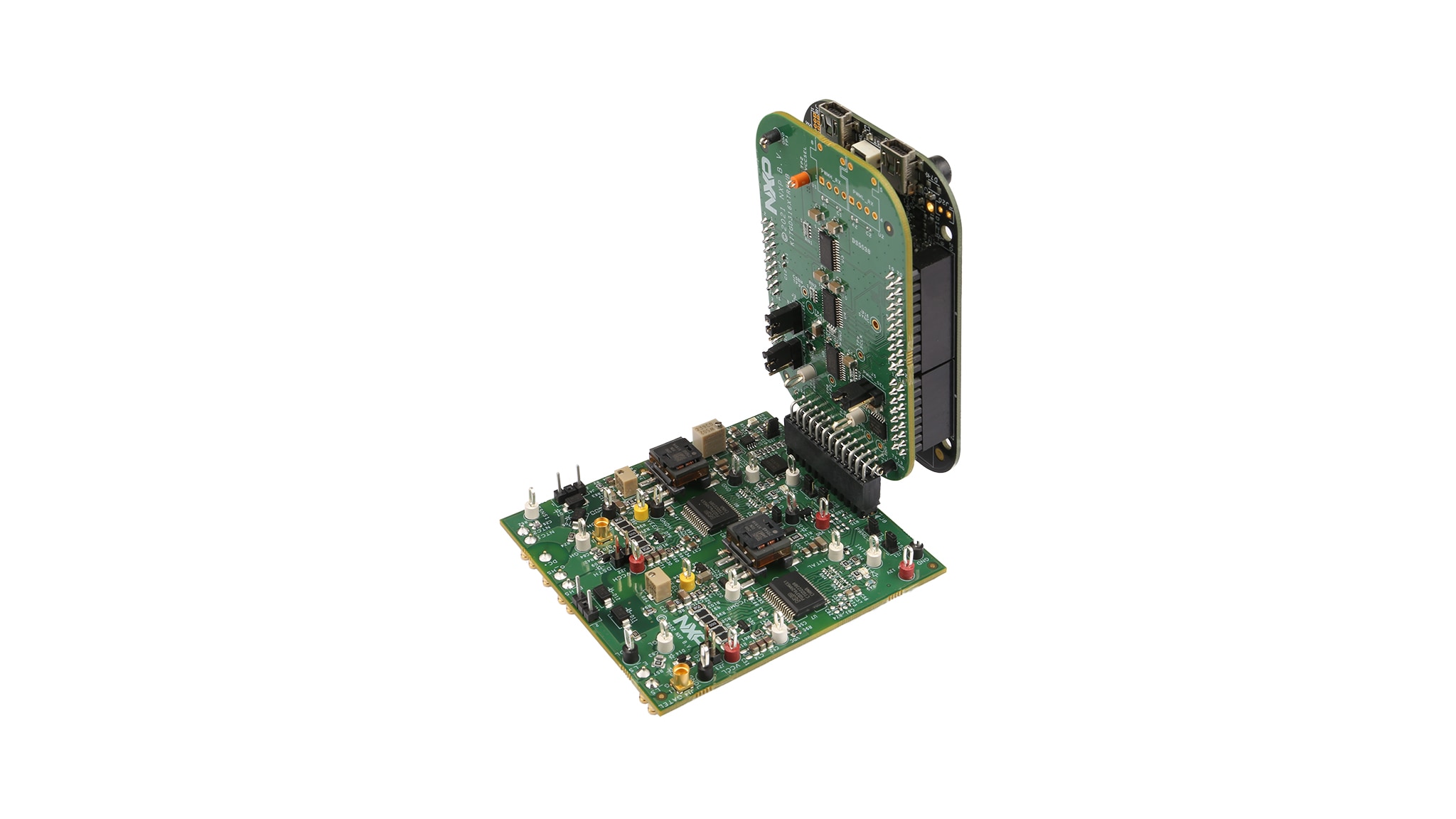

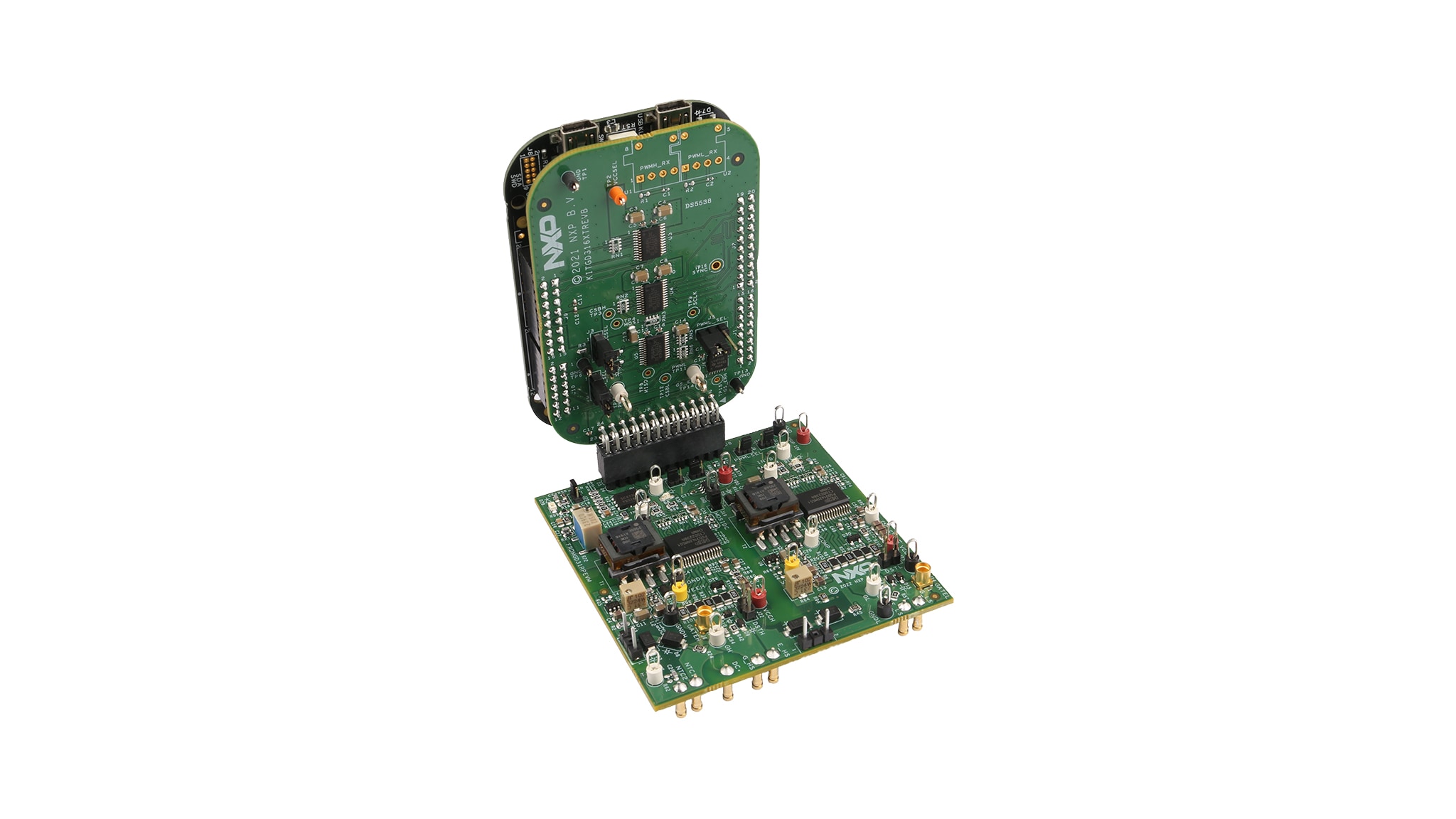

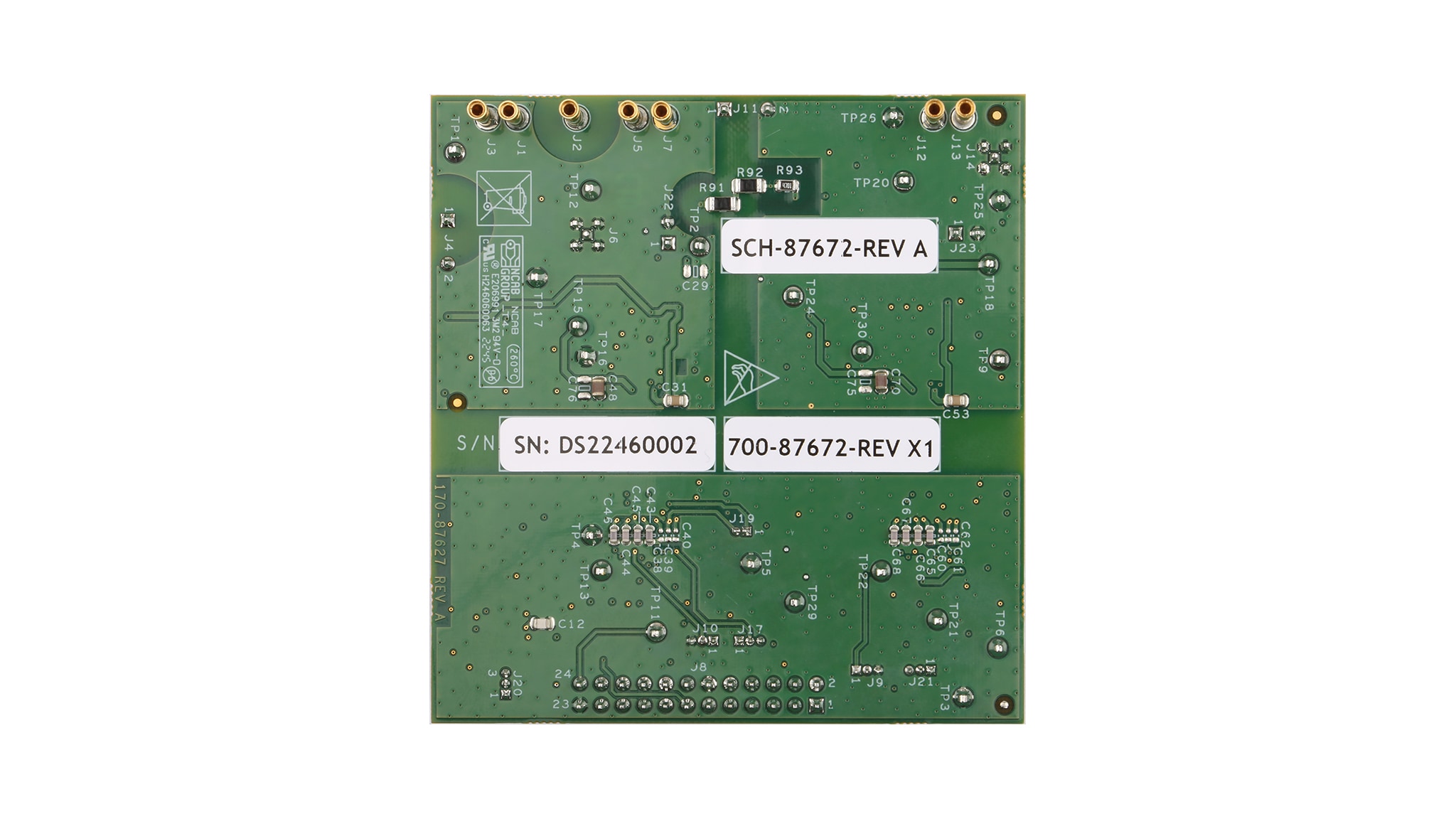

FRDMGD3162RPEVMは、2つのGD3162シングル・チャネルIGBT/SiC MOSFETゲート・ドライブ・デバイスを搭載したハーフブリッジ評価キットです。このキットには、Flex GUIソフトウェアがインストールされたPCとのインターフェース用のFreedom KL25Zマイクロコントローラ・ハードウェアが含まれています。これを使用して、デイジーチェーン構成またはスタンドアロン構成のGD3162ゲート・ドライブ・デバイス上のSPIレジスタと通信することができます。

KITGD316xTREVB変換器ボードは、MCUとGD3162ゲート・ドライバ間で3.3 V信号を5.0 V信号に変換するために使用されます。この評価キットは、ハーフブリッジの評価およびアプリケーション開発を目的としてRoadPakパワー・モジュールを接続するために設計されています。

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

パワー・ドライバ

パワートレイン＆エンジン制御

GD3162: 動的ゲート強度制御を備えた高度な高電圧絶縁ゲート・ドライバ

特長

主な特長

Hitachi RoadPak電源モジュールに対応
キットで使用可能なFlex GUIグラフィカル・ユーザ・インターフェース
デイジーチェーンSPIインターフェースを設定可能
簡単に設定可能なジャンパ・オプション
Flex GUIを使用したSPI設定可能レジスタ・オプション
ダブル・パルスおよび短絡の評価
外部PWM入力用の光ファイバ接続オプション
ユーザー・ガイド利用可能

購入オプション

クリックして展開

FRDMGD3162RPEVM
アクティブ

FRDMGD3162RPEVM Half-Bridge Evaluation Kit.

キットの内容

KITGD316xTREVB変換器（KL25Z MCU搭載）
マイクロUSBケーブル
クイック・スタート・ガイド

$411.72 USD

保留中の在庫

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類

2 ドキュメント

コンパクトリスト

UM11887, FRDMGD3162RPEVM Half-Bridge Evaluation Board - User Manual[UM11887]

PDFMay 8, 2024改訂 2

Fast Motor Drive Board Setup Guides[GS-FRDMGD3162RPEVM]はじめに

HTMLMay 1, 2023

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

1-5件/全 6 設計・ファイル

プリント基板と回路図
KITGD316XTREVB Schematics

PDF改訂 AJul 29, 2021 12:22:00561.99 KBSPF-51967

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
FREEDOM KL25Z Schematics

PDF改訂 FJun 18, 2013 12:21:00321.75 KBSPF-27556

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
プリント基板と回路図
FRDMGD3162RPEVM Schematics

PDF改訂 BApr 17, 2023 11:08:001.25 MBSPF-87627

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
KITGD316XTREVB Design Files

ZIP改訂 1Jan 12, 2023 12:34:001.90 MBKITGD316XTREVB-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
FRDM KL25Z Design Files

ZIP改訂 2Nov 6, 2023 12:34:002.28 MBFRDM-KL25Z-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
Design Tool
FRDMGD3162RPEVM Design Files

ZIP改訂 1Apr 20, 2023 11:00:006.16 MBFRDMGD3162RPEVM-DESIGN-FILES

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

全て表示

ソフトウェア

クイック・リファレンスソフトウェア・タイプ.

3 ソフトウェア・ファイル

スニペット、ブート・コード、ヘッダ、モニタなど
GD31xx Driver Example Code

ZIP改訂 1Feb 6, 2024 17:19:00280.55 KBGD31XX-DRIVER-EXAMPLE-CODE

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
デバッグと可視化ツール
FlexGUI for GD3100 and GD3160 Advanced Gate Driver Evaluation Software

ZIP改訂 0.9.4Aug 7, 2023 06:07:0062.02 MBflexgui-app-des-gd31xx

アカウントが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
デバッグと可視化ツール
FlexGUI: Software Tool for Evaluation of Reference Design Kits

ダウンロード・オプション

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。

FRDMGD3162RPEVMハーフブリッジ評価キット

製品詳細

対応製品

パワー・ドライバ

パワートレイン＆エンジン制御

特長

主な特長

アプリケーション

オートモーティブ

購入オプション

FRDMGD3162RPEVM アクティブ

キットの内容

ドキュメント

絞り込み

ドキュメント (1)

UM11887, FRDMGD3162RPEVM Half-Bridge Evaluation Board - User Manual[UM11887]

ユーザ・ガイド (1)

Fast Motor Drive Board Setup Guides[GS-FRDMGD3162RPEVM]はじめに

Fast Motor Drive Board Setup Guidesはじめに

設計・リソース

デザイン・ファイル

絞り込み

KITGD316XTREVB Schematics

FREEDOM KL25Z Schematics

FRDMGD3162RPEVM Schematics

KITGD316XTREVB Design Files

FRDM KL25Z Design Files

FRDMGD3162RPEVM Design Files

絞り込み

ソフトウェア

絞り込み

GD31xx Driver Example Code

FlexGUI for GD3100 and GD3160 Advanced Gate Driver Evaluation Software
