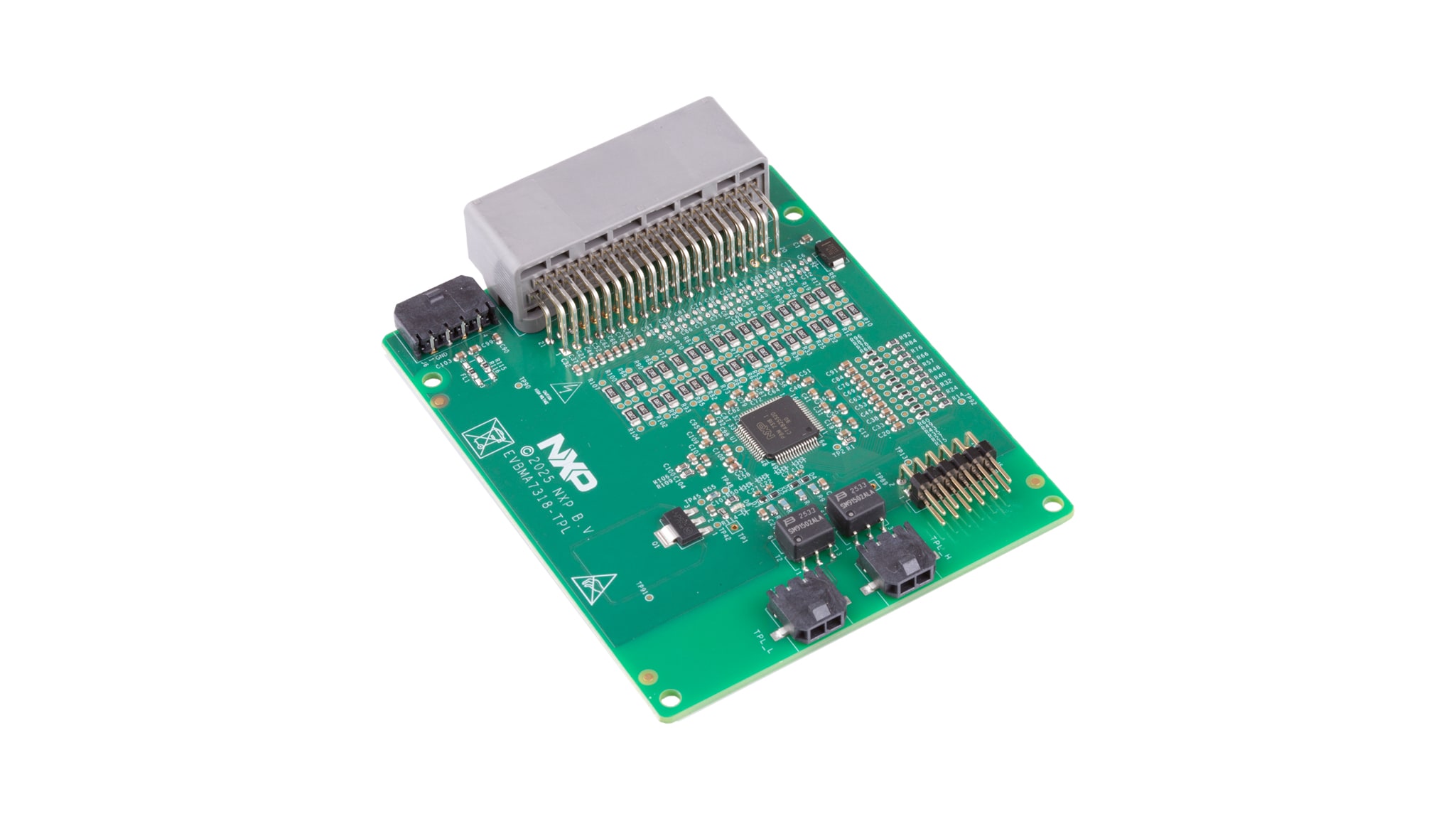

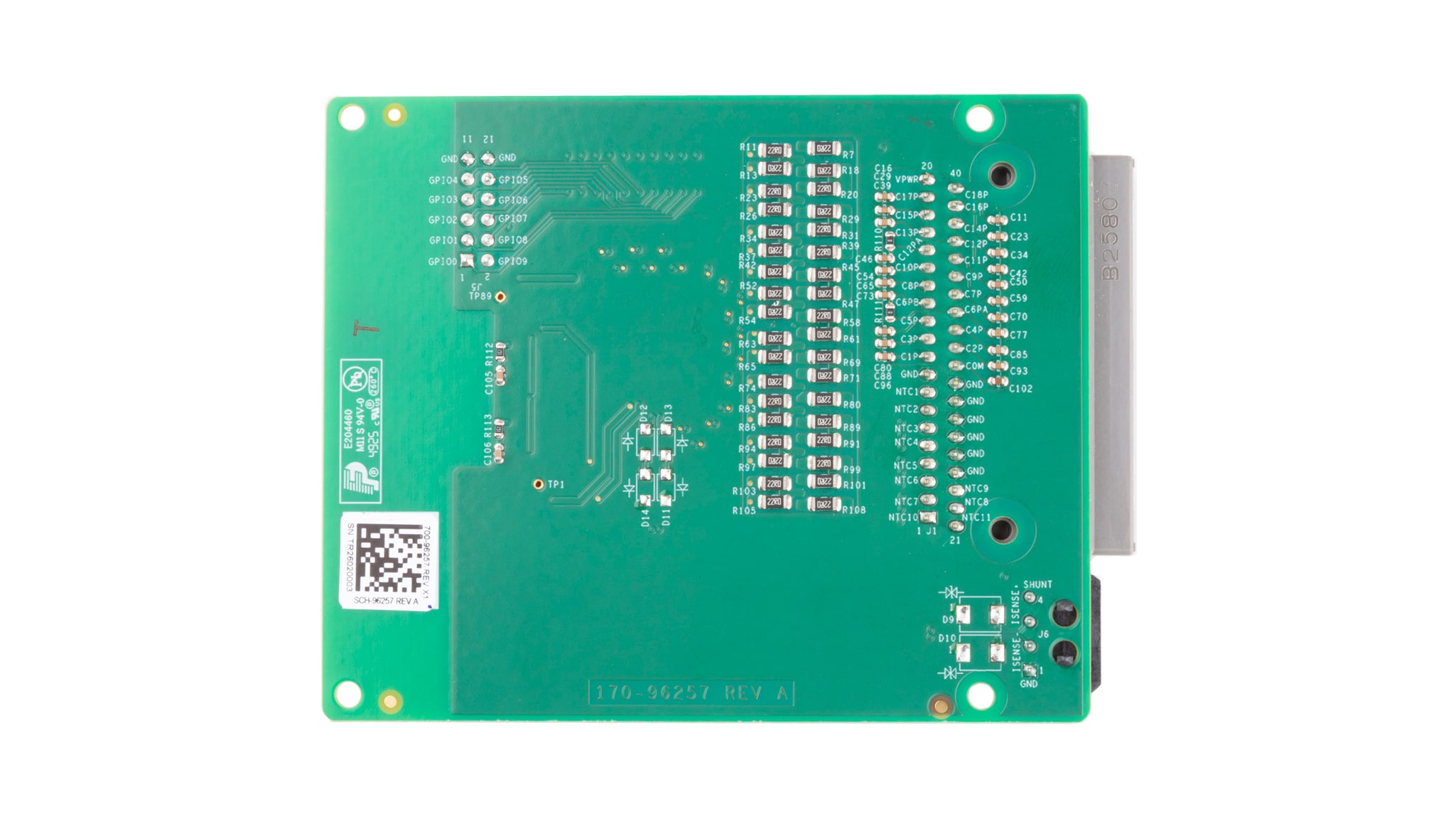

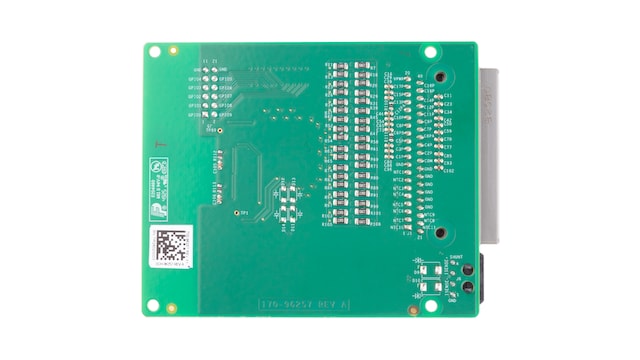

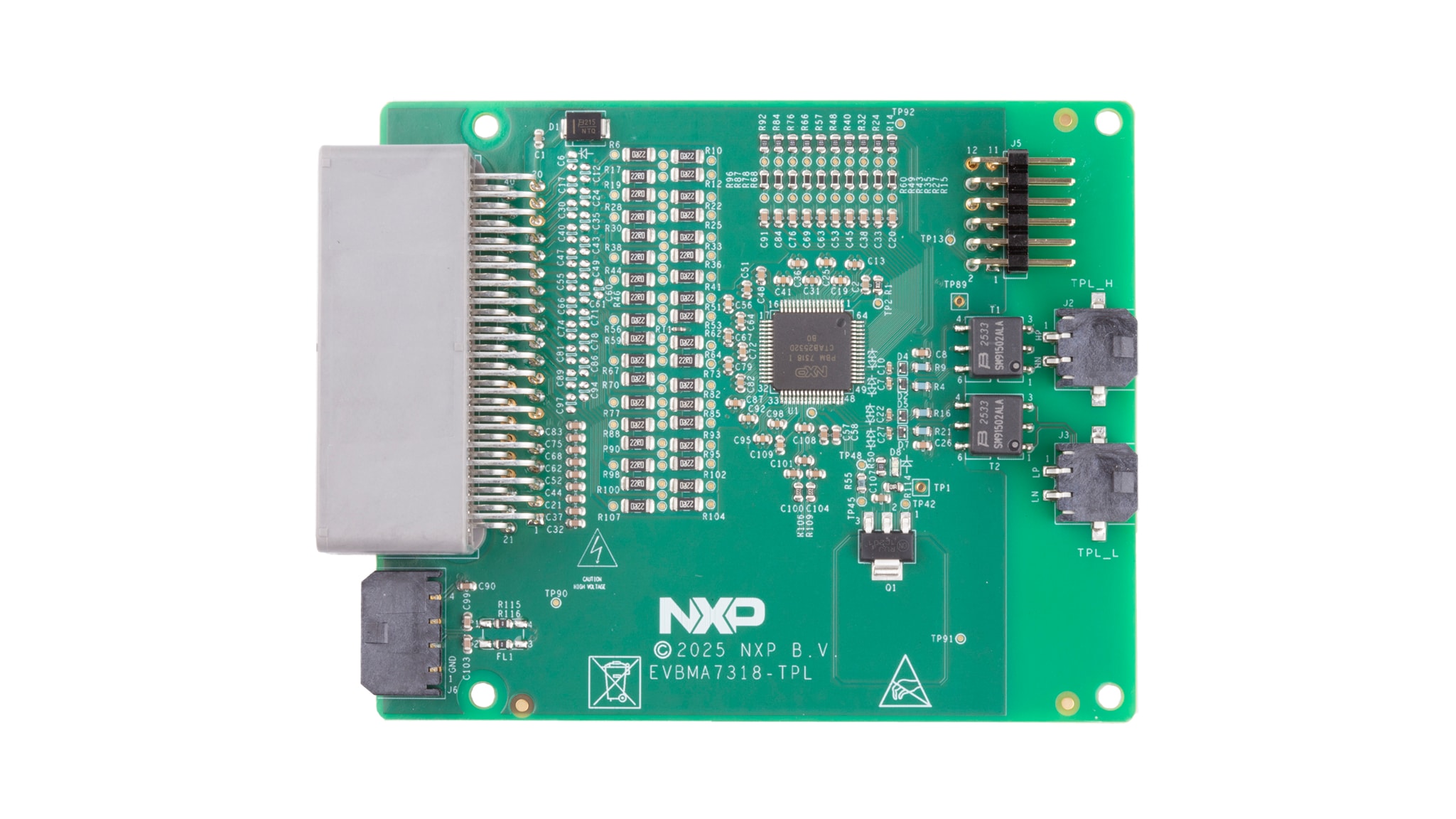

BMx7318 Evaluation Board with TPL Communication

EVBMA7318-TPL 新規

画像にカーソルを合わせると拡大表示されます。

The EVBMA7318-TPL supports a distributed lithium-ion battery management system (BMS) architecture for automotive and industrial applications. The board integrates a single BMA7318 battery cell controller and enables communication with a host controller or PC via Transformer Physical Layer (TPL) or other cell monitoring unit (CMU) boards through TPL with transformer isolation. Each board can measure lithium batteries with 4 to 18 cells and is powered by a 9 volts direct current (VDC) to 90 VDC power source.

ブロック図

EVBMA7318-TPL

BMA7318-BMI7318-BMA7518 Block Diagram
図を取得する PDF

対応製品

バッテリー・マネジメント

バッテリー・セルコントローラ

  • BMA7318-BMI7318-BMA7518: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC

Features

  • Distributed BMS architecture
  • One BMA7318 per board
  • Voltage measurement for up to 18 lithium-ion battery cells with high accuracy
  • 10 temperature-sensing channels
  • Cell balancing current up to 300 mA
  • Current measurement channel with precision/fast mode
  • TPL isolation communication

購入オプション

EVBMA7318-TPL-Image

クリックして展開

EVBMA7318-TPL
アクティブ

BMx7318 Evaluation Board with TPL Communication.

    $312.50 USD
    在庫あり :9

    通常 1～2営業日以内に配送
