800W Bidirectional DC-DC Conversion Solution Based on Programable Digital Signal Controller

BIDIRECTIONAL-RESONANT-DC-DC
アクティブ
拡張ボード

画像にカーソルを合わせると拡大表示されます。

This Design is a proof of concept that will help customer designing their own bidirectional DC-DC convertion systems , it has been fully developped , validated and tested. NXP provides all the necessary material to customize this design with schematics, bill of material, firmware, application note, technical training video, user's guide, getting started guide.

ブロック図

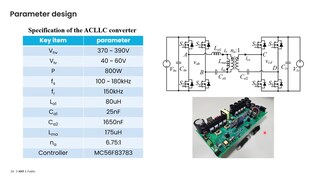

Bidirectional 800w DC-DC Conversion Based on Programable Digital Signal Controller

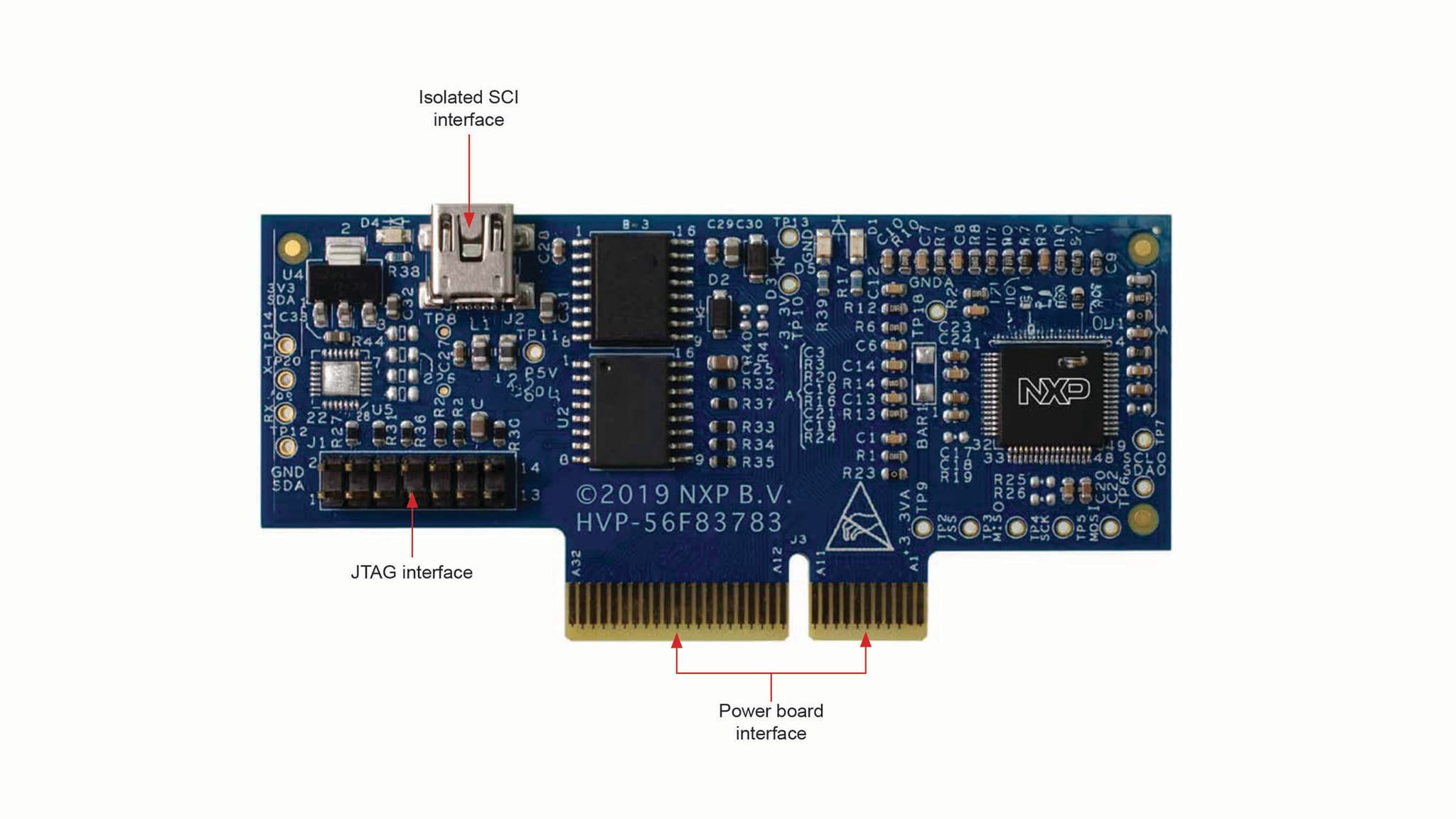

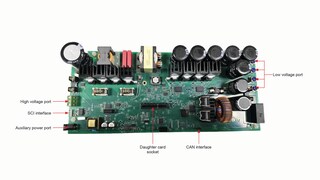

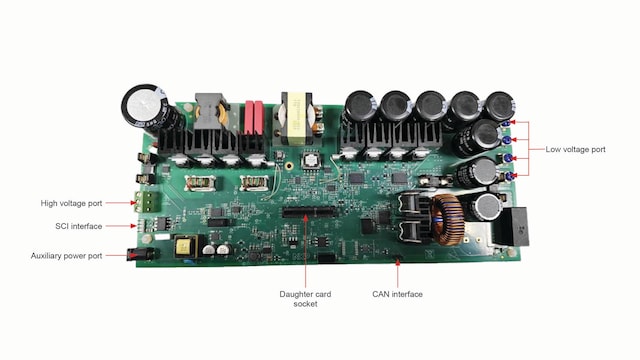

Bidirectional DC-DC Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

32ビット56800EX/EFコア

  • MC56F83xxx: Performance Level Digital Signal Controllers, USB FS OTG, CAN FD

パワー・ドライバ

パワートレイン＆エンジン制御

  • GD3100: Advanced High Voltage Isolated Gate Driver for IGBT and SiC MOSFETs

インターフェース

CAN with Flexible Data Rate

  • TJA1052IT: Galvanically-Isolated High-Speed CAN Transceiver

パワーマネージメント

電源スイッチ内蔵AC-DCコントローラ

  • TEA1721AT: HV Start-Up Flyback Controller with Integrated MOSFET for 5 W Applications, F~burst = 430 Hz

Features

Key Features

  • Fully programmable Digital Signal Controller based solution
    • Highly optimized libraries, RTCESL, help speed development and improve code execution efficiency
  • CLLC topology to enable bi-directional power conversion
  • Active synchronous rectifier with optimized controller peripherals
  • Hybrid modulation mode of the PFM + PSM + burst mode for wide voltage gain range and high efficiency
  • 2P2Z digital controller enabled by NXP library for fast dynamic response
  • Constant voltage (CV) and constant current (CC) working mode for battery application
  • Modular software and hardware design for convenient internal reuse and customer evaluation
  • Isolated USB interface for the FreeMASTER connection
  • Isolated SCI communication between primary side and secondary side
  • Over-current, over/under-voltage, and over-temperature protection functions
