12 V Lead-Acid Battery Management System with LIN

RD9Z1-638-12V
製造中止

画像にカーソルを合わせると拡大表示されます。

The RD9Z1-638-12V is a Battery Management System (BMS) built to demonstrate the MM9Z1J638 Battery Sensor Module capabilities in a 12 V lead-acid application where high EMC performance is required to obtain high accuracy measurements on key battery parameters.

ブロック図

12V Battery LIN

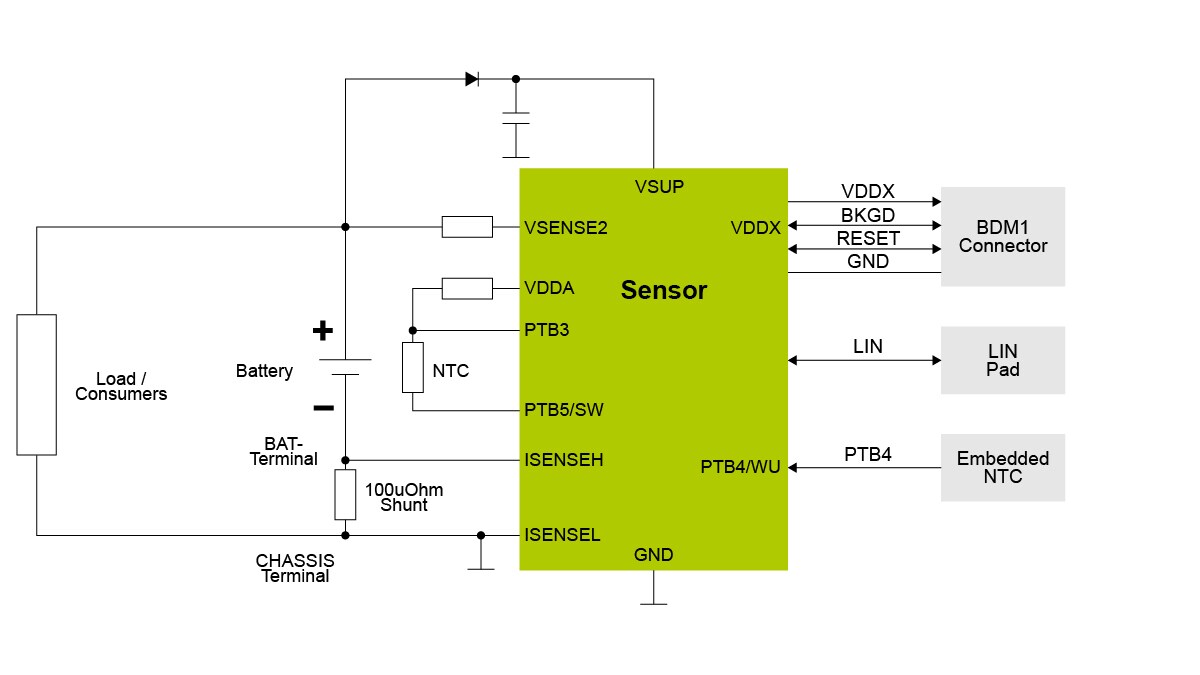

RD9Z1-638-12V LIN Block Diagram
図を取得する PDF

対応製品

バッテリー・マネジメント

バッテリー・センサ

  • MM9Z1_638: CAN/LIN対応バッテリー・センサ

Features

MagniV S12Z MCU

  • Embedded MCU: 16-bit S12Z MCU

Power Management

  • Embedded power management

Sensing

  • Battery voltage sensing input (VSENSE2)
  • Internal temperature sensing
  • Embedded NTC for temperature sensing (PTB4)
  • Battery current sensing via mounted shunt (ISENSE)

Interfaces

  • LIN 2.2/2.1/2.0 interface

BDM Interface

  • BDM interface (For MCU programming and debugging)

購入オプション

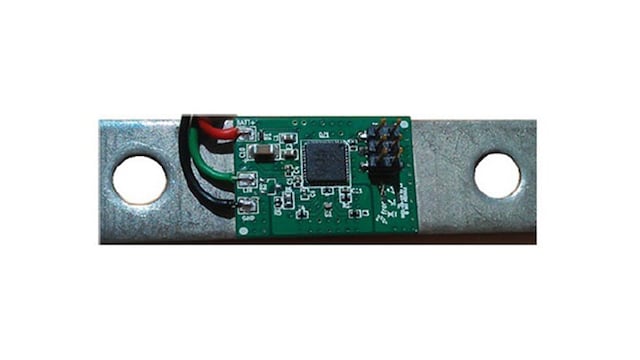

RD9Z1-638-12V-Image

クリックして展開

RD9Z1-638-12V
製造中止

Reference Design - MM9Z1_638, automotive Battery Management System for 12V Lead-Acid batteries.
