±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ
- このページでは、新規設計を推奨しない製品に関する情報を掲載しています。
FXLS8962AFは生産終了となっており、新規設計非推奨の製品です。NXPでは、ピン/スイッチ互換の以下の製品への置き換えをご検討いただくよう推奨いたします。
- FXLS8964AF/67AF：車載アプリケーション向け
- FXLS8974CF：インダストリアル/IoTアプリケーション向け
FXLS8962AFは、超低消費電力のモーション検出ウェイクアップ機能を必要とするアプリケーション向けに設計されたコンパクトな3軸加速度センサです。このデバイスは、AEC-Q100に適合し、動作温度範囲も拡張されており、車載およびインダストリアルIoTの「モーション・センシング」アプリケーションに最適な選択肢です。

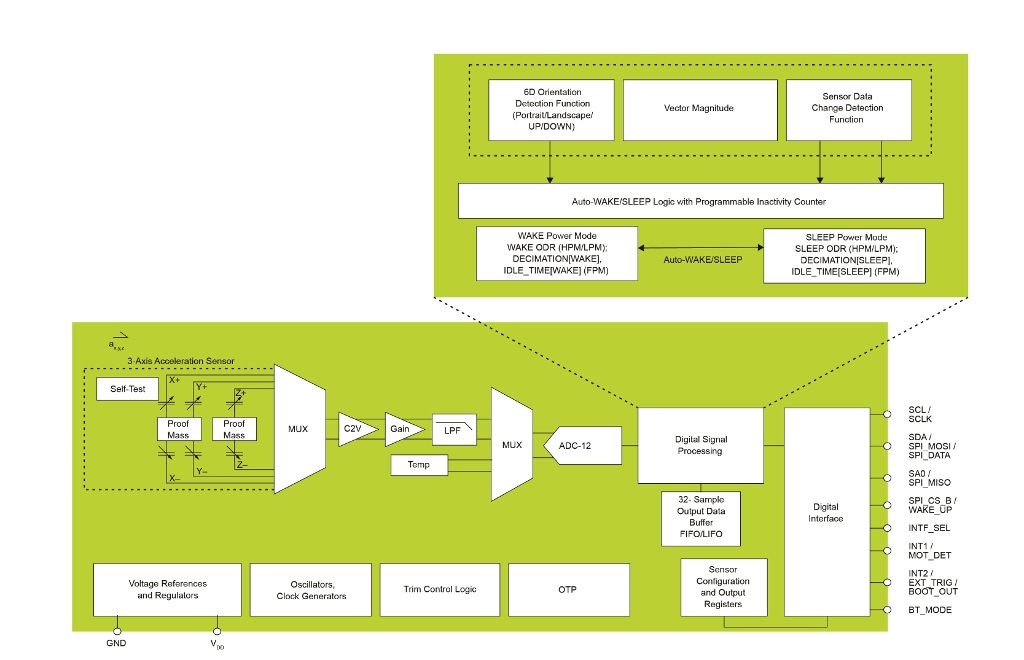

このスマート・センサには、慣性イベント検出用のSDCDブロック、自動ウェイク/スリープ、32サンプルFIFO/LIFOバッファ、シングル・ワイヤ・インターフェースなどの高度なデジタル機能が搭載されており、システム全体の消費電力の削減とホストによるデータ収集の簡素化を実現します。
製品詳細
特長
コンパクトなパッケージ
- 2 mm x 2 mm x 0.95 mmの10ピンDFNパッケージ
産業用規格に適合
- AEC-Q100、-40°C～+105°Cの拡張温度範囲
堅牢な設計
- EMC準拠のウェッタブル・フランク付きDFNパッケージ
低消費電力
- ≤ 1 μA IDD（最大6.25 Hz）、20 μA IDD（400 Hz）
- スタンバイ・モードで650 nA
- 休止モードで50 nA
超低消費電力ウェイクアップ
- 専用の超低消費電力モーション検出モードとシングル・ワイヤ・インターフェース・オプション
フルスケール範囲
- ±2 g / ±4 g / ±8 g / ±16 g
分解能
- 12ビット
出力データ・レート
- 0.78 Hz～3200 Hz
通信インターフェース
- I2C（最大1 MHz）とSPI（最大4 MHz）
構成可能な割込み
- 自由落下、モーションの有無、高g/低g、その他の慣性イベント用のSDCDブロック
- ベクトル振幅
- 方向（横、縦、上、下）
- FIFO/LIFO（144バイト）
- 自動スリープ解除による省電力
双方向のセルフテスト診断
- デバイスの動きや向きは結果に影響しない
部品番号： FXLS8962AF.
