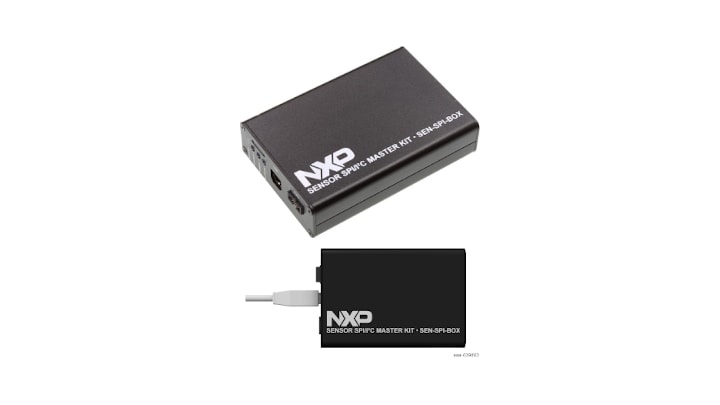

Evaluation Tool for Automotive Sensors

SEN-SPI-BOX
アクティブ

画像にカーソルを合わせると拡大表示されます。

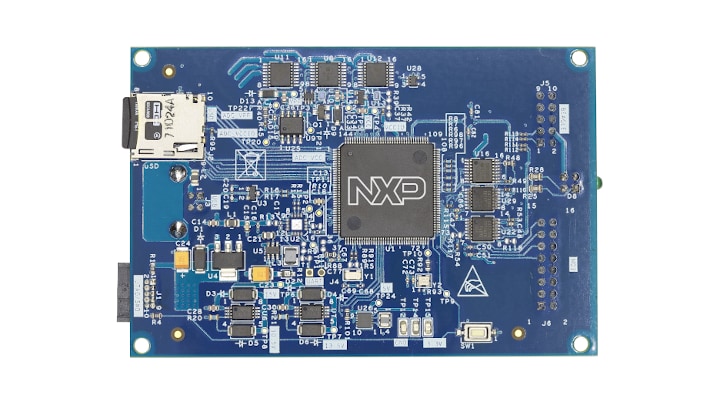

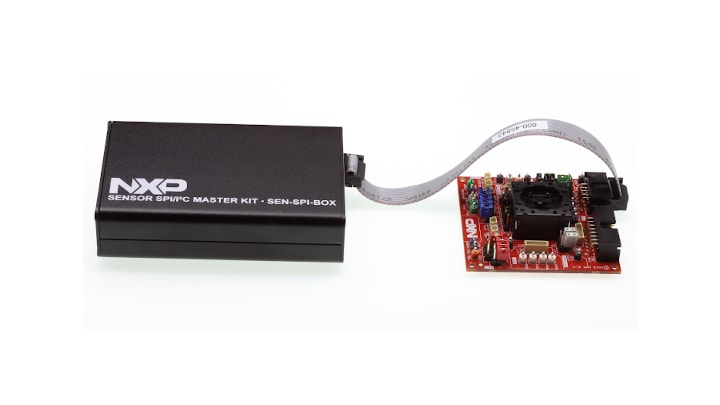

The NXP SEN-SPI-BOX kit provides a full-solution of built-in functionalities to communicate with any SPI/I²C sensor. The kit graphs real-time data, executes custom scripts and verifies sensor status. The board is a generic SPI/I²C evaluation board, compatible with some of the NXP sensor families such as FXLS90xxx automotive digital accelerometers.

Optional adapter boards may be purchased separately to add to the SEN-SPI-BOX kit PSI5 and/or DSI3 capabilities.

ブロック図

SEN-SPI-BOX Block Diagram

SEN-SPI-BOX Block Diagram
図を取得する PDF

対応製品

センサ

加速度センサ

  • FXLS93: PSI5車載セーフティ・デジタル加速度センサ
  • FXLS90: DSI3/SPI車載セーフティ・デジタル加速度センサ

オートモーティブ・セーフティ向け圧力センサ

  • FXPS7140X: FXPS7140X Automotive Safety Pressure Sensor DSI3 and PSI5

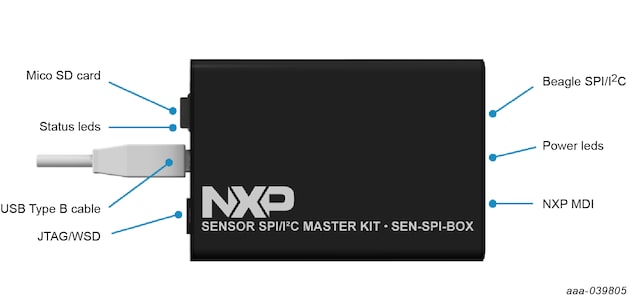

Features

Microcontroller (MCU)

  • MK64FN1M0VLQ12

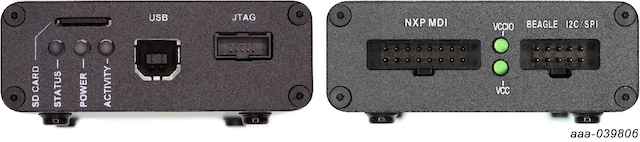

Connectivity

  • USB
  • microSD card

Content

  • 1x USB type-B cable

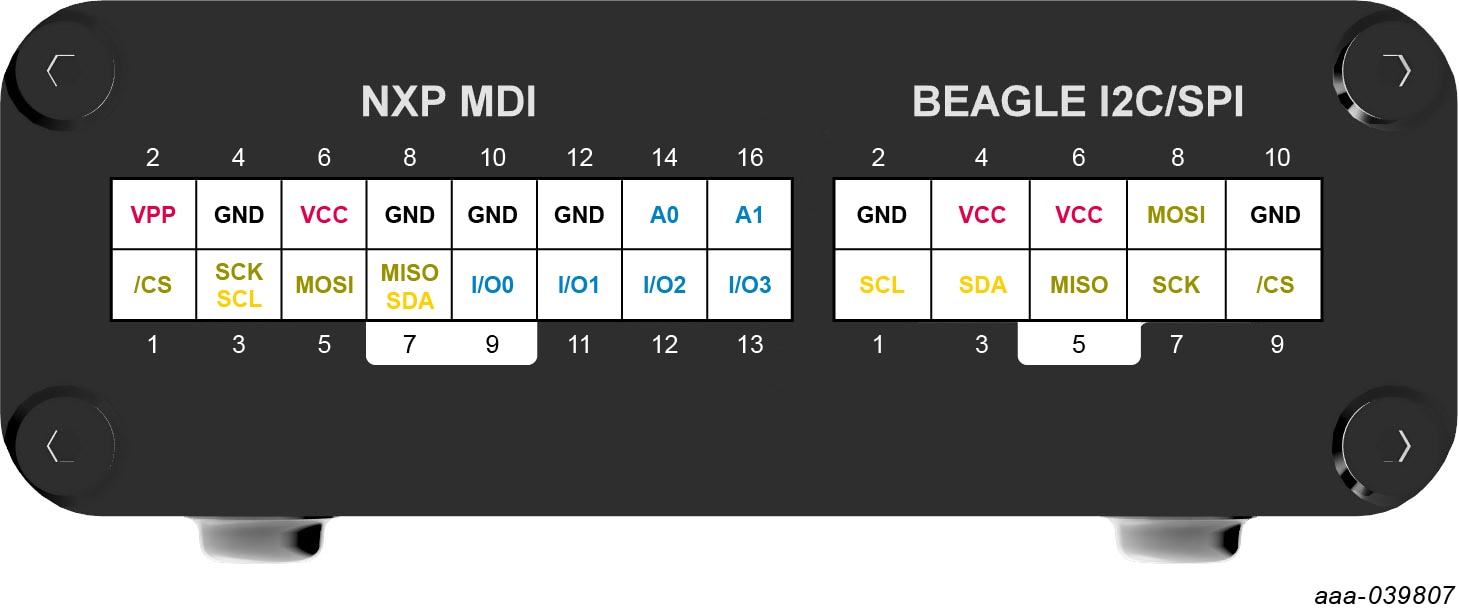

  • 1x Beagle ribbon cable (10-pin)
  • 1x NXP MDI ribbon cable (16-pin)
  • 1x Debug cable (10-pin)
  • 1x 8 GB micro SD card
  • 1x uSd to PC adapter

Supported voltages

  • Support 3.3 V and 5 V device
  • Auxiliary supply 10.5 V or 13.5 V

Software

  • Fully supported by the NXP FFV Tool software

Supported Sensor

  • FXLS90xxx
  • FXLS93xxx (requires SEN-PSI5-ADAPTER)
  • MMA69xx
  • FXLS8962

購入オプション

SEN-SPI-BOX-Image

クリックして展開

SEN-SPI-BOX
アクティブ

Evaluation Tool for Automotive Sensors.

    $483.00 USD
    在庫あり :5

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
    SEN-PSI5-ADAPTER-Image

    クリックして展開

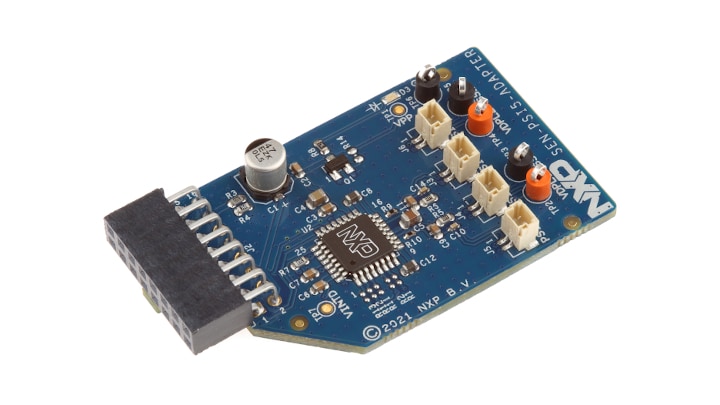

    SEN-PSI5-ADAPTER
    アクティブ

    Evaluation Tool for Automotive Sensors.

      $103.50 USD
      在庫あり :2

      通常 1～2営業日以内に配送

      カートに入れる
      代理店からの注文
      SEN-DSI3-ADAPTER-Image

      クリックして展開

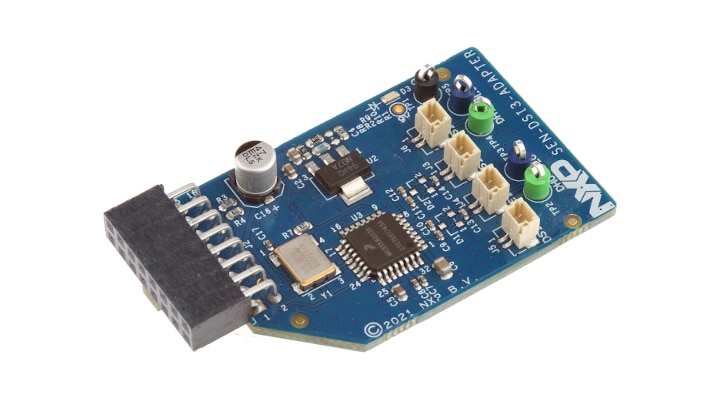

      SEN-DSI3-ADAPTER
      アクティブ

      Evaluation Tool for Automotive Sensors.

        $103.50 USD
        保留中の在庫
        カートに入れる
        代理店からの注文
