The MPC560xE family of MCUs enables advanced driver assistance, surround-view, camera-based systems, and industrial applications. MPC560xE MCUs are gateway systems, designed to move data from different sources via Ethernet to a receiving system and vice-versa.
MPC560xE MCUs allow for greater levels of system integration, also helps to enable the miniaturization of camera modules while reducing system costs and time-to-market.
MPC560xE MCUs offers a comprehensive development toolset, designed to simplify and accelerate system design: MPC5604ES includes a software license package consisting of Ethernet streaming and camera application software as well as Autosar OS.
Disclaimer: Please contact your local NXP sales representative or a NXP authorized distributor to get access to the software.
部品番号： SPC5604EEF2MLH, SPC5604ESF2MLH, SPC5604ESF2VLH, SPC5606EEF2VMC, SPC5606EF2VMC.

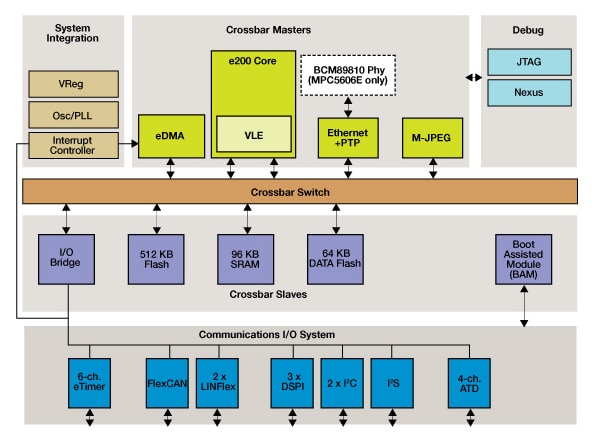

| Feature | MPC5604E | MPC5606E (SiP: MPC5604E + Ethernet PHY) |
|
|---|---|---|---|
| Package | LQFP 100 (For SW development only) |
LQFP 64 (Production Package) |
121-pin MAPBGA |
| CPU | e200z0h, 64 MHz, VLE only, no SPE | ||
| Flash with ECC | CFlash: 512 KB (LC) DFlash: 64 KB (LC, area optimized) | ||
| RAM with ECC | 96 KB | ||
| DMA (Direct Memory Access) | 16 channels | ||
| PIT (Periodic Interrupt Timer) | Yes | ||
| SWT (Software Watchdog Timer) | Yes | ||
| FCU (Fault Collection Unit) | Yes | ||
| Ethernet | 100 MB MII | 100 MB MII-Lite | 100 MB MII |
| Video Encoder | 8/12 BPP | ||
| Physical Interface | NA | NA | Broadcom BroadR-Reach BCM89810 |
| Audio Interface | 6x Stereo (4x synchronous + 2x synchronous/asynchronous) | ||
| ADC (10-bit) | 4 channels + VDD_IO + VDDCore + TSens + VGate Current | ||
| Timer I/O (eTimer) | 6 channels | ||
| SCI (LINFlex) | 2x | ||
| SPI (DSPI) | DSPI_0: 2 chip selects DSPI_1: 2 chip selects DSPI_2: 4 chip selects |
||
| CAN (FlexCAN) | 1x | ||
| I2C (Inter-Integrated Circuit serial interface) | 2x | ||
| Supply | 3.3 V IO 1.2 V core with dedicated ballast source pin in two modes: • Internal ballast • External supply (using power on reset pin) |
||
| Phase Lock Loop (PLL) | FMPLL | ||
| Internal RC Oscillator | 16 MHz | ||
| External Cyrstal Oscillator | 4 MHz–40 MHz | ||
| CRC | Yes | ||
| Debug | JTAG, Nexus2+ | JTAG | JTAG, Nexus2+ |
| Ambient Temperature | –40 °C to +125 °C | -40°C to +105°C | |
