LPCXpresso802 for the LPC802 family of MCUs

OM40000

画像にカーソルを合わせると拡大表示されます。

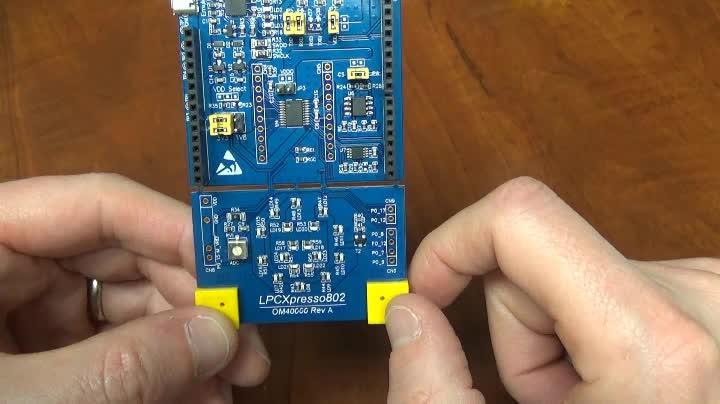

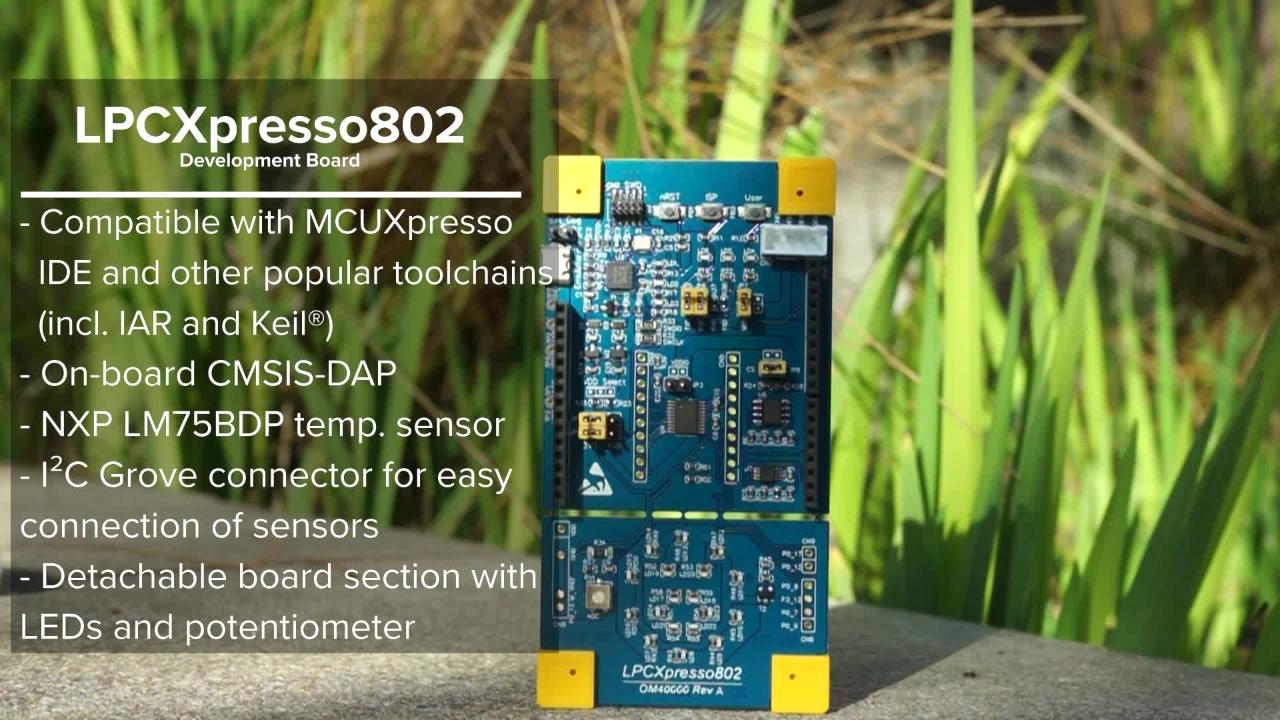

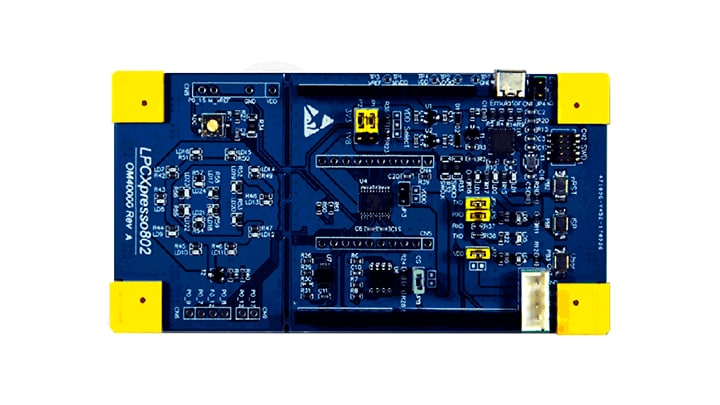

The LPCXpresso802 board provides a powerful and flexible development system for NXP’s low-end Arm® Cortex®-M0+ based MCUs. The LPCXpresso802 board was created to enable evaluation of and rapid prototyping of the LPC802 family of MCUs. The board is compatible with NXP’s MCUXpresso Integrated Development Environment (IDE) and other popular toolchains including IAR and Keil.

製品詳細

セクションを選択:

対応製品

プロセッサ＆マイクロコントローラ

LPC800 Arm Cortex-M0+

  • LPC80X: LPC800：32ビットArm® Cortex®-M0+ベースの低コストMCU

Features

Processor

  • LPC802 Arm Cortex-M0+ MCU running at up to 15 MHz
  • Compatible with MCUXpresso IDE and other popular toolchains (incl. IAR and Keil®)

Memory

  • 1 MB Win bond SPI flash

Connectivity

  • I²C Grove connector for easy connection of sensors, or to use the LPCXpresso802 as an I/O expander peripheral

Debug

  • On-board CMSIS-DAP (debug probe) with VCOM port, based on LPC11U35 MCU
  • Debug connector to allow debug of target LPC802 MCU using an external probe

Sensors

  • NXP LM75BDP temperature sensor

Components

  • LPC802 ISP and User/Wake buttons
  • LPC802 Reset button
  • Detachable board section with LEDs and potentiometer for prototyping and demo development

購入オプション

OM40000-Image

クリックして展開

  • OM40000

  • LPCXpresso802 Development Board for the LPC802 family of MCUs.

    • LPCXpresso802 board
    • 在庫状況: 在庫あり
    • 在庫: 11
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-5 の 7 ドキュメント

全て表示

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

2 設計・ファイル

  • プリント基板と回路図

    Schematic for LPCXpresso802 Revision A

    ZIP改訂 0Jan 30, 2018 10:27:00130.2 KBSCH_LPCXpresso802
    サインインが必要です
    ダウンロード
  • プリント基板と回路図

    Design file sources for LPCXpresso802 Revision A

    ZIP改訂 0Jan 30, 2018 10:35:001.3 MBLPCXpresso802_Ver_A
    サインインが必要です
    ダウンロード

ソフトウェア

フィルタ

3 ソフトウェア・ファイル

  • ソフトウェア開発キット

    LPC802 Example Code Bundle MCUXpresso

    ZIP改訂 1.5Aug 8, 2018 13:21:00430.9 KBLPC802-EX-CODE-MCUXPRESSO
    サインインが必要です
    ダウンロード
  • ソフトウェア開発キット

    LPC802 Example Code Bundle KEIL

    ZIP改訂 1.5Aug 8, 2018 13:21:00323.7 KBLPC802-EX-CODE-KEIL
    サインインが必要です
    ダウンロード
  • ホストデバイスドライバー

    Firmware and drivers for LPC11U35 debug probes

    ZIP改訂 1.07Jul 6, 2018 16:38:00326.8 KBLPC11Uxx-Debug-Probe-VCOM
    サインインが必要です
    ダウンロード

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
