Evaluation Kit - MC10XS3535, Front Corner Light Switch

KIT10XS3535EVBE
アクティブ

画像にカーソルを合わせると拡大表示されます。

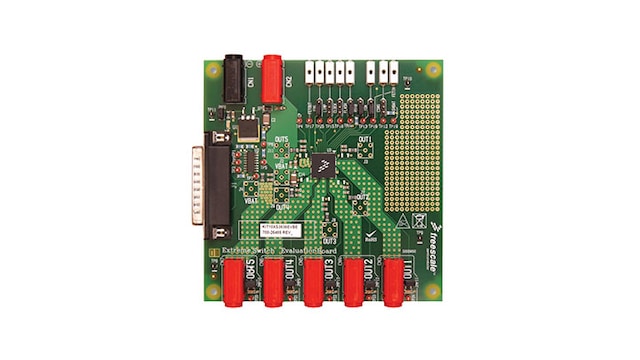

The KIT10XS3535EVBE Evaluation board supports the 10XS3535, which is designed for low-voltage automotive and industrial lighting applications. Its five low RDS(ON) MOSFETs (three 10 mΩ, two 35 mΩ) can control the high sides of five separate resistive loads (bulbs, Xenon-HID modules and LEDs). Programming, control, and diagnostics are accomplished using a 16-bit SPI interface (3.3 V or 5.0 V). Each output has its own PWM control via the SPI. The 10XS3535 has highly sophisticated failure mode handling to provide high availability of the outputs. Its multiphase control and output edge shaping improves electromagnetic compatibility (EMC) behavior.

製品詳細

Features

Connectivity

  • 16-bit SPI communication interface with daisy chain capability

Power Management

  • Over-current shut down detection
  • Power net and reverse polarity protection
  • Low-power mode
  • External smart power switch control including current recopy
  • Current sense output with SPI-programmable multiplex switch and Board Temperature Feedback

User Components

  • Triple 10 mΩ and Dual 35 mΩ high side switches
  • LEDs control including accurate current sensing and low duty cycle capability
  • Fully protected switches

Tools and OS Support

  • Digital diagnosis feature
  • Fail mode functions including auto restart feature

General Specifications

  • PWM module with multiphase feature including prescaler

購入オプション

KIT10XS3535EVBE-Image

クリックして展開

KIT10XS3535EVBE
アクティブ

Evaluation Kit - MC10XS3535, Smart Front Corner Light Switch (Triple 10 mOhm and Dual 35 mOhm).
