1. パッケージの内容

注：+12 V電源とmicro USBケーブルはパッケージに含まれていません。+12 Vコネクタは、外径5.5 mm/内径2.1 mmのセンタープラス、バレル型になります。

1.1 S32K3X4EVB-T172評価ボードについて

S32K3X4EVB-T172-Callouts-204

完了としてマーク：1.1 S32K3X4EVB-T172評価ボードについて

1.2 ブロック図の特長

S32K3X4EVB-T172 Evaluation Board

完了としてマーク：1.2 ブロック図の特長

次へソフトウェアの入手

2. ソフトウェアの入手

ビデオをご覧いただくか、以下のステップ・バイ・ステップ・ガイドに従ってS32K3X4EVB-T172評価ボードをセットアップしてください。

2.1 統合開発環境 (IDE) の入手

S32 Design Studio IDE for S32 Platformをダウンロードしてインストールします。

注：アクティベーション・コードは電子メールで送信されます。

S32 Design Studio IDEのダウンロード

完了としてマーク：2.1 統合開発環境 (IDE) の入手

2.2 S32K3xx開発パッケージのインストール

トップメニューから［Help（ヘルプ）］→［S32DS Extensions and Updates（S32DSの拡張と更新）］の順に進み、［S32DS Extensions and Updates（S32DSの拡張と更新）］を開きます。「S32K3xx development package（S32K3xx開発パッケージ）」に移動して、パッケージをインストールします。

注：インストールで問題が発生する場合は、最新バージョンのS32 Design Studio PlatformパッケージおよびS32 Design Studio Platform Toolsパッケージがインストールされていることを確認してください。

S32K3リアルタイム・ドライバのインストールを続行します。

完了としてマーク：2.2 S32K3xx開発パッケージのインストール

2.3 Elektrobit tresos Studioおよびリアルタイム・ドライバのダウンロードとインストール（AUTOSARユーザーのみ）

S32K3標準ソフトウェア・パッケージからElektrobit tresos Studio / AUTOSAR構成ツールをダウンロードし、インストールしてください。

S32K3標準ソフトウェア・パッケージからCortex-M向けS32K3リアルタイム・ドライバの.exeファイルをダウンロードし、インストールしてください。

インストーラはディスク上のEB tresosのインストール・ディレクトリを要求し、構成の時間を節約します。

注：アクティベーション・コードは電子メールで送信されます。EB tresosよりも先にRTDをインストールした場合は、「path=C:/NXP/SW32K3_RTD_4.4_x.y.z」という内容を含むSW32K3_RTD_4.4_x.y.z.linkファイルをC:\EB\tresos\linksフォルダに作成します（x、y、zはインストールされているRTDのバージョンを示します）。

完了としてマーク：2.3 Elektrobit tresos Studioおよびリアルタイム・ドライバのダウンロードとインストール（AUTOSARユーザーのみ）

2.4 ランタイム・デバッグ・ツールの入手

S32K3X4EVB-T172は、FreeMASTERランタイム・デバッグ・ツールを使用するとパフォーマンスが向上します。

注：FreeMASTERのページで最新バージョンをご確認ください。

FreeMASTERツールのダウンロード

S32K3マイクロコントローラ用のFreeMASTER通信ドライバも必要です。S32K3標準ソフトウェア・パッケージの車載ソフトウェア - S32K3 - S32 FreeMASTERのリンクからダウンロードしてください。

「S32DS Extensions and Updates（S32DSの拡張と更新）」ダイアログ（メニュー > ［Help（ヘルプ）］ > ［S32DS Extensions and Updates（S32DSの拡張と更新）］）を開き、［Add Update Sites（更新するサイトの追加）］リンクをクリックして、ディスク上のS32K3用FreeMASTER通信ドライバ（名前が「com.」で始まるzipファイル）に移動します。

S32K3用のFreeMASTER通信ドライバをインストールします。

追加のオプション・ソフトウェアはS32K3リファレンス・ソフトウェア・パッケージからダウンロードできます。

完了としてマーク：2.4 ランタイム・デバッグ・ツールの入手

前へパッケージの内容

次へ接続

3. 接続

3.1 S32K3X4EVB-T172評価ボードのジャンパの設定

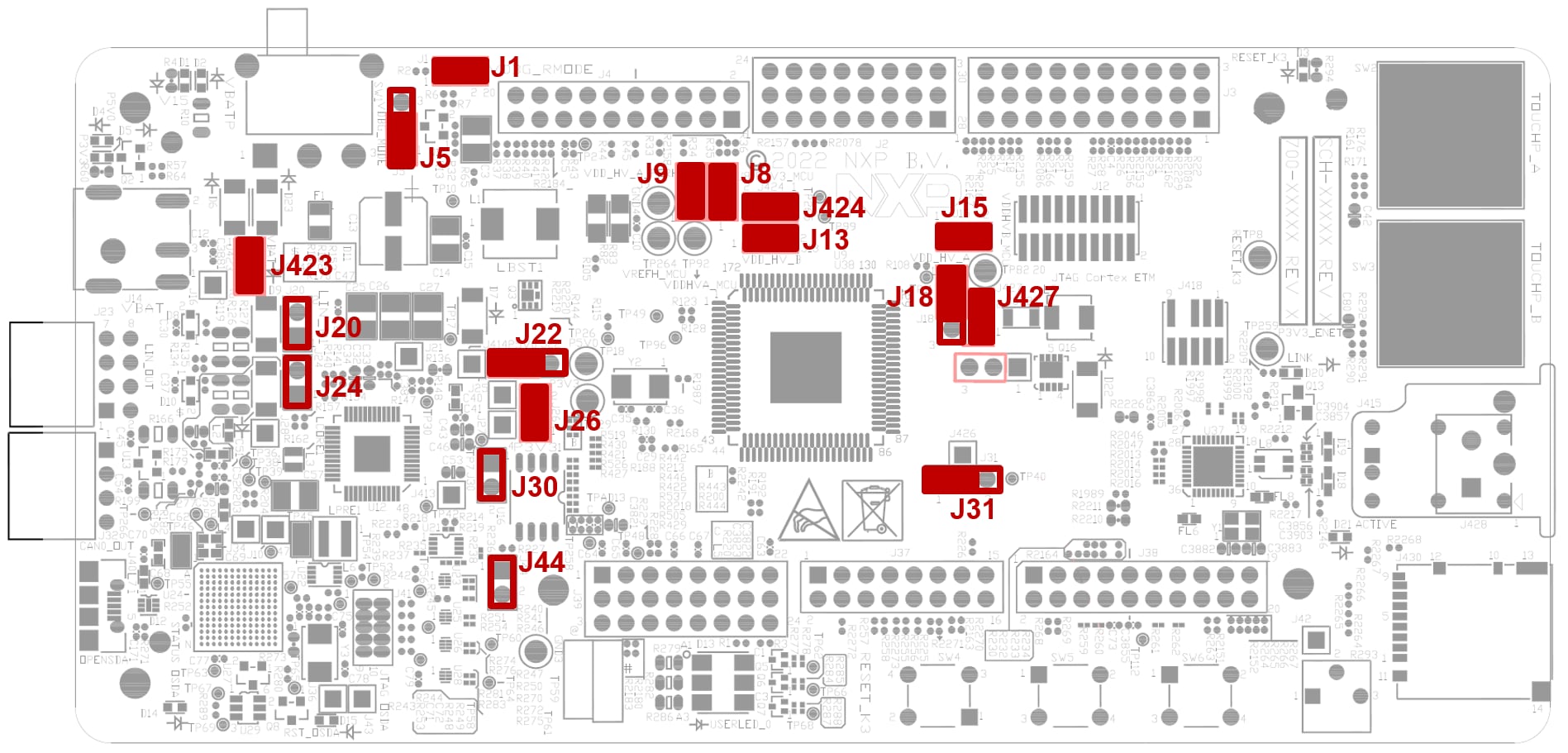

S32K3X4EVB-T172-Default-Jumpers

*LIN規格文書におけるマスター。
デフォルトのジャンパ設定
ジャンパ	状態	備考
`J1`	閉	電源投入後にFS26のウォッチドッグを無効化
`J5`	1-2	FS26のデバッグ・ピンの電圧レベルを選択
`J8`	閉	VDD_HV_Bドメインから外部回路に給電
`J9`	閉	VDD_HV_Aドメインから外部回路に給電
`J427`	閉	VDD_HV_AドメインからMCUペリフェラルに給電
`J15`	閉	VDD_HV_BドメインからMCUペリフェラルに給電
`J18`	1-2	VDD_HV_Aドメイン用5 V
`J13`	1-2	VDD_HV_Bドメイン用3.3 V
`J20`	開	LIN1 Commander*モード
`J22`	1-2	FS26 SBCからの5 V
`J24`	開	LIN2 Commander*モード
`J26`	閉	FS26 SBCからの3.3 V
`J30`	開	FS26ウェイク入力
`J31`	1-2	FS26 SBCからV15ドメインに給電
`J44`	開	オンボード・デバッガUARTピン
`J423`	閉	J14コネクタからの12 V
`J424`	閉	3.3 V電圧信号と3.3 V MCUパワー・ドメイン・オプションを接続

完了としてマーク：3.1 S32K3X4EVB-T172評価ボードのジャンパの設定

3.2 電源の接続

SW1をOFFポジション（右端）に切り替えます。

12 V電源アダプタを接続し、SW1をONポジション（左端）に切り替えます。

EVBに電源が投入されると、電圧レギュレータに隣接する4つのオレンジ色のLEDが供給電圧（12 V、5 V、3.3 V、および1.5 V）の存在を示します。

注：この電源投入手順により、FS26 SBCはウォッチドッグが無効の状態で起動します。

完了としてマーク：3.2 電源の接続

3.3 デバッガ・ケーブルの接続

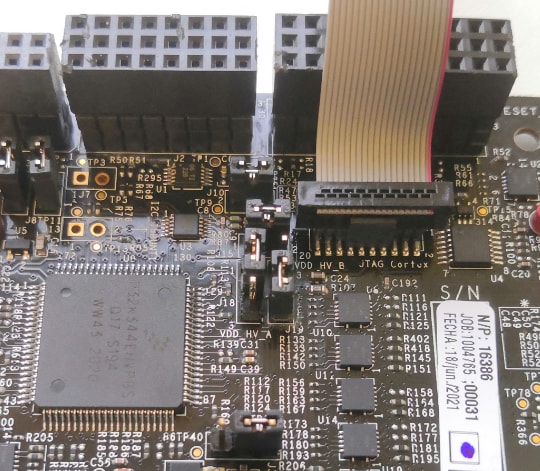

オンボードのS32K3デバッガを使用してデバッグする場合は、J40コネクタにmicro-USBケーブルを接続します。

S32K3X4EVB-T172 Development Board for Automotive General Purpose

または、外部のS32K3デバッガを使用してデバッグする場合は、利用可能なJTAGコネクタの1つを使用します。

完了としてマーク：3.3 デバッガ・ケーブルの接続

前へソフトウェアの入手

次へビルド

4. ビルド

S32K312EVB-T172評価ボードを実際に使ってみましょう。

4.1 サンプルに基づいた新規S32DSプロジェクトの作成

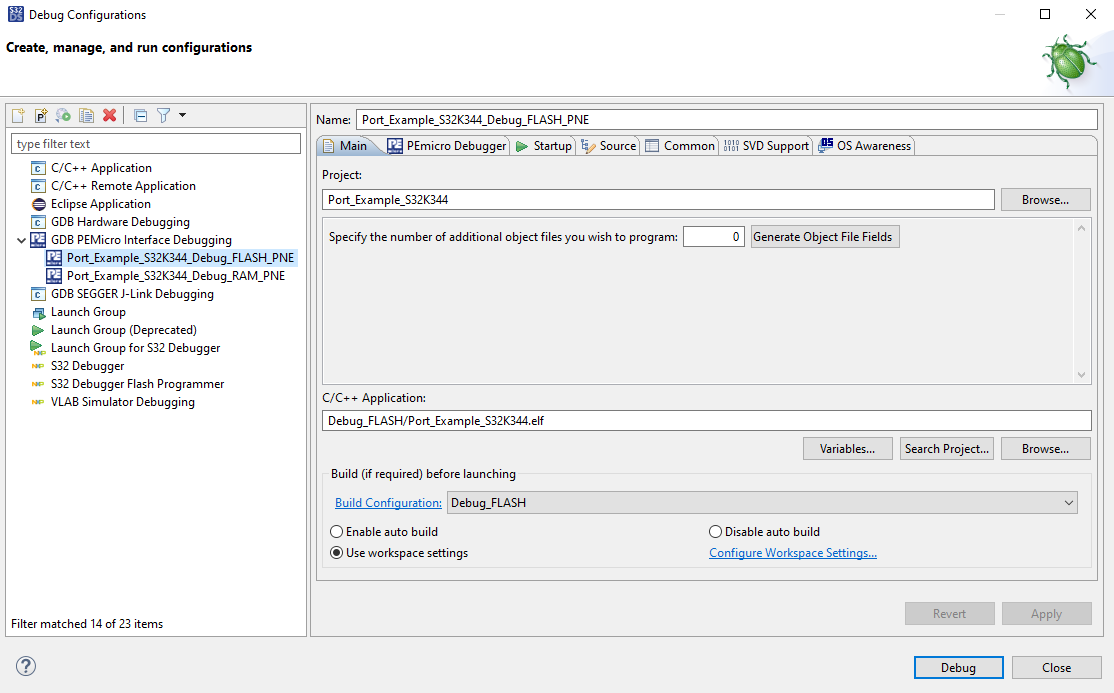

S32DSを開き、メニューから［File（ファイル）］>［New（新規）］>［S32DS Project from Example（サンプルに基づいたS32DSプロジェクト）］の順に選択します。RTDのサンプル・コードの1つを選択します。高レベルAPIのサンプルまたは低レベルAPIのサンプルを選択できます。例：Port_example_K344。
