S32K388EVB-Q289での開発開始

最終更新日時： 2024-10-29 11:45:00サポート S32K388EVB-Q289 汎用車載用途向け評価ボード

このドキュメントの内容

1
パッケージの内容
2
ソフトウェアの入手
3
接続
4
ビルドとデバッグ

設計・リソース
サポート

お客様の S32K388EVB-Q289 汎用車載用途向け評価ボード

このドキュメントの内容

1. パッケージの内容

1.1 S32K388EVB-Q289評価ボードについて

S32K388EVB-Q289 Evaluation Board Top View

S32K388EVB-Q289 Callouts

完了としてマーク：1.1 S32K388EVB-Q289評価ボードについて

1.2 ブロック図の特長

S32K388EVB-Q289 Block Diagram

完了としてマーク：1.2 ブロック図の特長

次へソフトウェアの入手

2. ソフトウェアの入手

ビデオをご覧いただくか、以下のステップ・バイ・ステップ・ガイドに従ってソフトウェアをインストールし、S32K3X8EVB-Q289評価ボードをセットアップしてください。

最初のステップとして、資格情報を使用してnxp.comにサインインします。

2.1 S32 Design Studio for S32 Platform IDEの入手

S32 Design Studio for S32 Platformをダウンロードしてインストールします。

注：S32 Design Studioのページで、最新バージョンを確認してください。アクティベーション・コードが電子メールで送信されます。

注：これらのページに表示されている画像は、ドキュメントの作成時に提供されていたソフトウェアのバージョンに対応しています。最新バージョンについては、必ず公式ダウンロード・リンク経由で直接確認してください。

S32DS IDEのダウンロード

完了としてマーク：2.1 S32 Design Studio for S32 Platform IDEの入手

2.2 リアルタイム・ドライバ (RTD) のダウンロード

S32K3_S32M27x Real-Time Drivers ASR R21-11 Version 5.0.0をダウンロードします。

RTD Download

完了としてマーク：2.2 リアルタイム・ドライバ (RTD) のダウンロード

2.3 RTDドライバのインストール

S32DSで、トップメニューから［Help（ヘルプ）］→［S32DS Extensions and Updates（S32DSの拡張と更新）］の順に進み、［S32DS Extensions and Updates（S32DSの拡張と更新）］ダイアログを開きます。［Add Update Sites（更新サイトを追加）］をクリックし、ダウンロードしたRTD *.zipを参照します。

Add Update Sites

S32K3 Real-Time Drivers ASR R21-11 Version 5.0.0を検索し、（すべてを）選択してインストールします。

RTD Install

インストールが完了したら、S32DSを再起動します。

注：同じ手順を用いて、S32K3標準ソフトウェア・パッケージまたはS32K3リファレンス・ソフトウェア・パッケージから他のソフトウェアを手動でダウンロードしてインストールすることもできます。

完了としてマーク：2.3 RTDドライバのインストール

2.4 FreeMASTERランタイム・デバッグ・ツールの入手

S32K388EVB-Q289は、FreeMASTERランタイム・デバッグ・ツールを使用するとパフォーマンスが向上します。

FreeMASTERランタイム・デバッグ・ツールをダウンロードしてインストールします

FreeMASTER Tool Download

S32DSで、トップメニューから［Help（ヘルプ）］→［S32DS Extensions and Updates（S32DSの拡張と更新）］の順に進み、［S32DS Extensions and Updates（S32DSの拡張と更新）］ダイアログを開きます。

FreeMASTER通信ドライバを選択してインストールします。

FreeMASTER Driver Install FreeMASTER

インストールが完了したら、S32DSを再起動します。

完了としてマーク：2.4 FreeMASTERランタイム・デバッグ・ツールの入手

前へパッケージの内容

次へ接続

3. 接続

3.1 ジャンパをデフォルト状態に設定

S32K388EVB-Q289評価ボードのジャンパを設定します。

Default Jumpers

	品番	パッケージの説明	内部フラッシュ
FS26/SBC電源	`J9`	閉	FS26_WAKE2をRESET_MCUにルーティング
	`J10`	閉	FS26 PGOOD信号を接続
	`J32`	閉	VBATをFS26インターフェースおよびVSUPドメインにルーティング
	`J52`	1-2	FS26デバッグ・オプションの選択
	`J54`	1-2、5-6、7-8	VDD_HV_A_PERHとVDDIO信号間のFS26 FCCU接続、およびFS26_FCCUからFCCU MCU信号への接続
	`J66`	1-2	FS26 WAKE1をMCUのPTA8 WKUPピンにルーティング
	`J827`	閉	FS26_LDO1_OUTをVDD_HV_A、5 V出力に接続
	`J828`	閉	FS26_VCOREをV15 MCUの1.5 V出力に接続
	`J829`	閉	FS26_LDO2_OUTをVDD_HV_B、3.3 V出力に接続
	`J850`	閉	FS26_VTRK1をFS26_P5V0に接続
PF5600 +3.3 V出力	`J80`	開	FS5600_I2C_SDAおよびFS5600_I2C_SCL信号
	`J82`	閉	PF5600 EN1をプルアップ抵抗の後でVBAT_SWにルーティング
	`J83`	閉	PF5600 EN2をプルアップ抵抗の後でVBAT_SWにルーティング
	`J776`	閉	PF5600 P3V3SW_OUT1を複数の3.3 Vインターフェースにルーティング、電圧出力 = 3.3 V
	`J777`	閉	PF5600 P3V3SW_OUT2を複数の3.3 Vインターフェースにルーティング、電圧出力 = 3.3 V
	`J831`	閉	I2C MCU信号用にVDD_HV_Aを備えたPF5600電源レベル・シフタ。
PF5023	`J380`	閉	PF50_SW1OUT_1V2が1.2 V出力をイネーブル
	`J386`	閉	PF50_SW1OUT_1V8が1.8 V出力をイネーブル
	`J388`	1-2	PF5020 VDDIO_PWRAUXがPF5020 VIN用のP3V3SW_OUT1電源を選択
	`J389`	2-3	PF5020出力がプルアップ経由で電源をイネーブル
	`J390`	閉	PF50_SW1OUT_1V1が1.1 V出力をイネーブル
	`J788`	開	PF5020 RESETをRESET_MCU信号から切断
S32K388 MCU電源	`J20`	閉	V11 MCUの接続。このジャンパにより、V11の電源とMCU間の接続がイネーブルになります
	`J91`	閉	VDD_HV_DCDCがDC/DCコンバータをイネーブル
	`J92`	閉	選択されたVDD_HV_BとVDD_HV_B_MCU間の接続
	`J93`	1-2	FS26_LDO2_OUTからのVDD_HV_B供給
	`J100`	閉	VDD_HV_A_PERHをVDD_HV_Aに接続
	`J102`	閉	VDD_HV_B_PERHをVDD_HV_Bに接続
	`J103`	閉	V15 MCUの接続。このジャンパにより、V15の電源とMCU間の接続がイネーブルになります
	`J104`	閉	選択されたVDD_HV_AとVDD_HV_A_MCU間の接続
	`J108`	1-2	V11/V15の切り替え。S332K388 MCUではV11_MCU電圧を選択。V15のオプションはS32K358 MCUとの互換性のためにのみ提供。
	`J109`	閉	選択されたVDD_HV_A_MCUとVREFH_MCU間の接続
	`J115`	1-2	FS26_LDO1_OUTからのVDD_HV_A供給
	`J118`	1-2	FS26_VCOREからV15_MCUへの供給
	`J778`	1-2	SMPSを使用するかどうかを選択。SMPSが必要でない場合、VDD_DCDCをVDD_HV_B_MCUに接続すること
	`J847`	閉	VDD_REFH_PERHをVDD_HV_Aに接続
JTAG	`J29`	閉	VDD_HV_A_PERHからVDD_SWD/JTAGへの電圧供給、JTAGインターフェースへの供給用
オンボード・デバッガ	`J822`	閉	VDD_HV_A_PERHによりVDDIO_SDAの電源をイネーブル
オンボード・デバッガ	`J848`	閉	RESET_MCU信号によりSDAリセットをイネーブル
SABREコネクタ	`J431`	閉	P3V3SW_OUT1からSABREコネクタへの電源をイネーブル
GMAC0 TJA1120_A	`J361`	開	P3V3_TJA1120_Aの電源をイネーブル
	U97-1	+	GMAC0ピン・ストラッピングConfig0 - プルアップ
	U97-2	+	GMAC0ピン・ストラッピングConfig1 - プルアップ
	U97-3	+	GMAC0ピン・ストラッピングConfig2 - プルアップ
	U97-4	-	GMAC0ピン・ストラッピングConfig3 - プルダウン
	U97-5	0	GMAC0ピン・ストラッピングConfig4 - オープン
	U97-6	+	GMAC0ピン・ストラッピングConfig5 - プルアップ
	U97-7	0	GMAC0ピン・ストラッピングConfig6 - オープン
	U97-8	+	GMAC0ピン・ストラッピングTJA1120_RST - プルアップ
GMAC1 TJA1120_B	`J364`	閉	P3V3_TJA1120_Bの電源をイネーブル
	U98-1	+	GMAC1ピン・ストラッピングConfig0 - プルアップ
	U98-2	+	GMAC1ピン・ストラッピングConfig1 - プルアップ
	U98-3	+	GMAC1ピン・ストラッピングConfig2 - プルアップ
	U98-4	-	GMAC1ピン・ストラッピングConfig3 - プルダウン
	U98-5	0	GMAC1ピン・ストラッピングConfig4 - オープン
	U98-6	+	GMAC1ピン・ストラッピングConfig5 - プルアップ
	U98-7	+	GMAC1ピン・ストラッピングConfig6 - オープン
	U98-8	+	GMAC1ピン・ストラッピングTJA1120_RST - プルアップ
CAN0インターフェース	`J106`	閉	VBAT_SWからCAN0トランシーバへの電源をイネーブル
	`J347`	閉	P5V0SW_OUT1からCAN0トランシーバへの5 V電源をイネーブル
	`J804`	2-3	CAN0トランシーバVIOをVDD_HV_B_PERHから派生
CAN1インターフェース	`J805`	閉	P5V0SW_OUT1からCAN1トランシーバへの5 V電源をイネーブル
	`J806`	閉	VBAT_SWからCAN1トランシーバへの電源をイネーブル
	`J807`	2-3	CAN1トランシーバVIOをVDD_HV_B_PERHから派生
LINインターフェース	`J674`	1-2	LINトランシーバVIOをVDD_HV_B_PERから派生
	`J791`	閉	LIN4 Commander*モード
	`J795`	閉	LIN3 Commander*モード
	`J796`	閉	LIN2 Commander*モード
	`J797`	閉	LIN1 Commander*モード
	`J798`	閉	TJA1124 LINトランシーバへのBAT供給
ARDUINOコネクタ	`J698`	1-2	BEMF_C/PHC_I信号をPTE0ピンにルーティング
	`J699`	1-2	BEMF_B/PHB_I信号をPTE1ピンにルーティング
	`J703`	1-2	VDD_IOピンをVDD_HV_A_PERHに接続

完了としてマーク：3.1 ジャンパをデフォルト状態に設定

3.2 ボードの電源投入

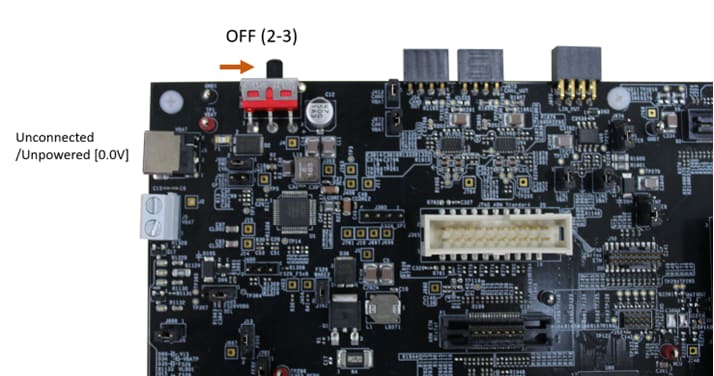

SW1をOFFポジション（右端）に切り替えます。

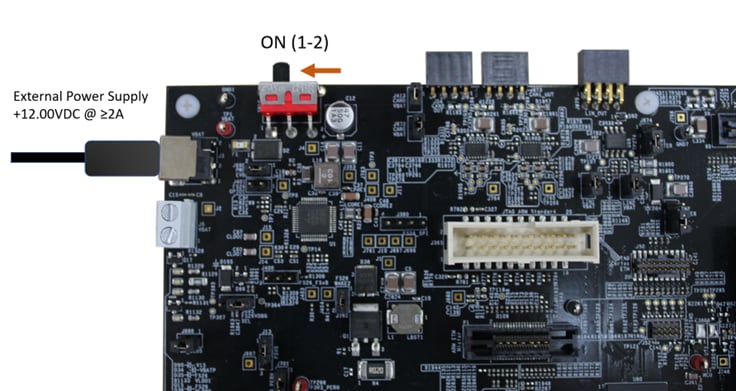

12 V電源アダプタを接続し、SW1をONポジション（左端）に切り替えます。

Power Sequence

EVBに電源が投入されると、電圧レギュレータに隣接する赤色のLEDが供給電圧の存在を示します。

注：この電源投入手順では、FS23 SBCはウォッチドッグが無効の状態で起動します。

完了としてマーク：3.2 ボードの電源投入

3.3 デバッガの接続

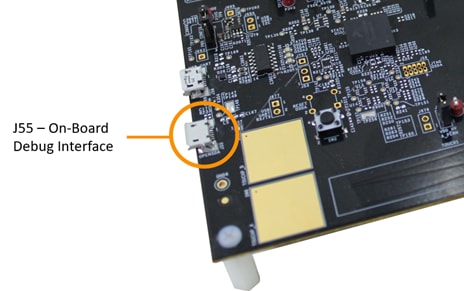

オンボードのS32K3デバッガを使用してデバッグする場合は、J21コネクタにmicro-USBケーブルを接続します。

On-Board Debug Interface

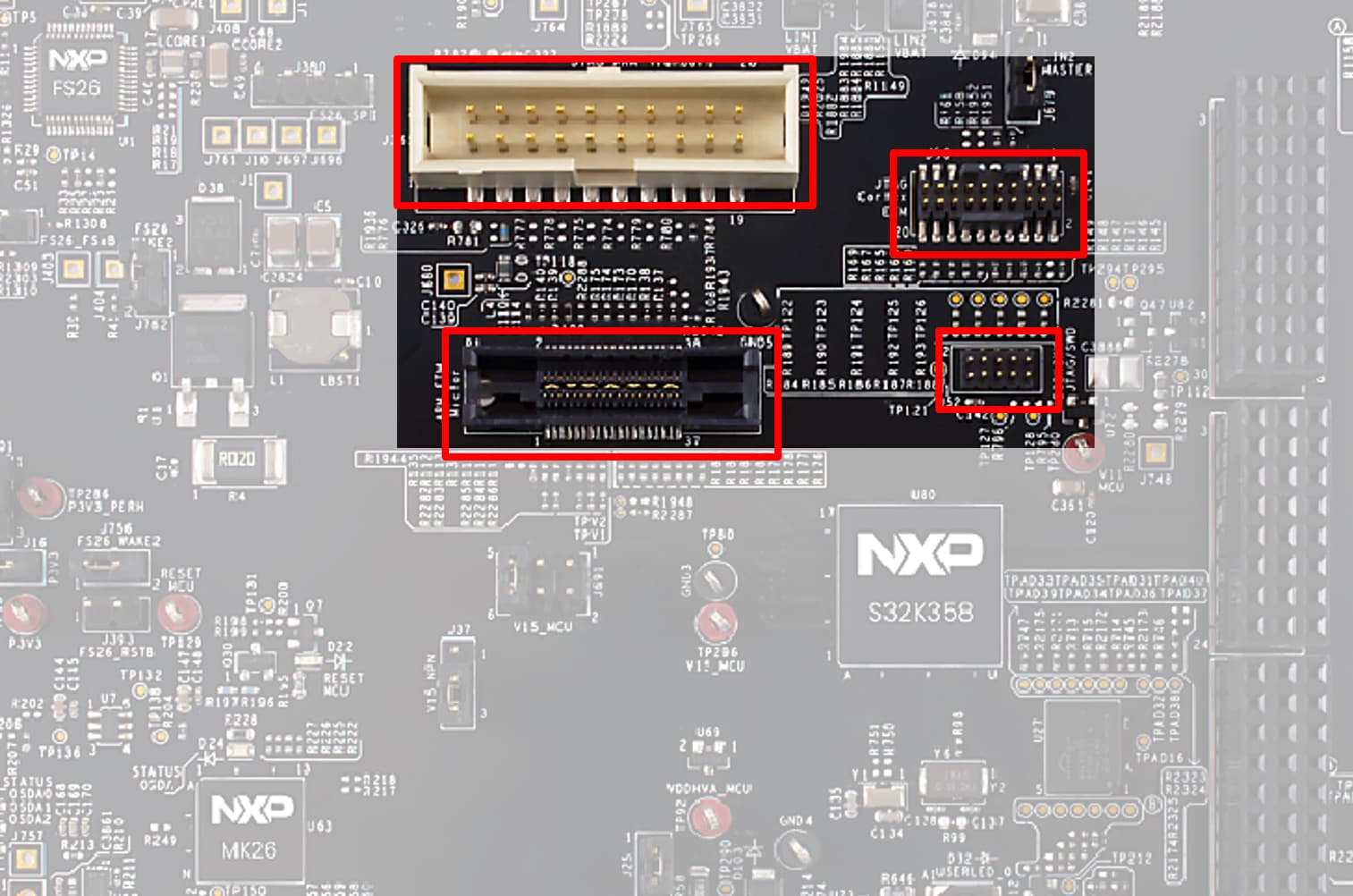

外部デバッガを使用するには、いくつか追加の手順が必要となります。詳細については、ハードウェア・ユーザー・マニュアルをご確認ください。

完了としてマーク：3.3 デバッガの接続

前へソフトウェアの入手

次へビルドとデバッグ

4. ビルドとデバッグ

S32K388EVB-Q289評価ボードを実際に使ってみましょう。

4.1 サンプルに基づいたS32DSプロジェクトの作成

S32 Design Studio 3.6.2を起動します
メニューの［File（ファイル）］→［New（新規）］→［S32DS Project from Example（サンプルに基づいたS32DSプロジェクト）］をクリックします。RTDのサンプル・コードの1つを選択します。たとえば、Siul2_Port_Ip_Example_S32K388です。
