S32K312EVB-Q172汎用評価ボードのスタート・ガイド

最終更新日時：サポート S32K312EVB-Q172 車載向け汎用開発ボード

このドキュメントの内容

1
パッケージの内容
2
ソフトウェアの入手
3
接続
4
ビルドとデバッグ

設計・リソース
サポート

お客様の S32K312EVB-Q172 車載向け汎用開発ボード

このドキュメントの内容

1. パッケージの内容

1.1 S32K312EVB-Q172評価ボードについて

完了としてマーク：1.1 S32K312EVB-Q172評価ボードについて

1.2 ブロック図の特長

完了としてマーク：1.2 ブロック図の特長

次へソフトウェアの入手

2. ソフトウェアの入手

2.1 統合開発環境 (IDE) の入手

S32 Design Studio IDE for S32 Platformをダウンロードしてインストールします。

注：アクティベーション・コードは電子メールで送信されます。

S32 Design Studio IDEのダウンロード

完了としてマーク：2.1 統合開発環境 (IDE) の入手

2.2 S32K3xx開発パッケージおよびRTDのインストール

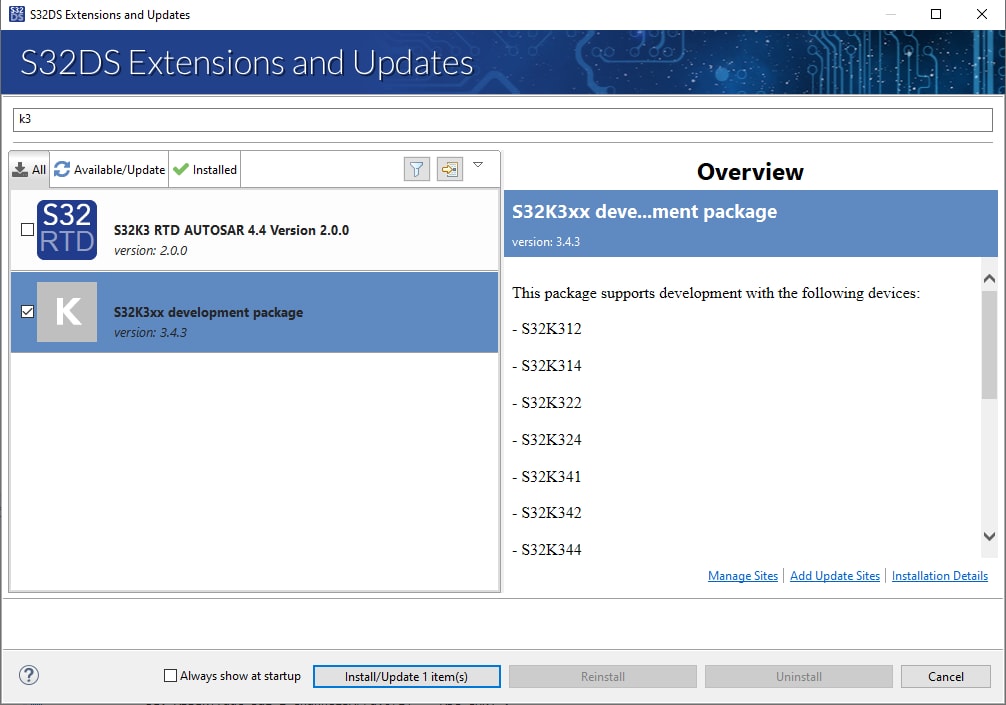

トップメニューから［Help（ヘルプ）］ > ［S32DS Extensions and Updates（S32DSの拡張と更新）］の順に進み、［S32DS Extensions and Updates（S32DSの拡張と更新）］ダイアログを開きます。

注：インストールで問題が発生する場合は、最新バージョンのS32 Design Studio PlatformパッケージおよびS32 Design Studio Platform Toolsパッケージがインストールされていることを確認してください。

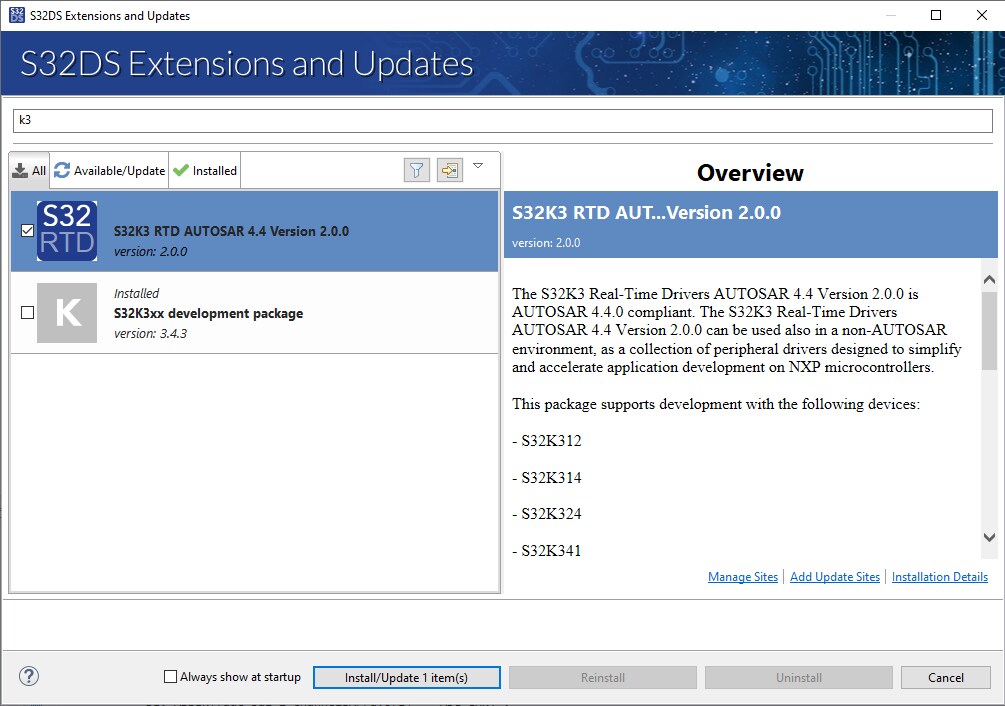

S32K3xx用リアルタイム・ドライバのインストールを続行します。

完了としてマーク：2.2 S32K3xx開発パッケージおよびRTDのインストール

2.3 Elektrobit tresos Studioおよびリアルタイム・ドライバのダウンロードとインストール（AUTOSARユーザーのみ）

S32K3標準ソフトウェア・パッケージからElektrobit tresos Studio / AUTOSAR構成ツールをダウンロードし、インストールしてください。

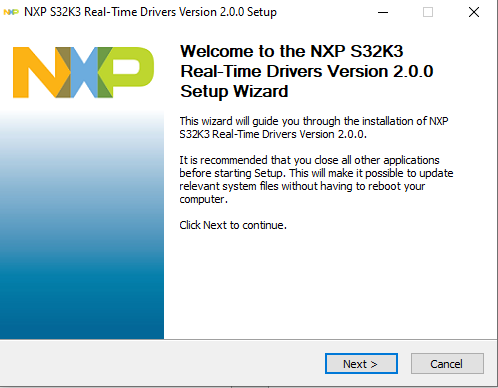

S32K3標準ソフトウェア・パッケージからCortex-M向けS32K3リアルタイム・ドライバの.exeファイルをダウンロードし、インストールしてください。

インストーラはディスク上のEB tresosのインストール・ディレクトリを要求し、構成の時間を節約します。

注：アクティベーション・コードは電子メールで送信されます。EB tresosよりも先にRTDをインストールした場合は、「path=C:/NXP/SW32K3_RTD_4.4_x.y.z」という内容を含むSW32K3_RTD_4.4_x.y.z.linkファイルをC:\EB\tresos\linksフォルダに作成します（x、y、zはインストールされているRTDのバージョンを示します）。

完了としてマーク：2.3 Elektrobit tresos Studioおよびリアルタイム・ドライバのダウンロードとインストール（AUTOSARユーザーのみ）

2.4 ランタイム・デバッグ・ツールの入手

S32K312EVB-Q172は、FreeMASTERランタイム・デバッグ・ツールを使用するとパフォーマンスが向上します。

注：FreeMASTERのページで最新バージョンをご確認ください。

FreeMASTERツールのダウンロード

S32K3マイクロコントローラ用のFreeMASTER通信ドライバも必要です。
S32K3標準ソフトウェア・パッケージの車載ソフトウェア - S32K3 - S32 FreeMASTERのリンクからダウンロードしてください。

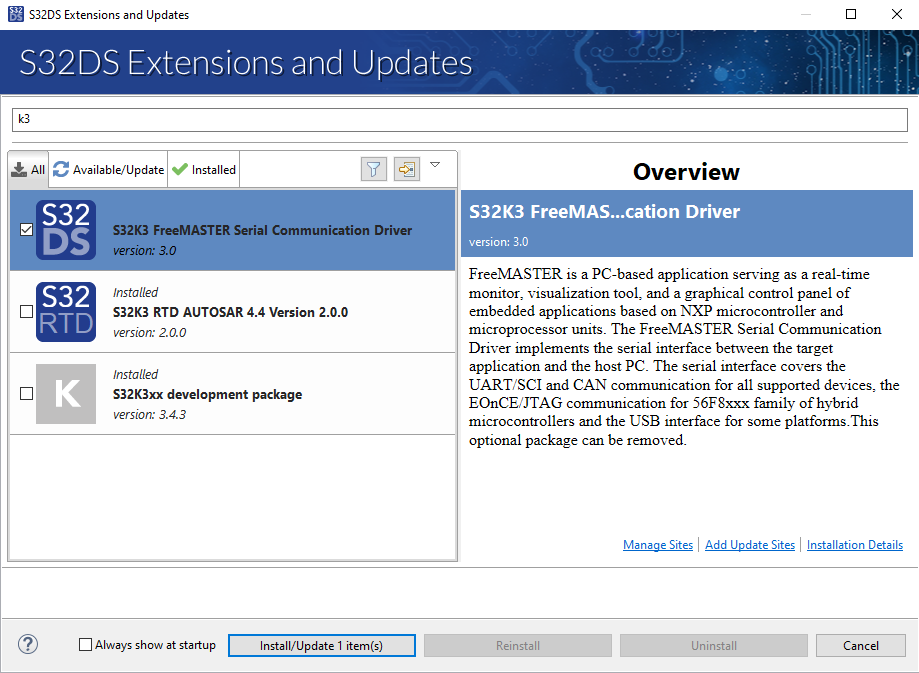

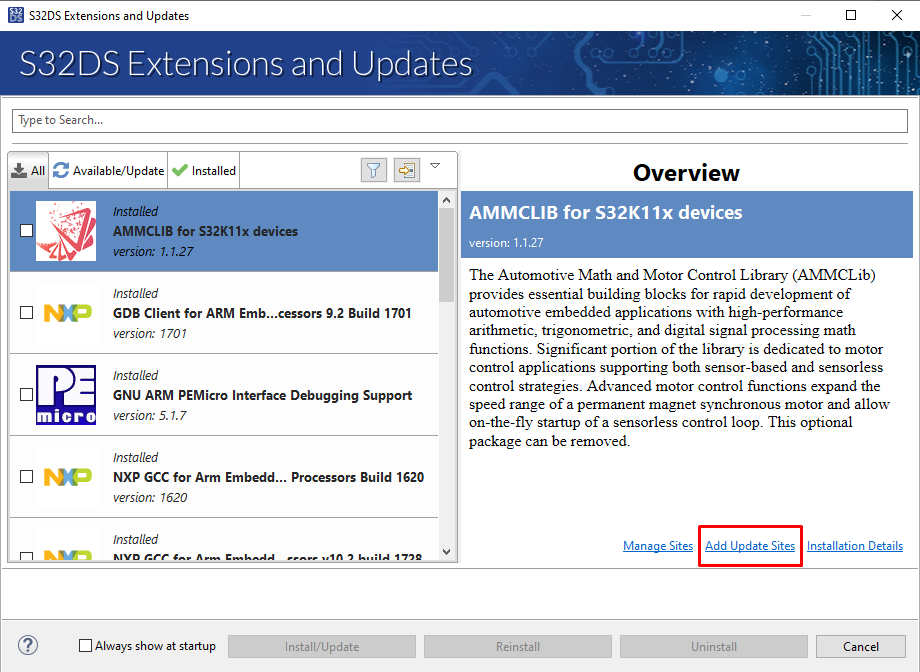

「S32DS Extensions and Updates（S32DSの拡張と更新）」ダイアログ（メニュー > ［Help（ヘルプ）］ > ［S32DS Extensions and Updates（S32DSの拡張と更新）］）を開き、［Add Update Sites（更新するサイトの追加）］リンクをクリックして、ディスク上のS32K3用FreeMASTER通信ドライバ（名前が「com.」で始まるzipファイル）に移動します。

S32K3用のFreeMASTER通信ドライバをインストールします。

追加のオプション・ソフトウェアはS32K3リファレンス・ソフトウェア・パッケージからダウンロードできます。

完了としてマーク：2.4 ランタイム・デバッグ・ツールの入手

前へパッケージの内容

次へ接続

3. 接続

3.1 S32K312EVB-Q172評価ボードのジャンパの設定

*LIN規格文書におけるマスター。

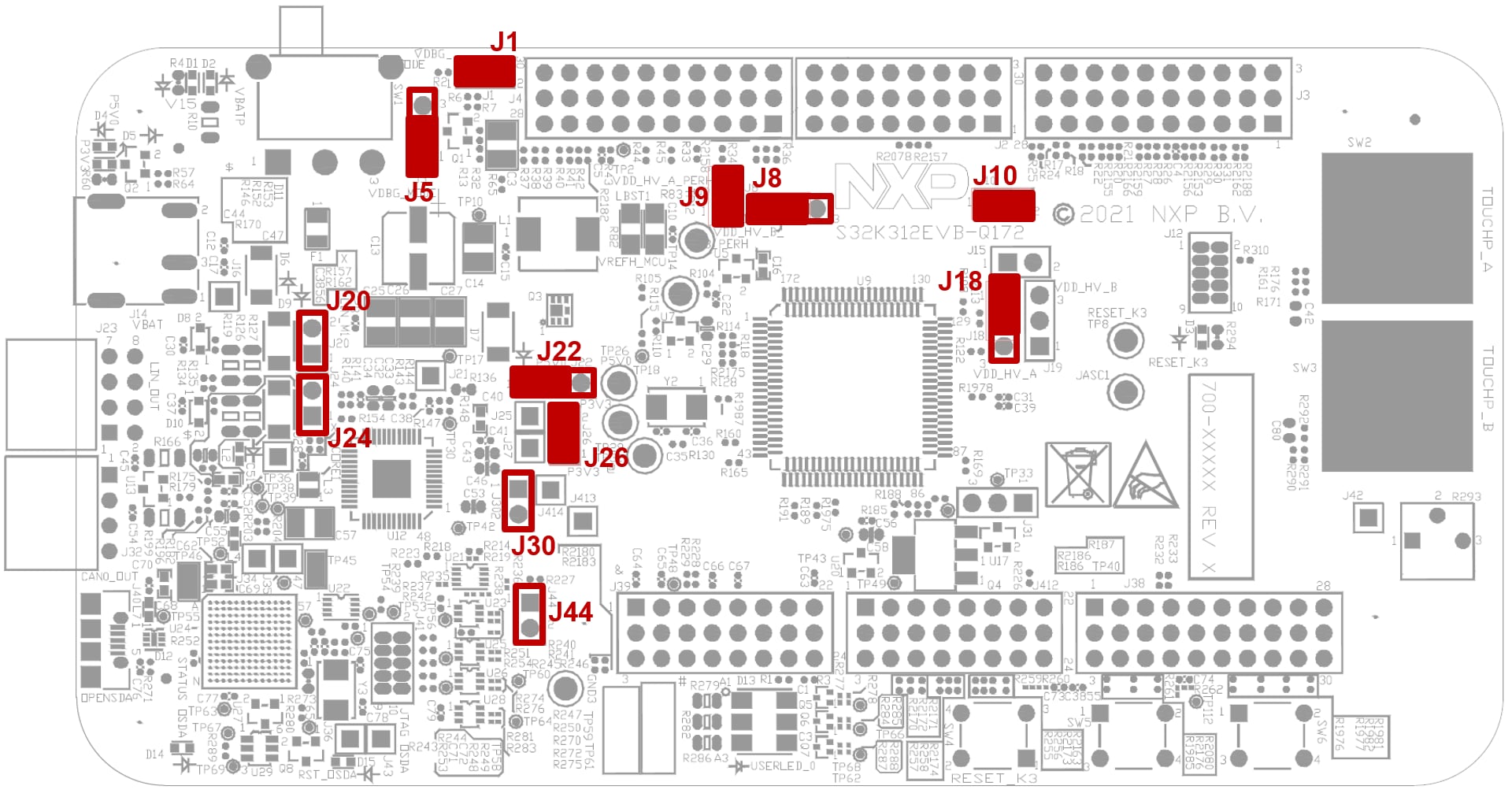

デフォルトのジャンパ設定
ジャンパ	状態	備考
`J1`	閉	電源投入後にFS26のウォッチドッグを無効化
`J5`	1-2	FS26のデバッグ・ピンの電圧レベルを選択
`J8`	閉	VDD_HV_Bドメインから外部回路に給電
`J9`	閉	VDD_HV_Aドメインから外部回路に給電
`J10`	閉	VDD_HV_AドメインからMCUペリフェラルに給電
`J18`	1-2	VDD_HV_Aドメイン用5 V
`J20`	開	LIN1 Commander*モード
`J22`	1-2	FS26 SBCからの5 V
`J24`	開	LIN2 Commander*モード
`J26`	閉	FS26 SBCからの3.3 V
`J30`	開	FS26ウェイク入力
`J44`	開	オンボード・デバッガUARTピン

完了としてマーク：3.1 S32K312EVB-Q172評価ボードのジャンパの設定

3.2 電源の接続

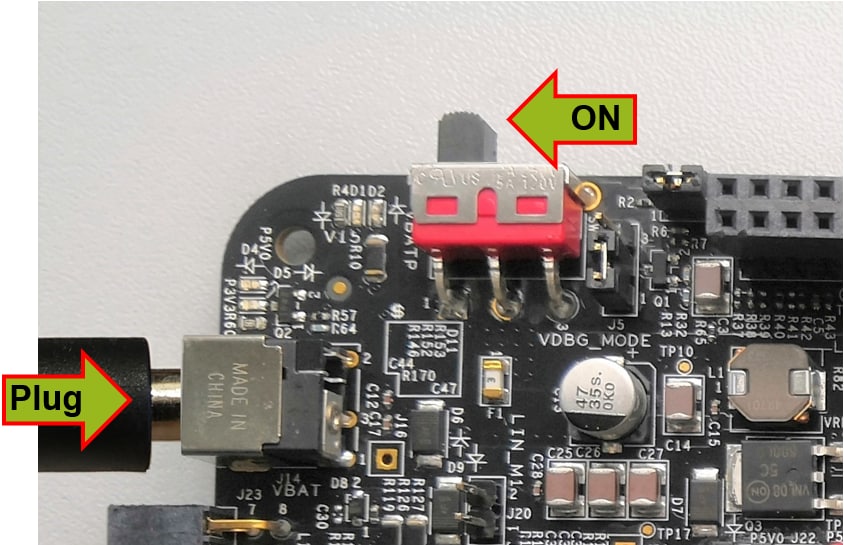

SW1をOFFポジション（右端）に切り替えます。

12 V電源アダプタを接続し、SW1をONポジション（左端）に切り替えます。

EVBに電源が投入されると、電圧レギュレータに隣接する4つのオレンジ色のLEDが供給電圧（12 V、5 V、3.3 V、および1.5 V）の存在を示します。

注：この電源投入手順により、FS26 SBCはウォッチドッグが無効の状態で起動します。

完了としてマーク：3.2 電源の接続

3.3 デバッガ・ケーブルの接続

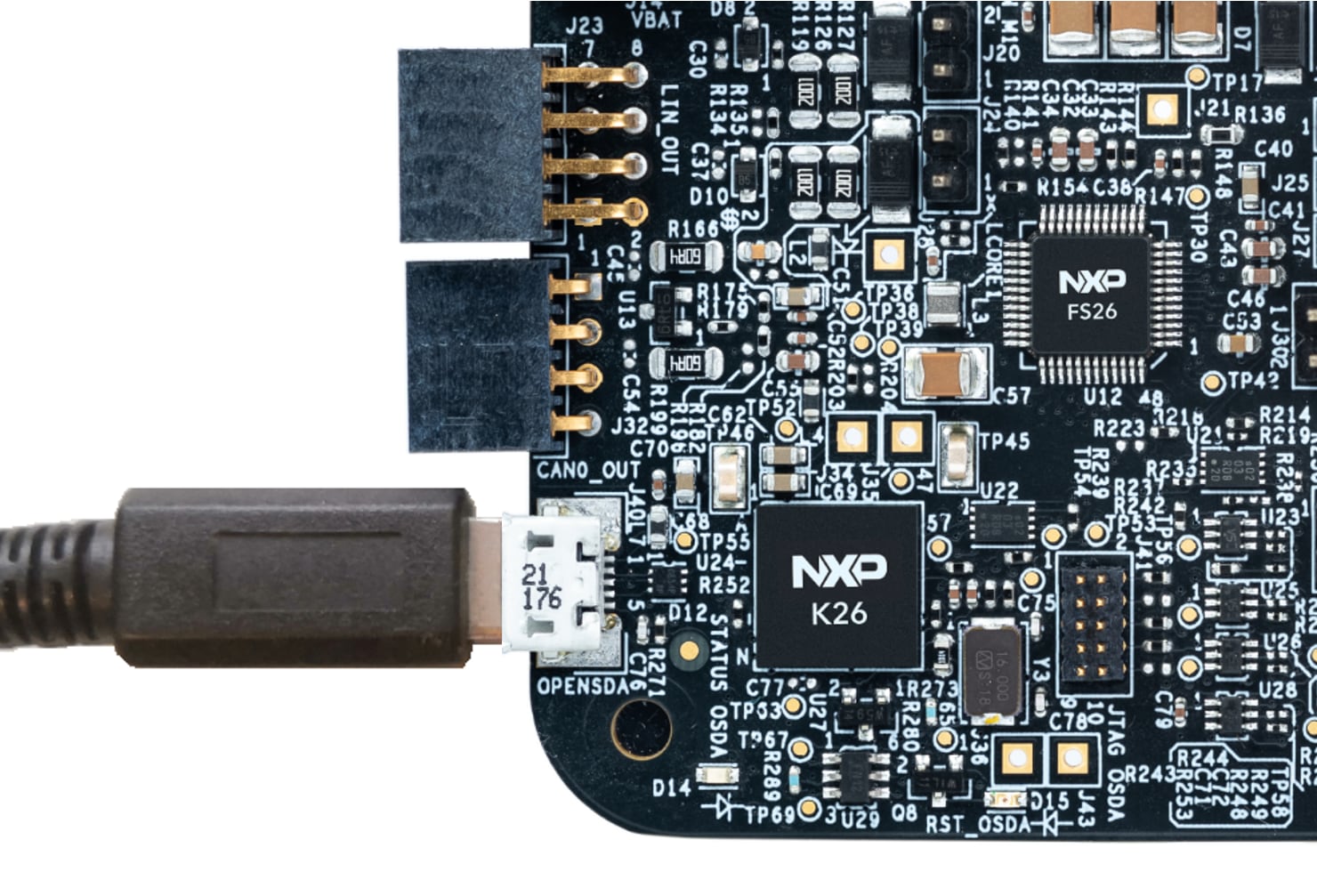

オンボードのS32K3デバッガを使用してデバッグする場合は、J40コネクタにmicro-USBケーブルを接続します。

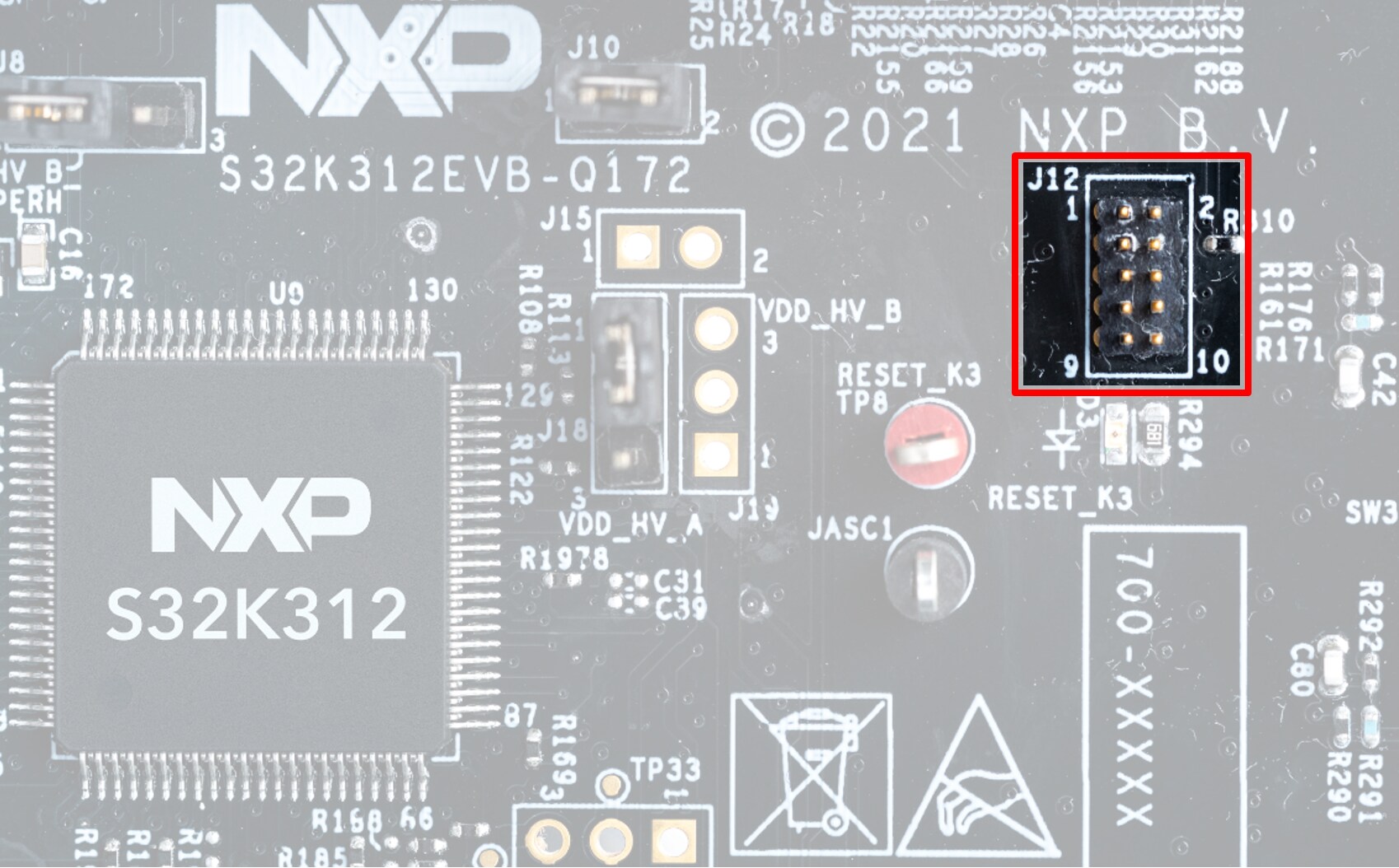

または、外部のS32K3デバッガを使用してデバッグする場合は、JTAGコネクタを使用します。

完了としてマーク：3.3 デバッガ・ケーブルの接続

前へソフトウェアの入手

次へビルドとデバッグ

4. ビルドとデバッグ

S32K312EVB-Q172評価ボードを実際に使ってみましょう。

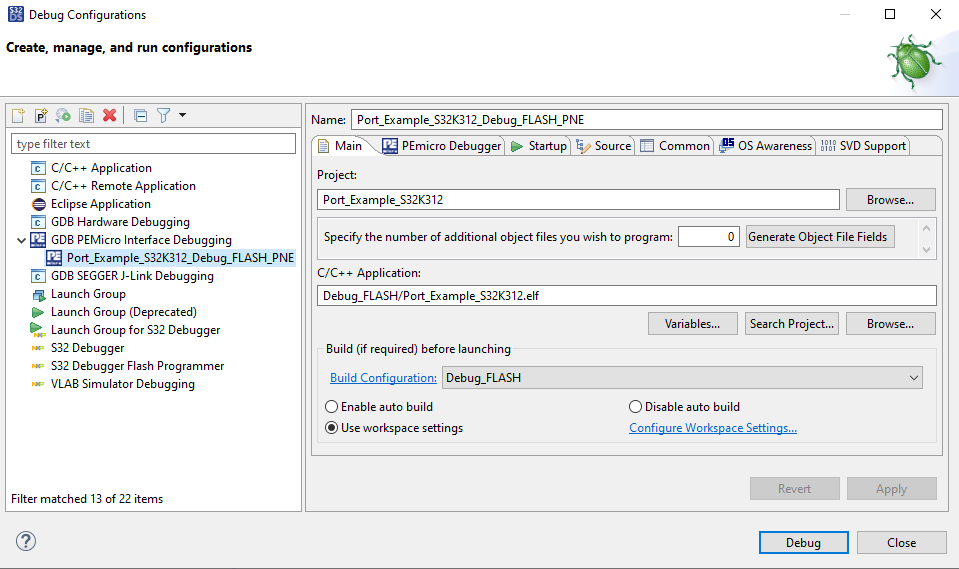

4.1 サンプルに基づいた新規S32DSプロジェクトの作成

S32DSを開き、メニューから［File（ファイル）］>［New（新規）］>［S32DS Project from Example（サンプルに基づいたS32DSプロジェクト）］の順に選択します。RTDのサンプル・コードの1つを選択します。高レベルAPIのサンプルまたは低レベルAPIのサンプルを選択できます。例：Port_example_K312。
