1. パッケージの内容

S32J100-EVB-V2評価ボード (EVB) は、S32J100高性能車載イーサネット・スイッチおよびネットワーク・コントローラの評価、アプリケーションのプロトタイプ作成、ソフトウェア開発の迅速化を実現する包括的なハードウェア・プラットフォームです。

1.1 キットの内容

キットには以下のものが含まれています。

S32J100-EVB-V2 EVB
USB Type-A - USB Type-Cケーブル
2.1 mm→2.5 mmバレル・コネクタ変換アダプタ付き直流 (DC) 電源アダプタ
プッシュピン・マウントと自己接着サーマル・パッドを備えたアルミニウム製ヒートシンク

完了としてマーク：1.1 キットの内容

次へハードウェアの入手

2. ハードウェアの入手

このセクションでは、S32J100 EVBのコンポーネントと機能について説明します。ボードのレイアウトについては、図1および図2を参照してください。

2.1 ボードの特長

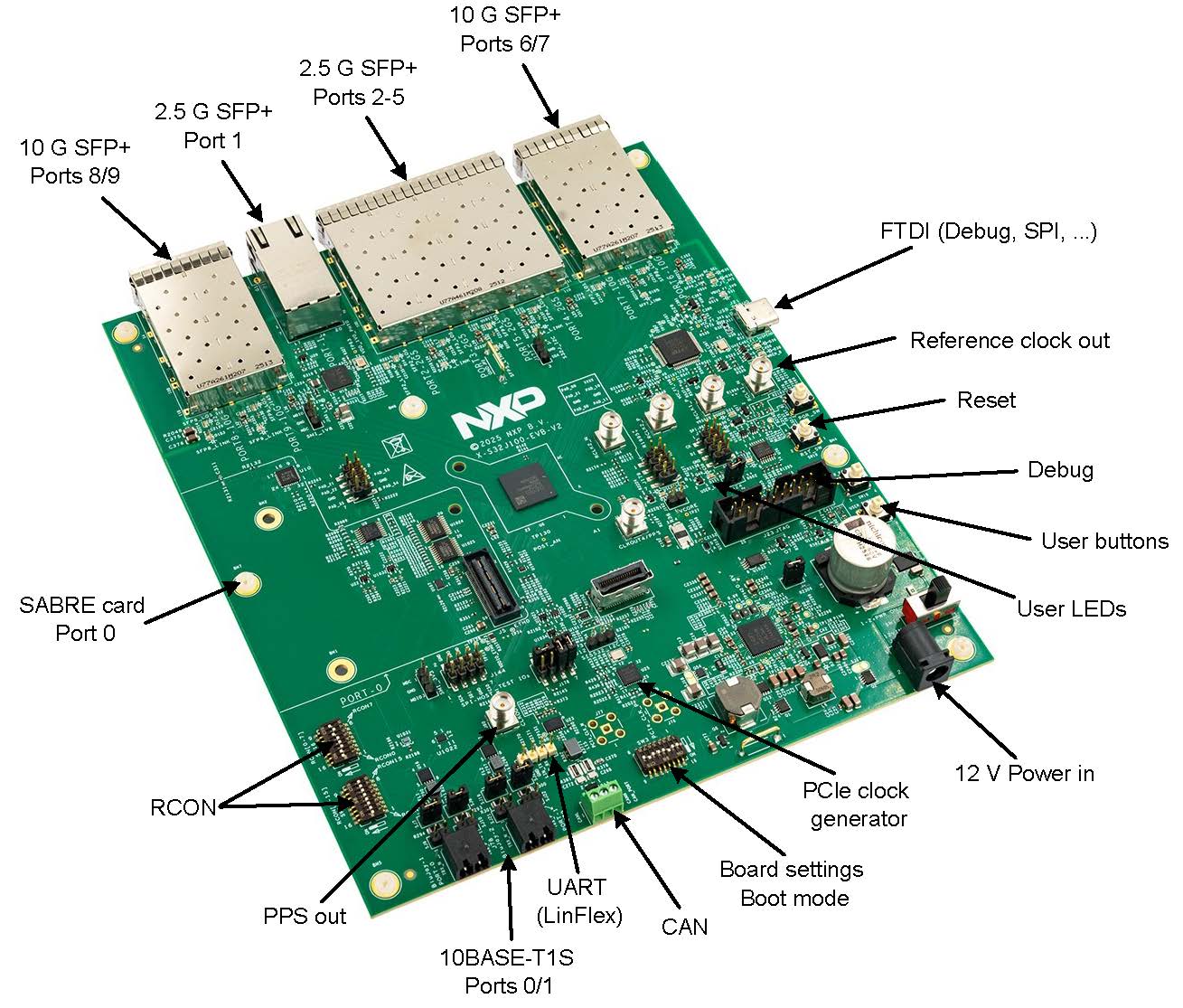

以下の図1に、S32J100-EVB-V2の機能を示します。

Figure 1. S32J100-EVB-V2 Features and Layout

注：S32J100-EVB-V2は、S32J100-EVBの改良版です。どちらのボードも機能的には同一で、同じS32J100の機能とユース・ケースをサポートしています。ハードウェア上の主な違いは、パワー・マネジメント集積回路 (PMIC) です。従来のボードではNXP VR5510を採用しているのに対し、図に示す新しいバージョンではNXP FS25 PMICを採用しています。

完了としてマーク：2.1 ボードの特長

2.2 ブロック図

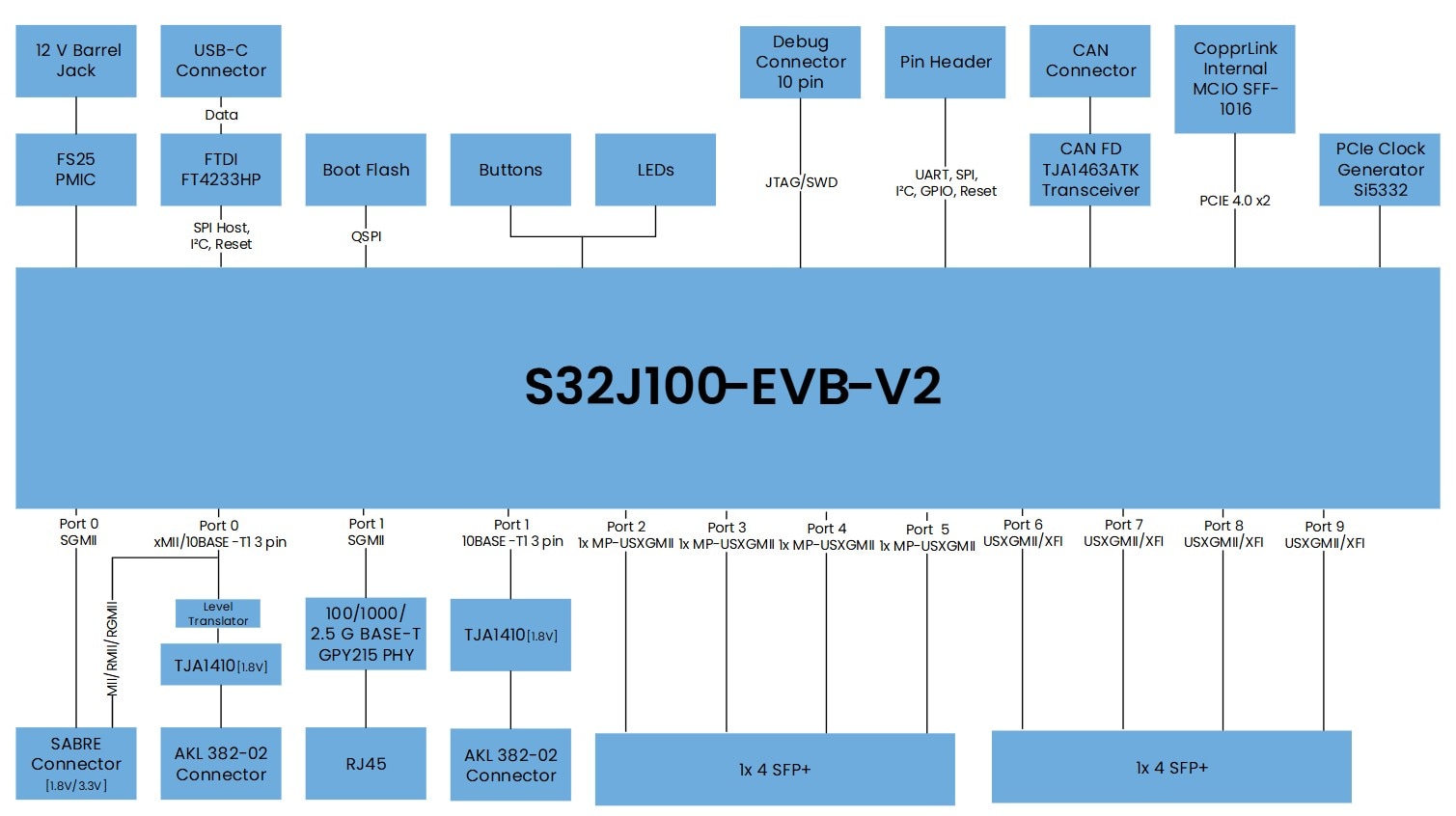

以下の図2は、S32J100-EVB-V2を使用した電源ツリーの図を示しています。

Figure 2. S32J100-EVB-V2 Power Tree Block Diagram

完了としてマーク：2.2 ブロック図

前へパッケージの内容

次へビルドとロード

3. ビルドとロード

このセクションでは、S32J100 EVBの設定、電源投入、および使用開始までの手順を順を追って説明します。

3.1 オプションのヒートシンク

通常の動作条件では、ヒートシンクを取り付ける必要はありません。

ヒートシンクを取り付ける場合は、サーマル・パッドをS32J100の上に配置し、その上にアルミニウム製ヒートシンクを載せます。続いて、取り付けピンをロックされるまで押し込みます。

完了としてマーク：3.1 オプションのヒートシンク

3.2 デフォルト設定

このボードは、SW3デュアル・インライン・パッケージ (DIP) スイッチを使用して設定できます。各スイッチの機能については、表1を参照してください。初めて使用する場合は、ボードをデフォルト設定にしてください。

表1. SW3ボード設定ディップ・スイッチ。

`SW3`ディップ	機能	オフ状態	オン状態	デフォルト
`SW3.1`	PCIe (Peripheral Component Interconnect Express) クロック・ソース	ローカル発振器	Mini Cool Edge I/O (MCIO)	オフ
`SW3.2`	MCIOへのPCIeクロック出力	有効	無効	オフ
`SW3.3`	PCIeデバッグ・クロック出力	有効	無効	オン
`SW3.4`	PCIeスペクトラム拡散クロック	無効	有効	オフ
`SW3.5`	ポート0 I/O供給電圧 (VDDIO) 選択	3.3 V	1.8 V	オフ
`SW3.6`	S32J100-EVB-V2 PCIeモード	ルート・コンプレックス (RC)	エンドポイント (EP)	オフ
`SW3.7`	ブート・ソース選択 (BOOTMOD_0)	オフ、オン：シリアル・ブートオン、オフ：ブート・リセット設定 (RCON) またはヒューズ設定（デフォルト）		オン
`SW3.8`	ブート・ソース選択 (BOOTMOD_1)	オフ、オン：シリアル・ブートオン、オフ：ブート・リセット設定 (RCON) またはヒューズ設定（デフォルト）		オフ

開発用途向けに、S32J100はパラレルRCONと呼ばれる16本のブートストラップ・ピンを備えています。S32J100-EVB-V2では、これらのピンをディップ・スイッチのSW16およびSW17を使用して設定します。バッファはリセット中のみプル抵抗を接続します。機能リセットが解除されると、RCONのプル抵抗は切り離されます。デフォルト設定（発振器から起動）は以下のとおりです。
