お客様の PCA9421UK-EVM
1. パッケージの内容
NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリー寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、より優れたパフォーマンスを実現します。
このページでは、PCA9421UK-EVMボードをセットアップして使用する手順について説明します。
1.1 キットの内容と同梱物一覧
PCA9421UK-EVMキットには以下のものが含まれています。
- 組立て済み/テスト済みのPCA9421UK-EVM評価ボード（静電気防止バッグ入り）
- I2C通信用USB-MPSSEシリアル・ケーブル
- USB 2.0ケーブル
- 予備ジャンパ
1.2 静電気処理要件
注意
：このデバイスは静電気放電 (ESD) に敏感です。したがって、輸送および取り扱いの際には注意が必要です。ハードウェアの開梱または取り扱い前には、グランド・ストラップを使用するか、PCケースまたはその他の接地された箇所に触れる必要があります。
1.3 最小システム要件
この評価ボードにはWindows PCワークステーションが必要です。この評価ボードで作業する際は、これらの最低限の仕様を満たすことで良好な結果が得られます。
- 5.0 V電源、または十分な給電能力を備えたUSB（最大の性能を得るには1.5 A以上）
- Windows PCにインストールされたPCA9421 GUI
- レギュレータ出力測定用のマルチメータ
- オシロスコープ（オプション）
- Windows XP、Vista、7、8、または10で動作するUSB対応コンピュータ
2. ハードウェアの入手
2.1 ボードの特長
- 2つの降圧DC-DCコンバータ
- 極めて低い自己消費電流
- プログラム可能な出力電圧
- SW1：コア降圧コンバータ、0.5 V～1.5 V出力、25 mV/ステップ、固定1.8 V、最大250 mA
- SW2：システム降圧コンバータ、1.5 V～2.1 V/2.7 V～3.3 V出力、25 mV/ステップ、最大500 mA
- さらに省電力を実現する低消費電力モード
- 2つのLDO
- プログラム可能な出力電圧レギュレーション
- LDO1：常時オンLDO、1.70 V～1.90 V出力、25 mV/ステップ、最大1.0 mA
- LDO2：システムLDO、1.5 V～2.1 V/2.7 V～3.3 V出力、25 mV/ステップ、最大250 mA
- 1 MHz I2Cバス・ターゲット・インターフェース
- -40°C～+85°Cの周囲温度範囲
- 5 x 5バンプ・アレイWLCSPパッケージおよび24ピンQFNパッケージで提供
2.2 ボードの説明
この評価ボードにはPCA9421パワーマネジメントICが搭載されています。キットは、PMICを完全に評価するために必要なすべてのハードウェアを統合しています。PCA9421 GUIソフトウェアとのインターフェースとなるFTDIベースの通信ブリッジを搭載し、これによりPMICを完全に設定および制御できます。
2.3 ボードのコンポーネント

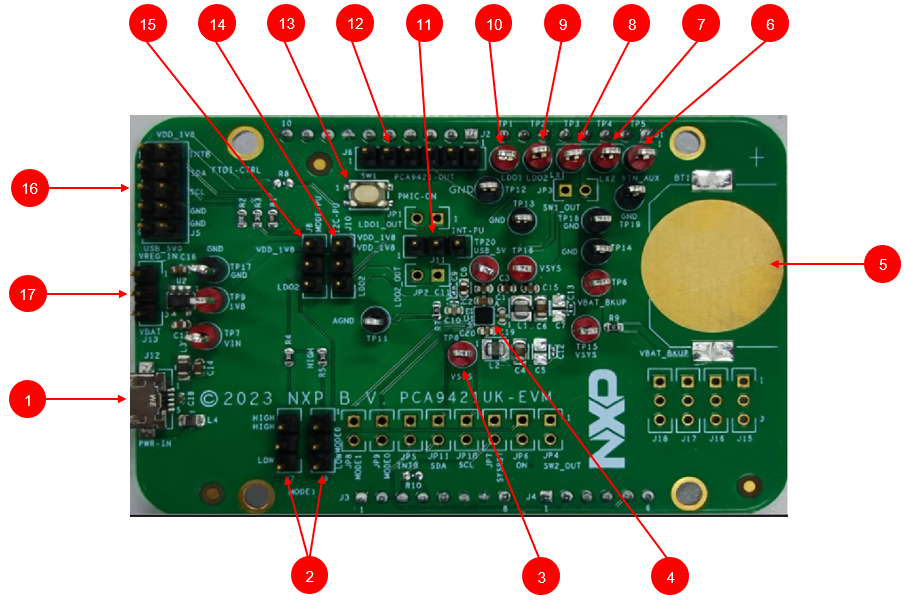

PCA9421UK-EVMボードの概要
| 番号 | 名称 | 説明 |
|---|---|---|
| 1 | USB入力 | PCA9421UK用USB電源 |
| 2 | MODESEL1＆2用ロジック・ピン | MODESEL1＆2ピン用ロジック・ハイまたはロー |
| 3 | システム・ノード | システム用の電子負荷 |
| 4 | U1 | PCA9421UK PMIC |
| 5 | VBAT_BKUP | バックアップ用コイン電池 |
| 6 | VIN_AUX | 外部補助電圧の接続 |
| 7 | SW2_OUT | BUCK2出力 |
| 8 | SW1_OUT | BUCK1出力 |
| 9 | LDO2_OUT | LDO2出力 |
| 10 | LDO1_OUT | LDO1出力 |
| 11 | INT-PU | LDO2出力または外部LDO出力への割込みプルアップ |
| 12 | PMIC-OUT | すべてのレギュレータの出力電圧 |
| 13 | SW1 | ONピンに接続されるボタン |
| 14 | I2C-PU | I2C用ロジック電圧の選択 |
| 15 | MODE-PU | MODESEL0＆1の機能用ロジック電圧の選択 |
| 16 | FTDI-CTRL | I2Cインターフェース |
| 17 | VREG_IN | 外部LDO用入力をVIN_AUXとUSB入力間で選択 |
3. ハードウェアの構成

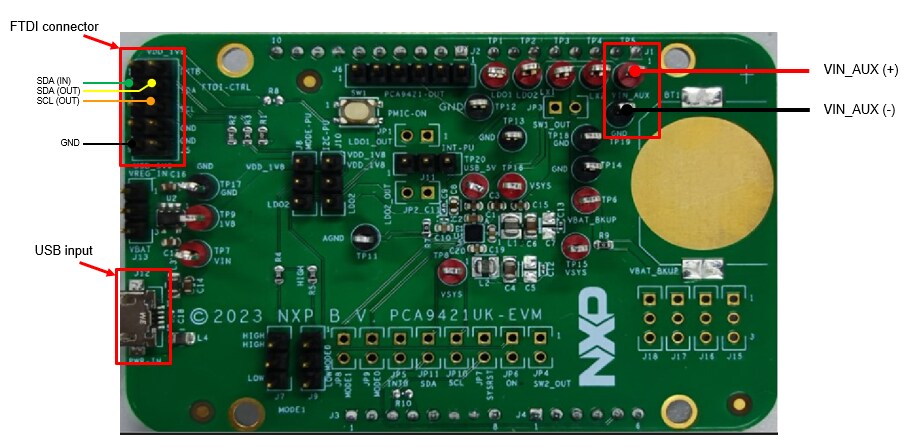

図2に示すように、ワイヤを以下のピンに接続します。配線作業中は、必ず電源がオフであることを確認してください。
- VIN入力 - USB Micro Bコネクタから給電
- FTDIコネクタ - FTDI USB-I2Cケーブルに接続（黄色/緑色はSDA、オレンジはSCL、黒はGNDに接続）
3.1 ソフトウェア・ツールのインストールと構成
- 提供されているPCA9421評価キットGUIファイルを解凍して、選択したフォルダに入れます。インストールする必要はありません。解凍する際にパスワードを要求された場合は、「NXP」と入力します
- ウェブサイトhttps://www.ftdichip.com/Drivers/D2XX.htmからFTDIケーブル・ドライバを入手し、インストールします。

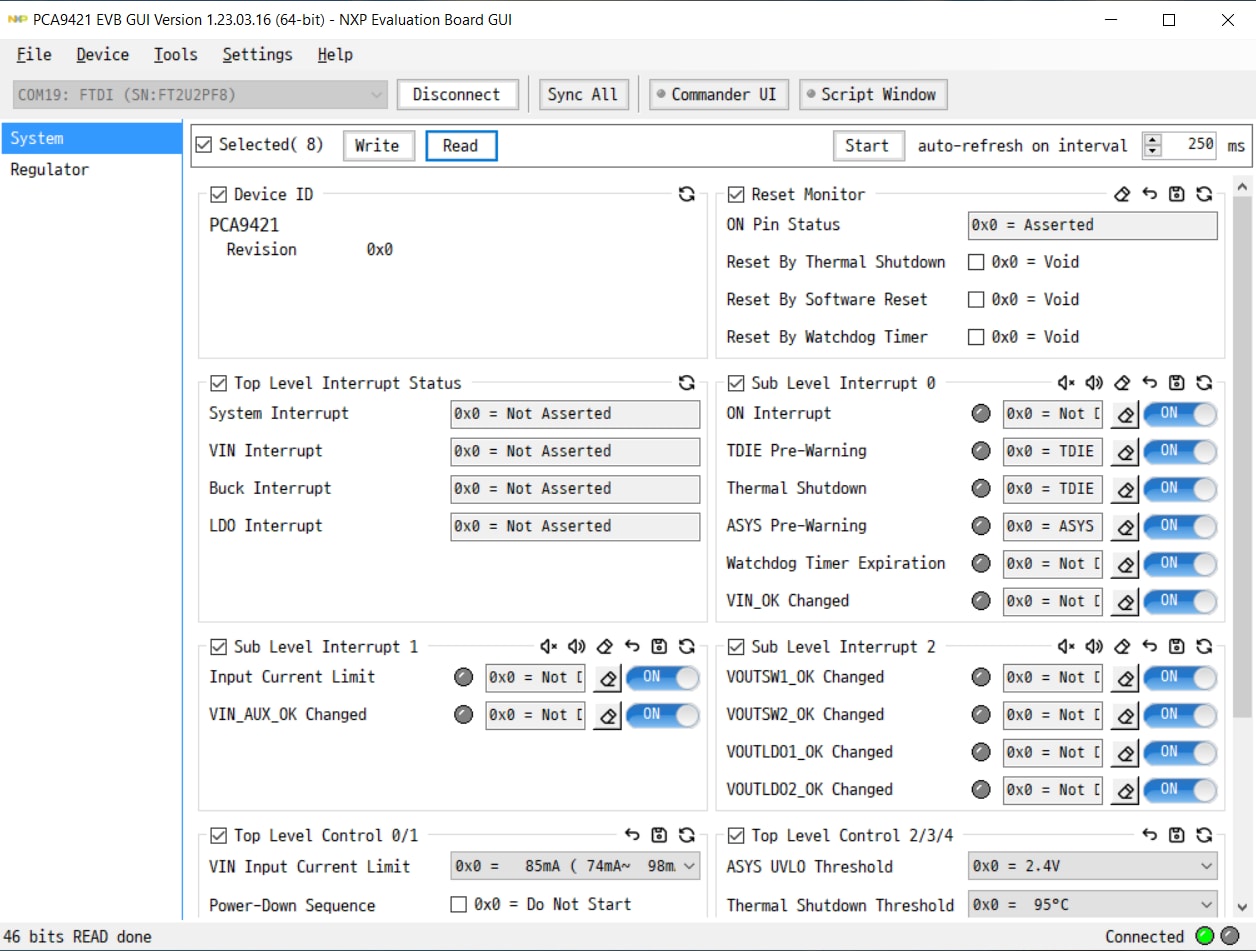

- PCA9421.exeファイルを実行します。インターフェースを図3に示します。
GUIを起動すると、GUIはUSBケーブルで接続されたPCA9421UK-EVMターゲット・ボードを探します。接続されると、GUIの右下のパネルに「接続済み」と表示されます。
