FRDM-PF1510EVMのスタート・ガイド

最終更新日時： 2023-05-18 09:55:00サポート PF1510 for Low Power Application Processors

このドキュメントの内容

  • 1

    使用を開始する

  • 2

    ボードについて

  • 3

    ハードウェアの構成

  • 4

    ソフトウェアのインストール

お客様の PF1510 for Low Power Application Processors

このドキュメントの内容

1. 使用を開始する

NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリー寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、より優れたパフォーマンスを実現します。

このページでは、FRDM-PF1510EVMボードのセットアップ方法について説明します。

1.1 キットの内容/同梱物一覧

FRDM-PF1510EVMの内容は次のとおりです。

  • 組立て済み/テスト済みの評価ボード（静電気防止バッグ入り）
  • USBケーブル（Type Aオス/mini Bオス、3フィート）
  • クイック・スタート・ガイド

1.2 必要な機器

このキットを使用するには以下のものを用意する必要があります。

  • 5.0 V DC電源、または十分な給電能力を備えたUSB（最大の性能を得るには3.0 A以上）
  • KITPF1510GUIをインストールしたWindows PC
  • レギュレータ出力測定用の電圧計（オプション）
  • オシロスコープ（オプション）
  • mini USBケーブル2本

1.3 システム要件

このキットが正しく機能するには、次のソフトウェアが必要です。

  • Windows XP、Vista、7、8、10（32ビット版または64ビット版）のいずれかが動作するUSB対応コンピュータ

次へボードについて

2. ボードについて

2.1 ボードの特長

  • PF1510 PMIC
  • EVBとPC間の通信リンクとしてFRDM-KL25Zを統合
デバイス 説明 特長
PF1510 I.MX 7ULP、6SL、6UL、6ULL、6SXプロセッサ向けのパワーマネージメント集積回路 (PMIC)
  • 調整可能な3つの高効率降圧レギュレータ、標準電流容量ごとに1.0 A
  • 3つの調整可能な汎用リニア・レギュレータ
  • 低ドロップアウト (LDO)/スイッチ電源
  • VINの入力電圧範囲：4.1 V～6.0 V
  • ダブル・データ・レート (DDR) メモリ・リファレンス電圧
  • ワンタイム・プログラマブル (OTP) メモリによるデバイス構成
    		•

    2.2 ボードの説明

    FRDM-PF1510EVMボードは、PF1510 PMICを組み込んだ設計のテストおよびデモを実施するための評価プラットフォームです。この評価ボードには、事前構成されたMC32PF1510A4EPデバイスが搭載されています。ユーザーは多数のジャンパとテスト・ポイントを使用して、ニーズに合わせた評価を実施できます。このキットにはFRDM-KL25Zが搭載され、互換性のあるマイクロコードがあらかじめロードされています。FRDM-KL25Zの主な機能は、評価基板とPCの間で行われる通信の制御です。

    2.3 ボード・イメージ

    FRDM-PF1510EVMは、FRDM-KL25Zを搭載したPMICボードで構成されます。以下に、最終的な組み立て後の写真を示します。

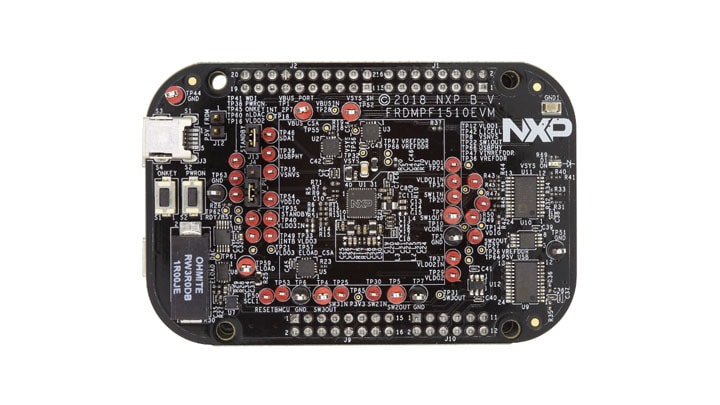

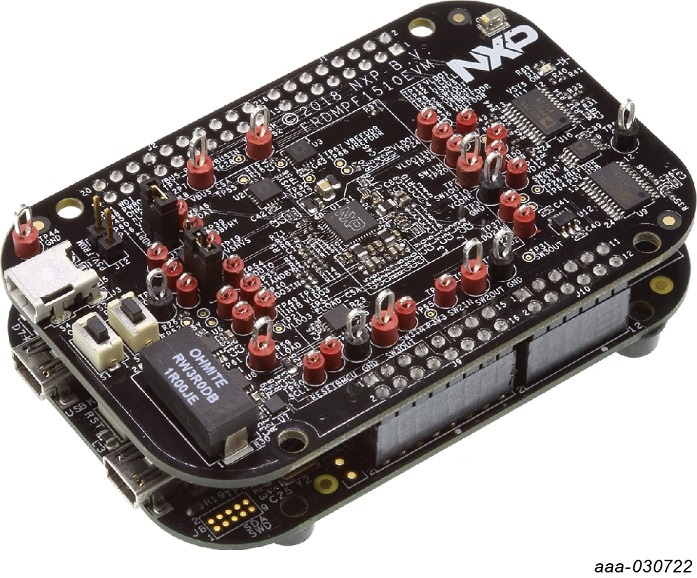

    AAA-030722

    AAA-030722

    前へ使用を開始する
    次へハードウェアの構成

    3. ハードウェアの構成

    3.1 ハードウェアの構成

    FRDM-KL25Z評価ボードは低コストで必要な機能を備えていることから、FRDM-PF1510EVMキットと組み合わせて使用するために選択されました。FRDM-KL25Zボードは、NXPのKinetis KL2xマイクロコントローラ・ファミリによって使用可能となるUSB、内蔵LED、I/Oポートを使用します。

    ボードの底面にある4つのデュアル列Arduino R3コネクタを使用して、FRDM-PF1510EVMをFRDM-KL25Zに接続します。

    テストに必要な推奨機器：

    • 5.0 V電源
    • コンピュータ
    • mini USBケーブル2本

    3.2 イメージの構成

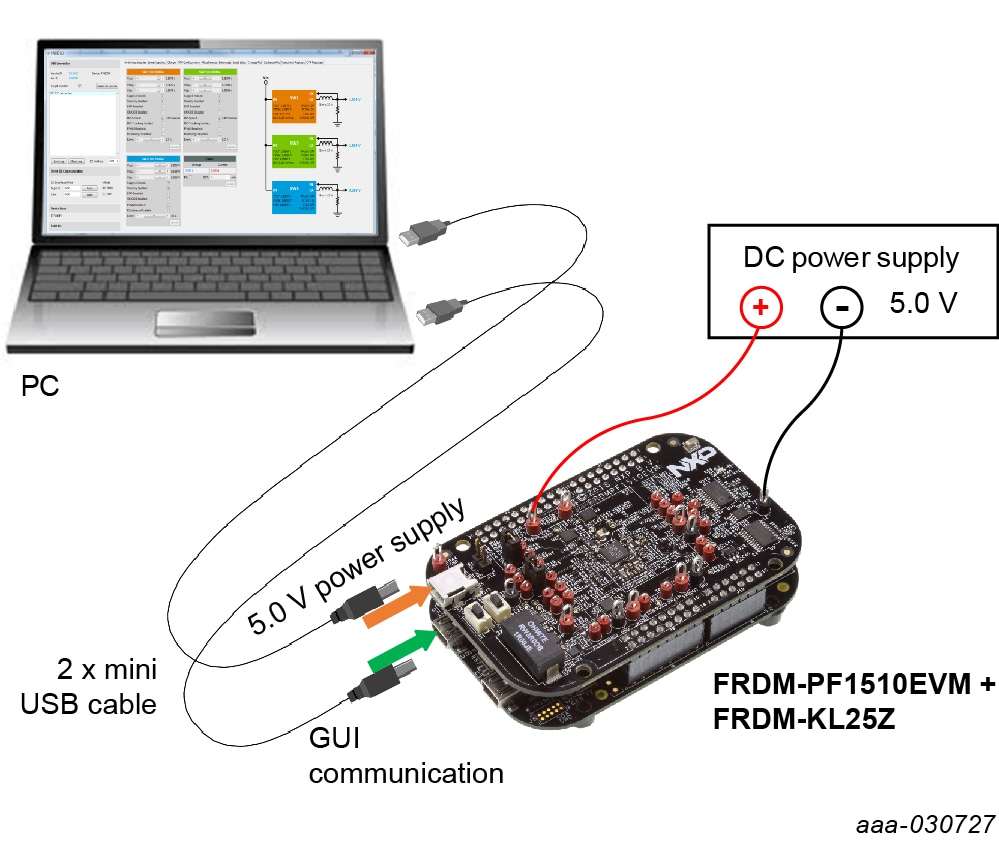

    aaa-030727

    aaa-030727

    3.3 USBケーブルの接続

    mini USBケーブルの一方の端子をFRDM-KL25ZボードのKL25ZのUSBポートに接続します。ケーブルのもう一方の端子をホスト・コンピュータに接続します。

    前へボードについて
    次へソフトウェアのインストール

    4. ソフトウェアのインストール

    4.1 グラフィカル・ユーザー・インターフェース

    次のステップで、FRDM-PF1510EVM用のソフトウェアをダウンロードして実行します。

    4.2 コンピュータにPF1510GUIをセットアップする

    1. PF1510 GUI for 32-bitまたはPF1510 GUI for 64-bitをダウンロードします。PCにインストールされているシステムに応じて、32ビット版または64ビット版を選択します
    2. PC上の任意のフォルダにすべてのファイルを抽出します
    3. 評価ボードを接続する
    4. GUIを起動します（インストール不要、GUIはPF1510_x_Bx.jarファイルをクリックして直接起動できる）
    5. ハードウェアを構成する
    6. PF1510 GUIを起動する

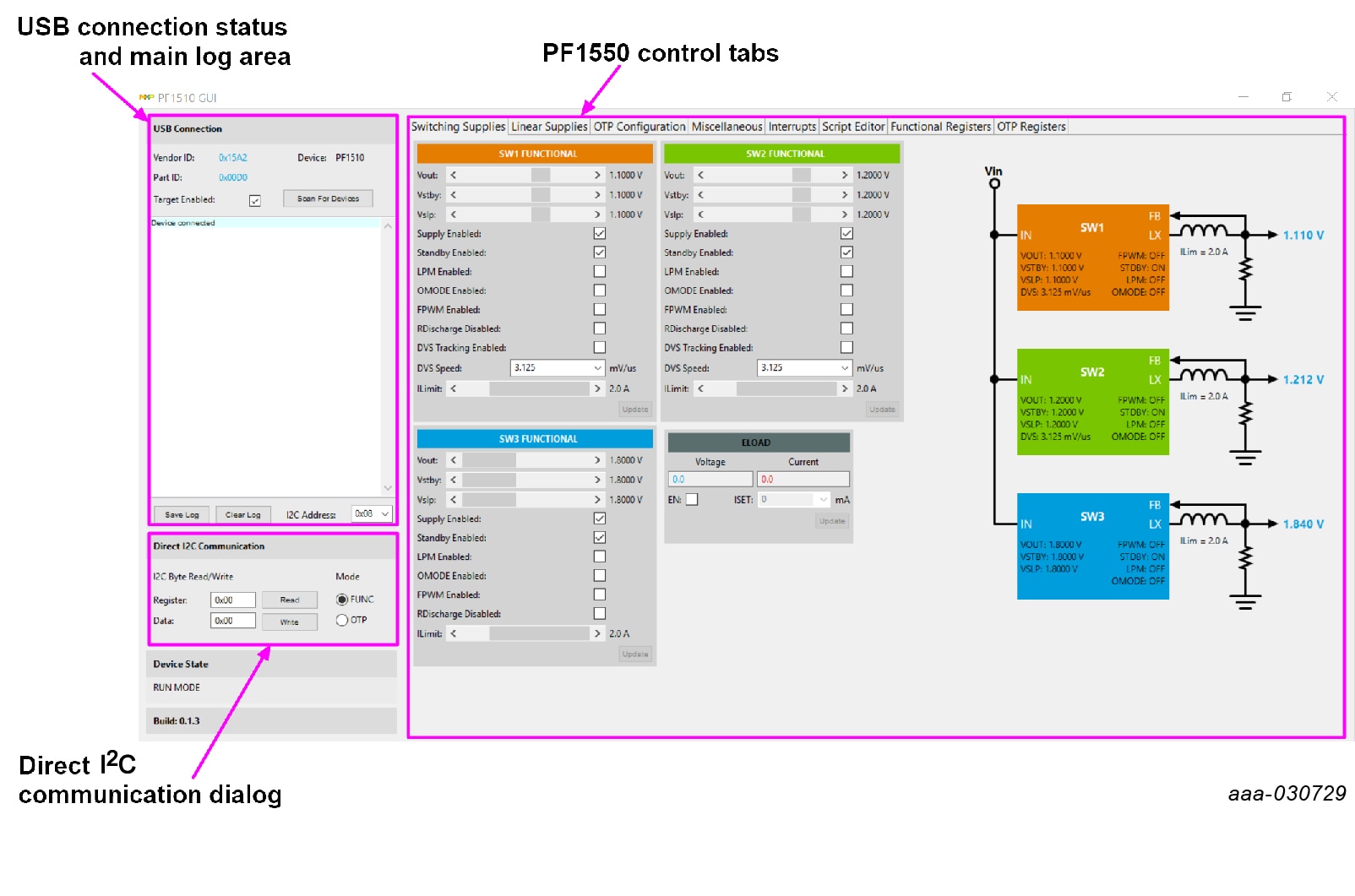

    AAA-030729

    AAA-030729

    メインのログ・ウィンドウに接続が表示されます。

    前へハードウェアの構成
    次へ設計・リソース

    設計・リソース

    ボードに関するドキュメント

    チップに関するドキュメント

    ソフトウェア

    関連リソース

    製品概要ページ

    PF1510の製品概要ページはこちらです。

    ツール概要ページ

    「概要」タブには、デバイスの概要、製品の特長、キット内容の説明、サポート対象デバイスのリスト（およびリンク）、関連製品のリスト（およびリンク）、「使用を開始する」セクションが含まれます。

    • 「概要」タブのウィンドウ左側で、ページ内リンク機能を探します
    • 「使用を開始する」リンクを選択して、各エントリを確認し、タイトルをクリックしてエントリをダウンロードします
    • 「概要」タブを確認したら、他の製品に関連するタブにアクセスして詳細を確認します。
      • ドキュメント：現在のドキュメントをダウンロードできます
      • ソフトウェア＆ツール：現在のハードウェアとソフトウェアのツール/ドライバをダウンロードできます
      • 購入/パラメータ：製品を購入し、製品のパラメータを表示できます。ファイルをダウンロードした後、セットアップ手順が記載されたユーザー・ガイドを含む全ファイルを確認してください
      • パッケージの構築：部品表 (BOM) とサポート回路図は、「概要」タブの「使用を開始する」セクションからもダウンロードできます

    ソリューション全体について

    低消費電力アプリケーション・プロセッサ向けのPF1510パワーマネジメント集積回路 (PMIC) のページに加えて、以下のページも参照してください。

    製品ページ

    アプリケーションのページ

    ハードウェアのページ

    ソフトウェアのページ

    前へソフトウェアのインストール
    次へサポート
