PF09開発用ソケット・ボードのスタート・ガイド

最終更新日時： Jan 7, 2026サポート PF09開発用ソケット・ボード

このドキュメントの内容

  • 1

    パッケージの内容

  • 2

    ハードウェアについて

  • 3

    ハードウェアの構成

お客様の PF09開発用ソケット・ボード

このドキュメントの内容

1. パッケージの内容

NXPのアナログ製品開発ボードは、NXP製品の評価を目的とした使いやすいプラットフォームです。さまざまなアナログ・ソリューション、ミックスド・シグナル・ソリューション、パワー・ソリューションに対応しています。実績のある大容量テクノロジを使用したモノリシック集積回路およびシステム・イン・パッケージ (SiP) デバイスを搭載しています。NXP製品は、最先端システムへの電源供給において、より長いバッテリー寿命、より小さいフォーム・ファクタ、より少ない部品数、より低いコスト、改善されたパフォーマンスを実現します。

このページでは、KITPF09FRDMPGMボードをセットアップして使用する手順について説明します。

1.1 キットの内容/同梱物一覧

KITPF09FRDPGMを使用するには、キットの同梱物と追加のハードウェアに加え、ソフトウェアがインストールされたWindows PCワークステーションが必要です。

キットには以下のものが含まれています。

  • 組立ておよびテスト済み評価ボードとプログラム済みKL25Zマイクロコントローラ（静電気防止バッグ入り）
  • 3.0フィートのUSB-STD A to USB-B-microケーブル
  • ボードに搭載されたジャンパ
  • クイック・スタート・ガイド

1.2 追加ハードウェア

このボードの作業をする際は、キットの内容物のほかに以下のハードウェアが必要になるか、または使用すると役立ちます。

  • 5 Vを供給可能な電源

1.3 最小システム要件

この評価ボードにはWindows PCワークステーションが必要です。この評価ボードで作業する際は、これらの最低限の仕様を満たすことで良好な結果が得られます。

  • Windows 7またはWindows 10を搭載したUSB対応のコンピュータ
  • FTDI USBシリアル・ポート・ドライバ（FT230X基本UARTデバイス用）

1.4 ソフトウェア

KITPF09FRDPGM評価ボードで作業するには、ソフトウェアのインストールが必要です。記載されているすべてのソフトウェアは、PF09：高性能アプリケーション用9チャネルPMIC、ASIL DおよびSIL 2のページにある評価ボードの情報ページ、または提供されているリンクから入手できます。

次へハードウェアについて

2. ハードウェアについて

KITPF09FRDMPGMキットは、NXPのPF09ファミリに基づいた設計をサポートするためのプラットフォームを提供します。このキットは評価用ではありません。NXP GUIソフトウェアを使用して読み取り/書き込みモードでレジスタにアクセスすることで、PF09ファミリのすべての機能を設定およびプログラムできます。出力電圧やデジタル信号（I²C、RSTBなど）には、フック・コネクタを介してアクセスできます。

2.1 ボードの特長

  • I/O構成用ヘッダ・コネクタ
  • プログラミング用の選択可能な電源入力
  • 入出力へのアクセス用のアクセス・ピン・コネクタ
  • PGOOD、PWRON、VINの状態を示す緑色LEDインジケータ
  • 8 VのOTP書き込み電圧が設定されていることを示す赤色LEDと、5 VのOTP電圧が設定されていることを示す青色LED
  • KL25Z MCUによる高度なシステム監視
  • 組込みUSB to I²CプロトコルによりKL25Z MCUを介したソフトウェアGUIへの接続が容易

2.2 ボードの説明

キットのハードウェアは、KL25Zマイクロコントローラが組み込まれたKITPF09FRDMPGMプログラム・ボードと、ボードをPCに接続するためのUSBケーブルで構成されています。

KITPF09FRDMPGMプログラム・ボードは、追加のツールなしで、デバイスに備わる2回プログラム可能な (OTP) 機能を使用して、ユーザーが個々のPF09ファミリをヒューズ書き込みできるソケットを備えています。このボードに搭載されたLEDとテスト・ポイントを使用して、リアルタイムでパフォーマンスを限定的に監視することもできます。ユーザーは、デバイスをプログラミングする前に、エミュレーション・モードで必要な数の構成をテストすることが可能です。

KL25Zは、KITPF09FRDMPGMプログラミング・ボードの裏側に接続されています。KL25Zの役割は、KITPF09FRDMPGMプログラム・ボードとPCにインストールされたGUIとの間のI²C通信を管理することです。KL25Zは、PCに接続されたUSBケーブルまたはバッテリー電源（GUIに接続されていない場合）から電力を取り込みます。

Overview Diagram of Communication Between PF09 and NXP GUI

Overview Diagram of Communication Between PF09 and NXP GUI

注：このドキュメントでは、デフォルトの設定としてPF09を使用しています。PFの差異については、必要に応じてフローの中で説明されています。それ以外の場合、機能はPF09と共通です。

2.3 ボードのコンポーネント

図2は、コネクタ、構成ヘッダ、およびシグナルLEDの配置を示しています。PF09のデフォルトのジャンパおよびスイッチの設定に関する情報については、セクション3を参照してください。

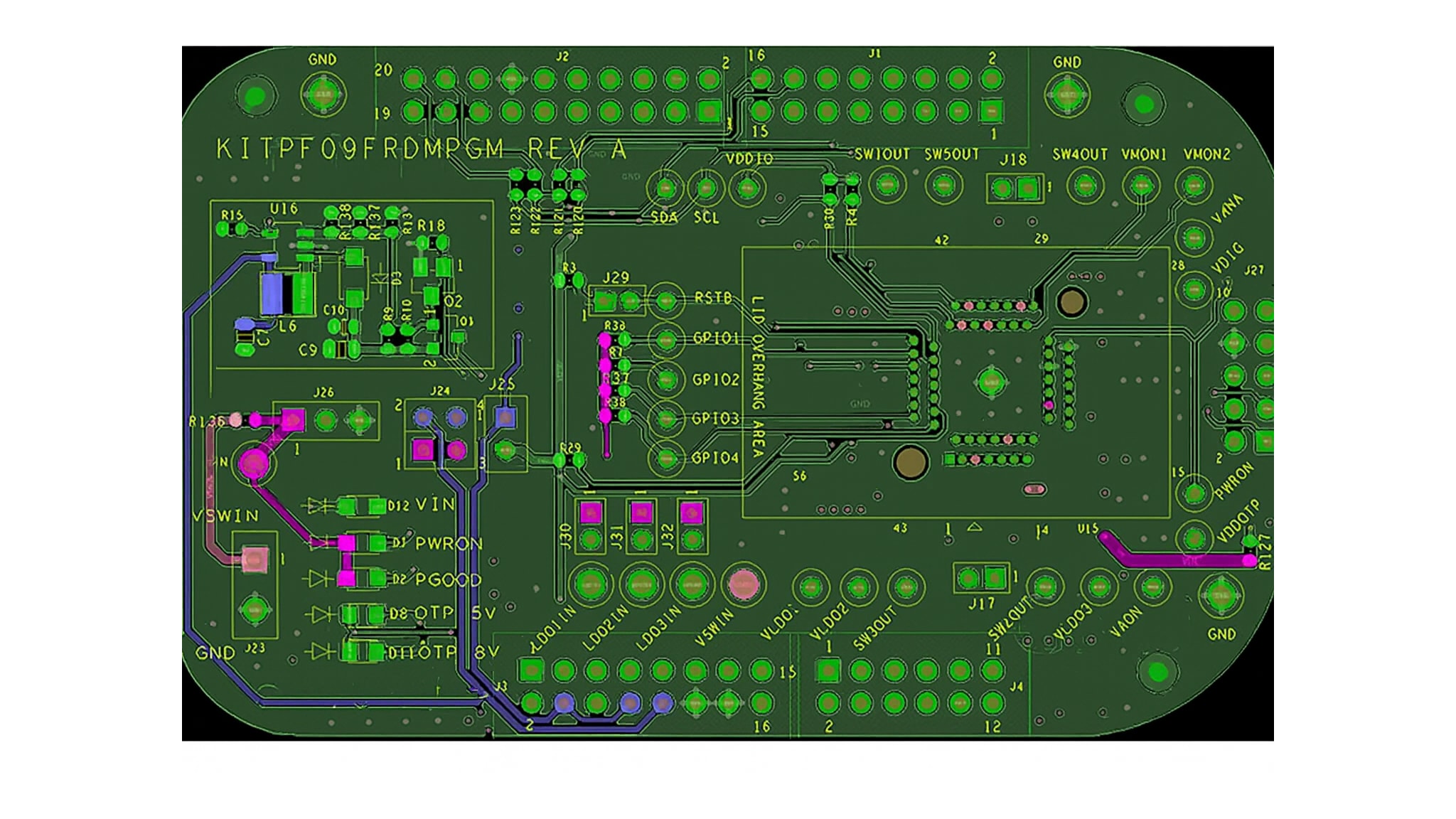

KITPF09FRDMPGM Featured Components

KITPF09FRDMPGM Featured Components

前へパッケージの内容
次へハードウェアの構成

3. ハードウェアの構成

3.1 ハードウェアの構成

KITPF09FRDMPGMプログラム・ボードの設定手順は次のとおりです。

  1. ボードのジャンパがデフォルト位置に設定されていることを確認します。このデフォルトのデバッグ構成により、KL25Z MCU（I²C経由）およびGUIによるボードの完全な制御が可能になります。セクション3では、PF09ファミリのデフォルトのジャンパ設定を示しています。
  2. 電源をVIN（フック・コネクタ）に接続します。電源は公称値5 Vに設定する必要があります。
  3. ボードとPC間のUSBケーブルが確実に接続されていることを確認してください。この接続は、極めて重要となります。USBポートはPCとオンボードのKL25Z MCU間の通信チャネルとして機能し、一部のオンボード回路に電圧とリファレンスも供給するためです。

このセクションでは、KITPF09FRDMPGMプログラム・ボードについての概説として、各ジャンパやスイッチに関連する機能を説明し、これらの機能を可能にするハードウェア構成に関する情報とともに、ボードで利用可能なLEDシグナルとテスト・ポイントに関するアドバイスを提供します。

このデフォルトのデバッグ構成により、KL25Z MCU（I²C経由）およびGUIによるボードの完全な制御が可能になります。図2は、PF09のジャンパの位置を示しています。PF09のデフォルトのジャンパ設定については、以下を参照してください。

表1. ジャンパの設定

コネクタ ピン番号 ライン 接続
J1/J2/J3/J4 --- FRDMボード・ヘッダ ---
J17 1 SW2OUT 開
2 SW3OUT 開
J18 1 SW4OUT 開
2 SW5OUT 開
J29 1 RSTB用のプルアップ ジャンパ接続済み
2 RSTB
J23 1 VIN 開
2 GND 開
J24 1 VIN 開
2 USB_PWR
3 VIN 開
4 3V3_MCU
J25 1 VDDIO ジャンパ接続済み
2 3V3_MCU
J26 1 VIN 開
2 PWRON 開
3 GND 開
J27 1 SCL 開
2 PWRON 開
3 SDA 開
4 VDDOTP 開
5 IO1 開
6 VDDIO 開
7 R127 0 ΩをVINに接続 開
8 GND 開
9 開 開
10 開 開

表2. アクセス・ポイントの機能

機能 説明 色
LDO1IN LDO1入力電圧のモニタリング・ポイント 赤
LDO2IN LDO2入力電圧のモニタリング・ポイント 赤
LDO3IN LDO3入力電圧のモニタリング・ポイント 赤
VSWIN スイッチャ入力電圧 赤
VIN 外部入力電圧 赤
VLDO1 LDO1出力のモニタリング・ポイント 白
VLDO2 LDO2出力のモニタリング・ポイント 白
VLDO3 LDO3出力のモニタリング・ポイント 白
GND ボードのグランドの直接接続 - 4つの容易なアクセス・ポイント 白
VAON VAON出力のモニタリング・ポイント 白
SW1出力 SW1出力のモニタリング・ポイント 白
SW2出力 SW2出力のモニタリング・ポイント 白
SW3出力 SW3出力のモニタリング・ポイント 白
SW4出力 SW4出力のモニタリング・ポイント 白
SW5出力 SW5出力のモニタリング・ポイント 白
GPIO1 GPIO1アクセス・ポイント - 双方向ピン 白
GPIO2 GPIO2アクセス・ポイント - 双方向ピン 白
GPIO3 GPIO3アクセス・ポイント - 双方向ピン 白
GPIO4 GPIO4アクセス・ポイント - 双方向ピン 白
VMON1 外部モニタVMON1のモニタリング・ポイント 白
VMON2 外部モニタVMON2のモニタリング・ポイント 白
VDIG VDIGモニタリング・ポイント 白
VANA VANAモニタリング・ポイント 白
PWRON パワーオン入力ピン・アクセス・ポイント 白
VDDIO VDDIOモニタリング・ポイント 白
RSTB システム・リセット信号出力モニタリング・ポイント 白
VDDOTP VDDOTPモニタリング・ポイント 白
I²C-SDA I²C SDAアクセス・ポイント - 双方向ピン 白
I²C-SCL I²C SCLアクセス・ポイント - 双方向ピン 白
