このページでは、SC18IS604-EVB評価ボードをセットアップして使用する手順について説明します。
SC18IS604-EVBには以下のものが含まれています。
Something went wrong! Please try again.
Something went wrong! Please try again.
JP1)JP4)、他のI²Cデバイスを評価ボードに接続し、SC18IS604を介してアクセス可能 Something went wrong! Please try again.

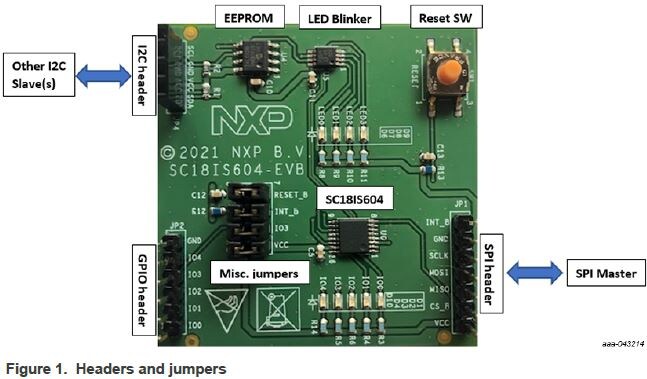

SC18IS604-EVBボードは、7ピンのオス (JP1) ヘッダを介して外部SPIコントローラに接続するように設計されています。SC18IS604-EVB評価ボードには、SC18IS604を介して外部SPIコントローラから直接アクセス可能なオンボードのI²CターゲットのシリアルEEPROMおよびI²CターゲットのLED点滅器が搭載されています。外部SPIコントローラは、I²Cターゲットをボードに接続することなく、シリアルEEPROM/LED点滅器の書き込み、読み取り、およびプログラミングを実行できます。
評価ボード用の3V3電源もこのI²Cインターフェース・ヘッダを介して供給する必要があります。
SC18IS604-EVB評価ボードには、I²Cインターフェース・ヘッダ (JP4) も搭載されており、他のI²Cターゲット・デバイスをSC18IS604-EVB評価ボードに接続できます。こうしたI²Cターゲット・デバイスは、SC18IS604 SPIからI²Cへのブリッジを介してSPIコントローラから直接アクセスできます。
Something went wrong! Please try again.
JP1のピン5に接続しますJP1のピン6 (CS)、ピン5 (MISO)、ピン4 (MOSI)、ピン3 (SCLK) に接続しますJP1のピン2に接続しますJP1のピン1に接続しますSW1を介して外部からリセットできますSomething went wrong! Please try again.
SC18IS604:SPIからI²Cバスへのブリッジのページに加えて、次のページも参照してください。
