UARTからI²Cバスへのブリッジ

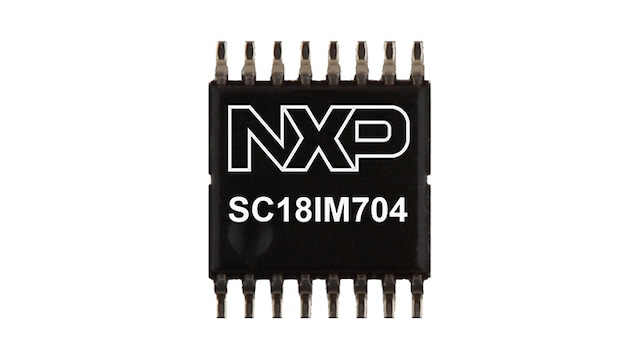

SC18IM704は、マイクロコントローラまたはマイクロプロセッサの標準UARTポートとシリアルI²Cバス間のインターフェースとして機能するように設計されています。これにより、マイクロコントローラまたはマイクロプロセッサが他のI²Cバス・デバイスと直接通信できるようになります。SC18IM704は、I²Cバス・コントローラとして動作できます。SC18IM704は、I²Cバス固有のシーケンス、プロトコル、アービトレーション、タイミングをすべて制御します。ホストはASCIIメッセージ・プロトコルを使用してSC18IM704と通信するため、ホストからSC18IM704への制御シーケンスが非常に簡単になります。
SC18IM704は、SC18IM700の機能的な代替品ですが、次の点が異なります。新しいピン配置、擬似双方向モードなしの汎用I/O、動作電源電圧レベルが2.4 Vから1.71 Vに低下、温度範囲が-40～85°Cから-40～105°Cに拡張。
製品詳細
特長
主な特長
- I²Cバス・コントローラへのUARTホスト・インターフェース
- 8つのプログラマブルI/Oピン
- 高速UART：最大460.8 kbit/sのボーレート
- UARTメッセージ形式はI²Cバス・トランザクション形式に類似
- 8 N 1 UART形式（8データ・ビット、パリティ・ビットなし、1ストップ・ビット）
- ファスト・モードI²Cバス：375 kHz
- 256バイトのTXおよびRX FIFO
- 1.71 V～3.6 V動作、5 VトレラントのI/Oピン
温度範囲
- -40～105°C
ESD保護
- JESD22-A114準拠で2000 V超のHBM
比較表
SPI/UARTからI2C
| 品番 | UART | SPI | I2C | 汎用I/O | 機能 |
| SC18IS604 | N/A | 1.2 MHz | 375 kHz | 5 | SPIからI2C |
| SC18IM704 | 460.8 Kbit/s | N/A | 375 kHz | 8 | UARTからI2C |
I2CからSPI
| 品番 | UART | SPI | I2C | 汎用I/O | 機能 |
| SC18IS606 | N/A | 1.8 MHz | 400 kHz | 3 | I2CからSPI |
I2C/SPIからUART
| 品番 | UART | SPI | I2C | 汎用I/O | 機能 |
| SC16IS740/750/752 | 5 Mbit/s | 15 Mbit/s | 400 kHz | 8 | I2C/SPIからUART |
