  • S32K3 Automotive Telematics Box (T-Box) Reference Design Board

S32K3 Automotive Telematics Box (T-Box) Reference Design Board

S32K3-T-BOX

画像にカーソルを合わせると拡大表示されます。

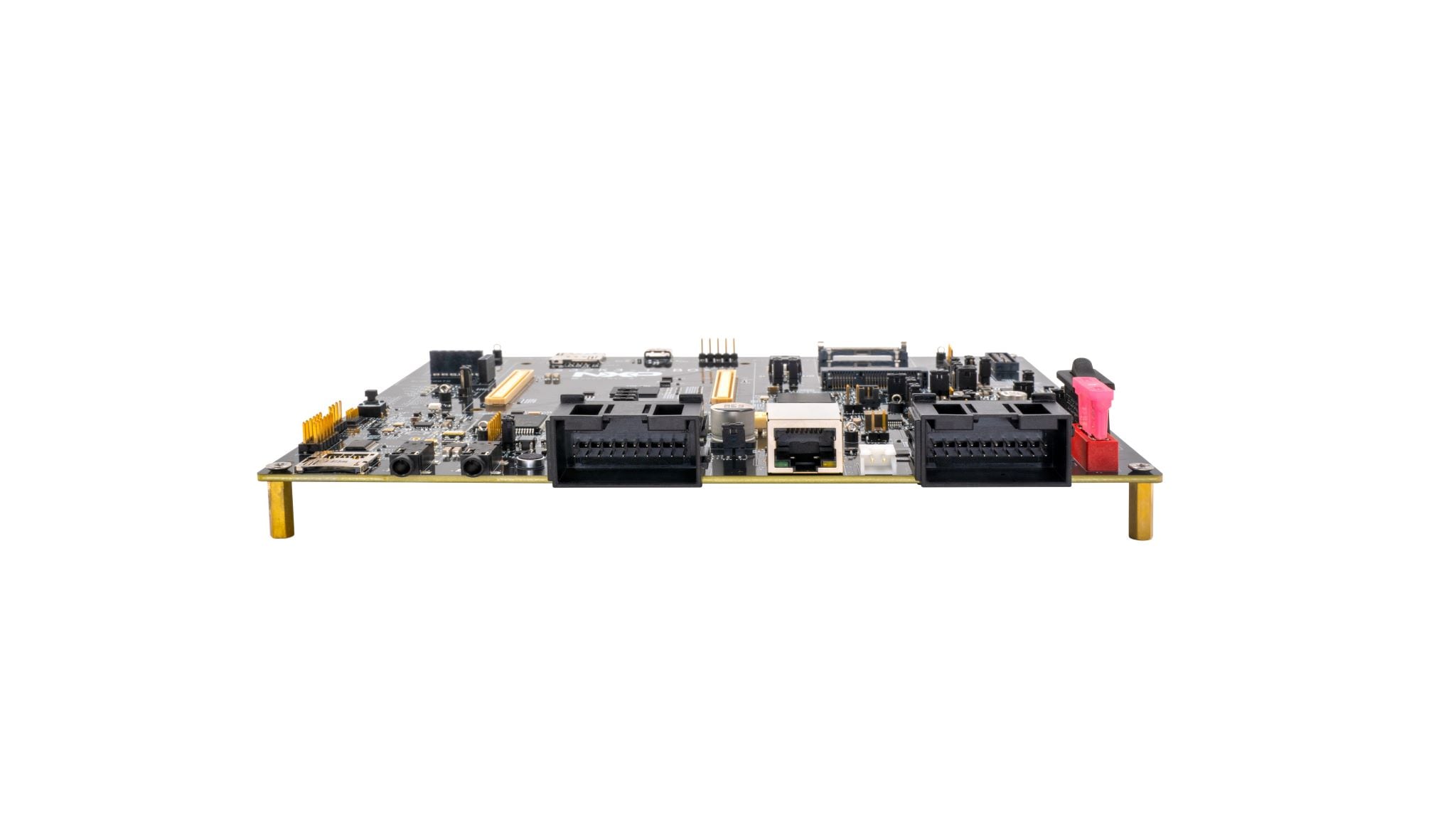

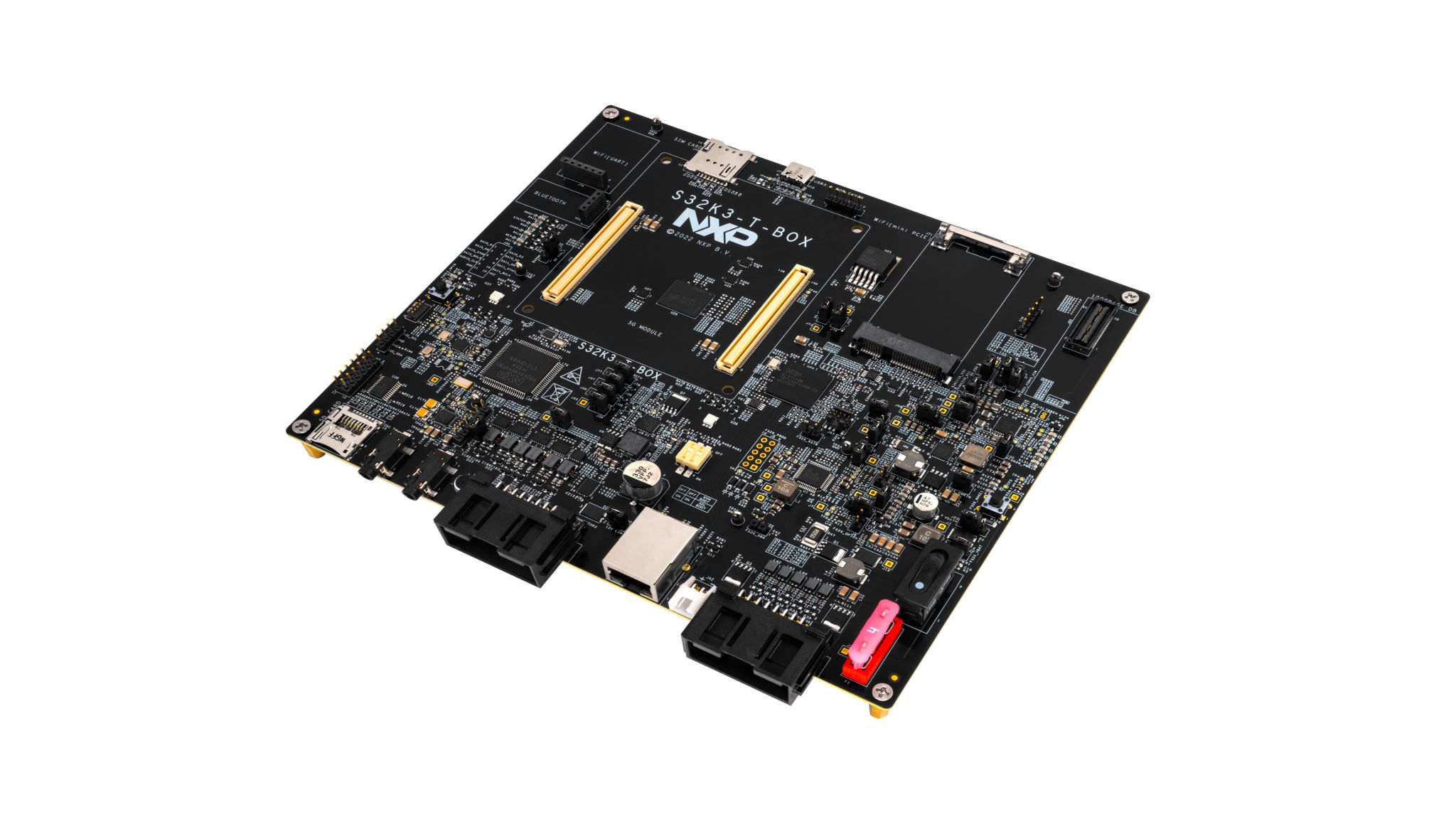

The S32K3 Automotive Telematics Box (T-BOX) is a compact, highly-optimized reference design board engineered to develop cost-effective vehicle networking and telematics applications.

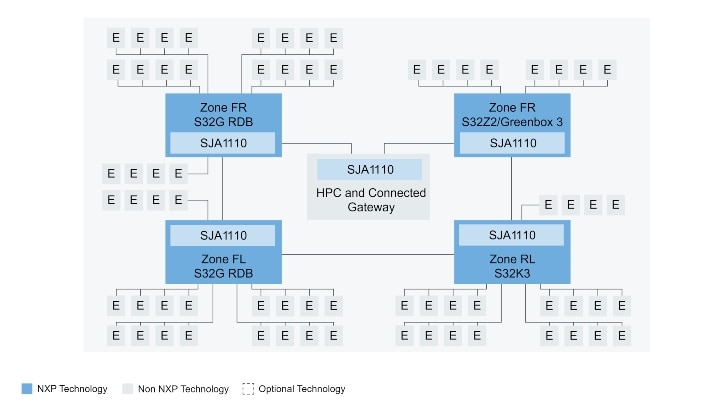

Based on the S32K344 MCU with lockstep Arm® Cortex®-M7, the S32K3-T-BOX provides a reference for automotive applications such as 5G telematics box plus gateway and automotive Ethernet AVB with remote diagnostic, low-predictable latency, TSN Ethernet support and a wealth of communication interfaces (CAN FD/LIN/Ethernet/SJA1110). It can be directly used by carmakers, suppliers and software ecosystem partners to accelerate the development and shorten time-to-market.

製品詳細

セクションを選択:

ブロック図

図を選択する。:

S32K3 Telematics Box (T-Box) Reference Design Board

S32K3 Automotive Telematics Box (T-Box) Block Diagram

S32K3 Family Overview

S32K3 Family Overview
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

インターフェース

車載イーサネット・スイッチ

  • SJA1110: Multi-Gig Safe and Secure TSN Ethernet Switch with Integrated 100BASE-T1 PHYs

オートモーティブLINソリューション

  • TJA1124: Quad LIN Commander Transceiver for In-Vehicle Subnetworks

柔軟なデータレートを備えたCAN

  • TJA144x: Automotive CAN FD Transceiver Family

CANシグナルの改善

  • TJA1463: CAN Signal Improvement Capability Transceiver with Sleep Mode
  • TJA1462: CAN Signal Improvement Capability Transceiver with Standby Mode

セキュアCANトランシーバ

  • TJA1153: Secure HS-CAN Transceiver with Sleep Mode

パワーマネージメント

安全SBC

  • FS26: ASIL D対応低消費電力セーフティ・システムベーシス・チップ
  • FS5600: Automotive Dual Buck Regulator and Controller with Voltage Monitors and Watchdog Timer

PMIC

  • PF5020: Multi-Channel (5) PMIC for Automotive Applications – 4 High Power and 1 Low Power, Fit for ASIL B Safety Level

センサ

加速度センサ

  • FXLS8967AF: ±2g/±4g/±8g/±16g, Low Power 12-bit Digital Accelerometer

オーディオ

Audio Converters

ワイヤレス・コネクティビティ

Wi-Fi®＋Bluetooth®＋802.15.4

  • AW690: Wi-Fi® 6 1x1 Concurrent Dual Wi-Fi (CDW) and Bluetooth® 5.3 Combo SoC

Features

Applications

  • Supports automotive 5G telematics applications
  • Supports over-the-air (OTA)
  • Supports cost-effective service-oriented gateway and domain controller applications
  • Supports audio video bridging (AVB), featuring two clock generators to output precise clock reference
  • Optional 5G  and Wi-Fi 6 modules to allow for accessible remote OTA capabilities​

Networking

  • Multiple network interfaces, featuring seven Ethernet, six CAN/CAN FD and four LIN ports
  • Rich set of time-sensitive networking (TSN) standards
  • NXP original AVB and AUTOSAR® software

Safety and Security

  • ISO 26262 support – up to ASIL D

Software

  • The S32K3-T-BOX is loaded with the lightweight IP (lwIP) example firmware by default

購入オプション

S32K3-T-BOX-Image

クリックして展開

  • S32K3-T-BOX

  • S32K3-T-BOX Reference Design Board.

  • Kit Contains

    • S32K3-T-BOX reference design board
    • 2 x wire cables for ECU connector
  • JP¥110,703
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 5
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

1-5 の 6 ドキュメント

全て表示

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

4 設計・ファイル

  • プリント基板と回路図

    S32K3 Automotive Telematics Box (T-Box) Layout

    RAR改訂 1.0Jul 7, 2022 17:35:0010.8 MBS32K3-T-BOX-RDB-LAYOUT
    サインインが必要です
    ダウンロード
  • プリント基板と回路図

    S32K3 Automotive Telematics Box (T-Box) BoM

    XLSX改訂 1.0Jun 22, 2022 17:27:0058.3 KBS32K344-T-BOX-BOM
    サインインが必要です
    ダウンロード
  • プリント基板と回路図

    S32K3 Automotive Telematics Box (T-Box) Schematics

    PDF改訂 C1Dec 12, 2022 17:46:001.9 MBSCH-50735
    サインインが必要です
    ダウンロード
  • 電卓

    S32K Power Estimation Tool (PET)
