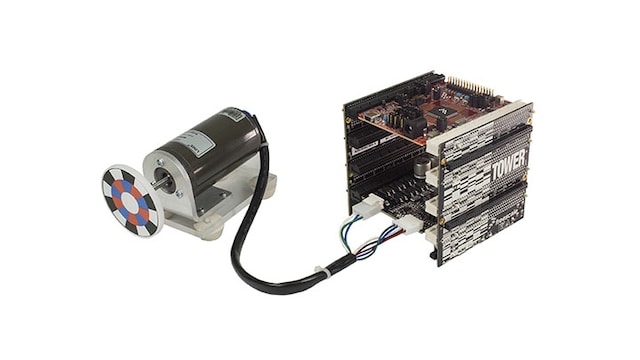

The TWR-KV46F150M is a development tool for the Kinetis V series KV4x MCU family built on the Arm^® Cortex^®-M4 processor. The TWR-KV46F150M MCU module is designed to work either in standalone mode or as part of the Tower System, a modular development platform that enables rapid prototyping and tool re-use through reconfigurable hardware.

As is standard with all Tower System modules, the TWR-KV46F150M MCU module can be used with a variety of existing peripheral modules, such as TWR-MC-LV3PH for motor control rapid prototyping and TWR-SMPS-LVFB for digital power conversion rapid prototyping. Torque your designs and speed your time to market with TWR-KV46F150M.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

KVシリーズArm Cortex-M4/M0+/M7

KV4x: Kinetis KV4x-168 MHz, High Performance Motor / Power Conversion MCUs based on Arm^® Cortex^®-M4

Features

Microcontroller

MKV46F256FLL16 Arm^® Cortex^®-M4 MCU

168 MHz
256 KB flash
Dual 12-bit ADCs up to 4.1 Msps
3x FlexTimers and 1x eFlexPWM with 312ps resolution
Up to 30x PWM channels dedicated to motor and power control with 12-bit DAC and high-speed analog comparator
100 LQFP

Connectivity

Motor control and auxiliary signal connectors

Debug

OpenSDA debug circuit with Mini USB connector and virtual serial port

Sensors

Four thermistors

Interface

FlexCAN interface

User Components

Nine LEDs with connected buffers to PWM channels for dimming
Two push buttons for user input or interrupts

MCUXpresso Software and Tools

購入オプション

クリックして展開

TWR-KV46F150M
Tower System Development Board for Kinetis KV42, KV44 and KV46 MCUs.
- TWR-KV46F150M Kinetis KV4x MCU Tower System Module
- Quick Start Guide

JP¥21,929
の数量に対して 1
- 在庫状況: 保留在庫

NXPから購入する代理店から購入する

Distributor Name	地域	在庫	在庫日付

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 11 ドキュメント

^{ユーザ・ガイド}
TWR-KV46F150M Quick Start Guide for Motor Control注目

PDF改訂 1Oct 9, 2015709.4 KBTWR-KV46F150MQSGEnglish
サインインが必要です
^{ユーザ・ガイド}
TWR-KV46F150M Quick Start Guide for Power Conversion注目

PDF改訂 1Oct 30, 2015401.5 KBTWR-KV46PWCONVQSGEnglish
サインインが必要です
^{ユーザ・ガイド}
TWR-KV46F150M Tower Module User's Guide注目

PDF改訂 0Feb 9, 2015829.1 KBTWRKV46F150MUGEnglish
サインインが必要です
^{ユーザ・ガイド}
OpenSDAはじめに

PDF改訂 0.94Sep 18, 20121.0 MBOPENSDAUGEnglish
サインインが必要です
^{ユーザ・ガイド}
Demonstration software for Kinetis V peripheral modulesはじめに

PDF改訂 0Feb 19, 20141.8 MBKVQRUGEnglish
サインインが必要です
^{アプリケーション・ノート}
Tuning 3-Phase PMSM Sensorless control application using MCAT Tool

PDF改訂 0Mar 25, 20143.3 MBAN4912English, 中文
^{アプリケーション・ノート・ソフトウェア}
Interleaved PFC Average Current Control

ZIP改訂 0Jul 28, 20174.0 MBAN5355SWEnglish
^{アプリケーション・ノート・ソフトウェア}
SW for AN4911

ZIP改訂 1Feb 19, 20153.0 MBAN4911SWEnglish
サインインが必要です
^{サポート情報}
Kinetis SDK v.1.3.0 Release Notes for KV4x Derivatives

PDF改訂 0Oct 16, 2015546.6 KBKSDK130KV4XRNEnglish
^{サポート情報}
Kinetis^® SDK Release Notes for TWR-KV46F150M Tower^® System Development Platform - Release Notes

PDF改訂 0Feb 11, 2015381.4 KBKSDK110KV4XRNEnglish
^{サポート情報}
MQX™ RTOS Release Notes for Kinetis^® SDK v.1.1.0 TWR-KV46F150M Tower^® System Development Platform - Release Notes

PDF改訂 0Feb 11, 2015374.6 KBMQXKSDK110KV4XRNEnglish

全て表示

設計・リソース

デザイン・ファイル

2 設計・ファイル

^{プリント基板と回路図}
TWR-KV46F150M - Printed Circuit Board Design Files

ZIP改訂 CFeb 13, 2015 00:00:003.8 MBTWR-KV46F150M-PWB
サインインが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{プリント基板と回路図}
TWR-KV46F150M Schematics, SCH-28177, SPF-28177

PDF改訂 CFeb 13, 2015 00:00:00245.7 KBTWRKV46F150M_SCH
サインインが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ソフトウェア

1-5 の 6 ソフトウェア・ファイル

^{開発IDEと構築ツール}
MCUXpresso統合開発環境 (IDE)注目

ダウンロード・オプション
^{BSPとデバイスドライバ}
TWR-KV46F150M Power Conversion Quick Start Package

ZIP改訂 1Feb 12, 2015 00:00:0012.4 MBTWR-KV46F150M-PW-QSP
サインインが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{BSPとデバイスドライバ}
MCUXpresso SDK Builder for the KV46 Tower Board

EXTERNAL改訂 1Feb 9, 2021 06:56:001 KBMCUXPRESSO-SDK-TWR-KV46F150M

ダウンロード
追加ソフトウェアを利用可能パートナー・ソリューションの特集を表示.
^{BSPとデバイスドライバ}
TWR-KV46F150M Quick Start Package including Motor Control Demo

ZIP改訂 1Feb 11, 2015 00:00:002.3 MBTWR-KV46F150M-QSP
サインインが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
^{スニペット、ブート・コード、ヘッダ、モニタなど}
NXPマイクロコントローラ用MCUブートローダ

ダウンロード・オプション
^{デバッグと可視化ツール}
FreeMASTER tool 3.2 (includes Lite 1.3) – Windows installer更新

EXE改訂 3.2.3Apr 2, 2024 11:08:00357536 KBFMASTERSW
サインインが必要です
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

全て表示

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
