Name: DSC MC56F8257 Motor Control Tower System Module
Price: 200.00 USD
Availability: BackOrder

画像にカーソルを合わせると拡大表示されます。

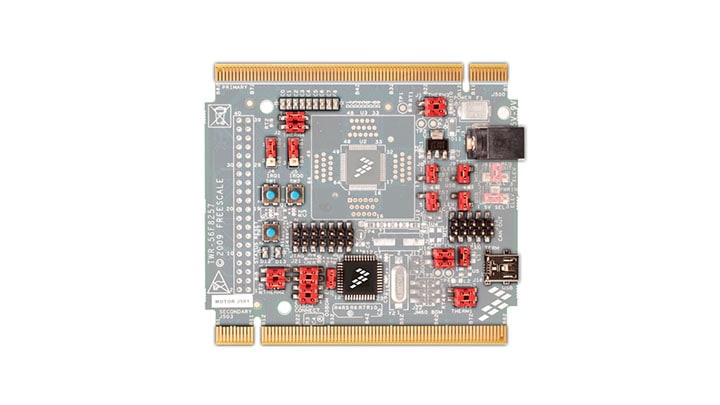

The TWR-56F8257 module is a demonstration and development tool for the NXP^® MC56F8257 DSCs. Ideally suited for motor control applications, it can be combined and used with several peripheral modules in the Tower^® System, including the TWR-MC-LV3PH motor control module or be operated as a standalone tool. It can also be used as the main control board with an APMOTOR56F8000E motor control board.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

16ビット56800E DSCコア

56F824X_825X: Digital Signal Controller

Features

Microcontroller

MC9S08JM60

4 MHz crystals provide

USB to SCI bridge
Bootloader enable header
JTAG header for the MC56F8257 DSC with header to disconnect from OSBDM
CAN transceiver, header, and termination
Four thermistors for single-ended or differential analog inputs to the MC56F8257 DSC
Motor control board connector for the APMOTOR56F8000E motor control board
9 LEDs controlled by the MC56F8257 DSC
MC56F8257 Digital Signal Controller (DSC) in a 64 LQFP package

購入オプション

クリックして展開

TWR-56F8257
アクティブ

Tower System, DSC Module, MC56F8257, Motor Control.

キットの内容

TWR-56F8257 board with a MC56F8257 16-bit MCU
Necessary cables
DVD with lab tutorials, software, training and collateral
Quick Start Guide document

$200.00 USD

保留中の在庫

カートに入れる

代理店からの注文

販売代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.
