M2 NAND FLASH Daughter Card

M2-NAND-FLASH
アクティブ

画像にカーソルを合わせると拡大表示されます。

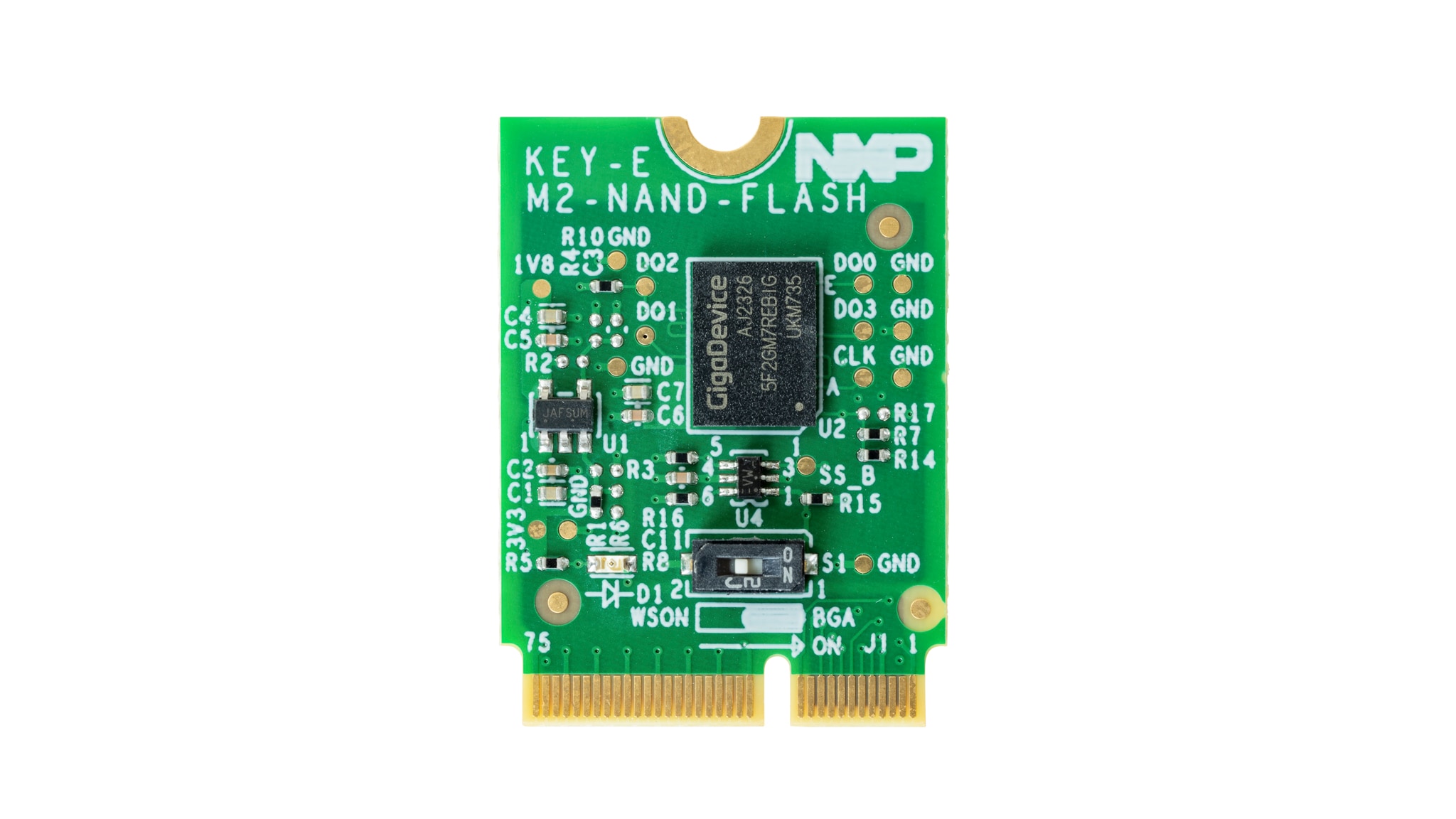

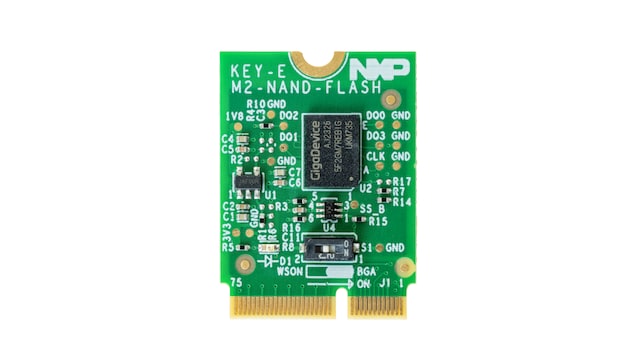

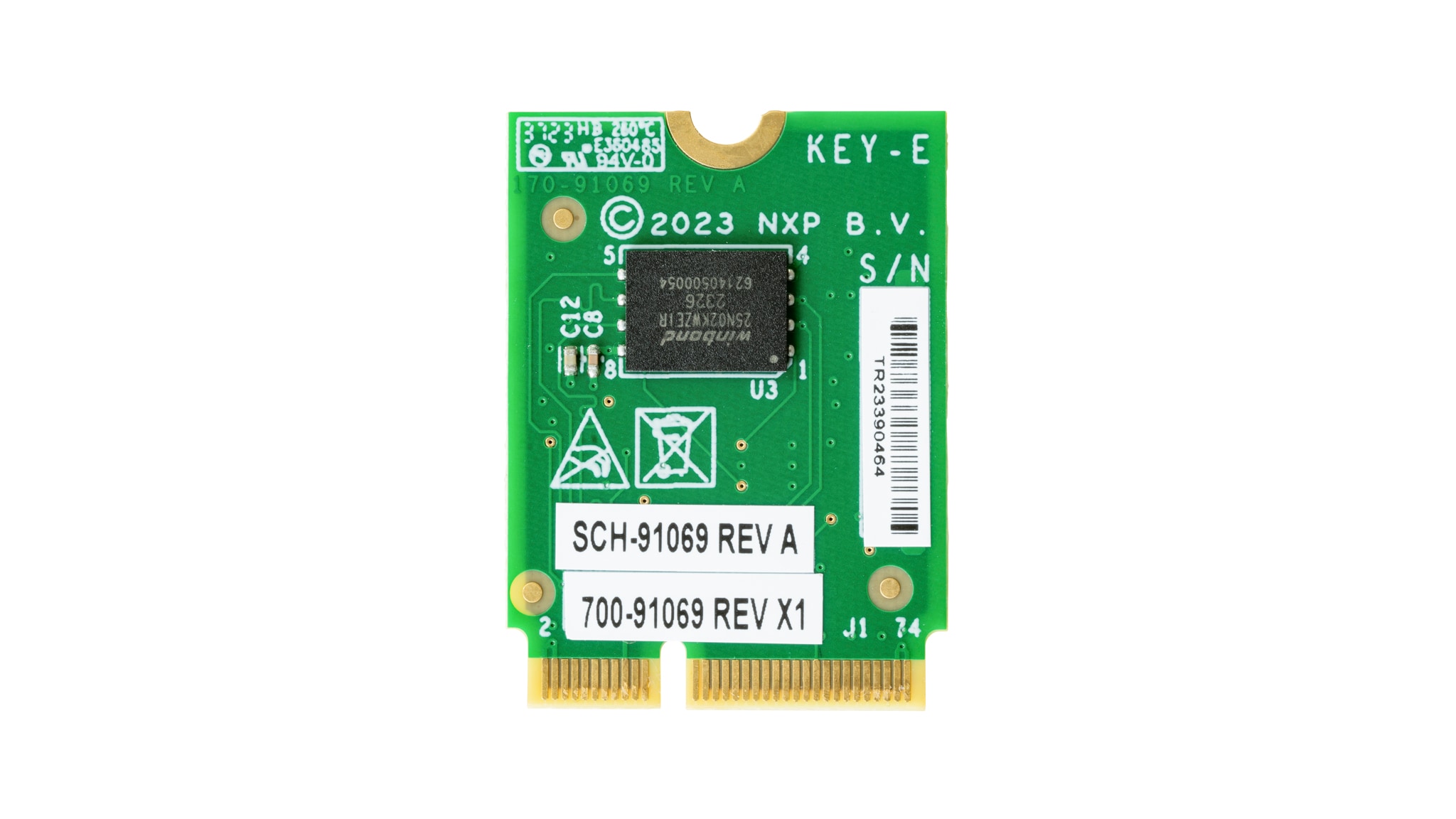

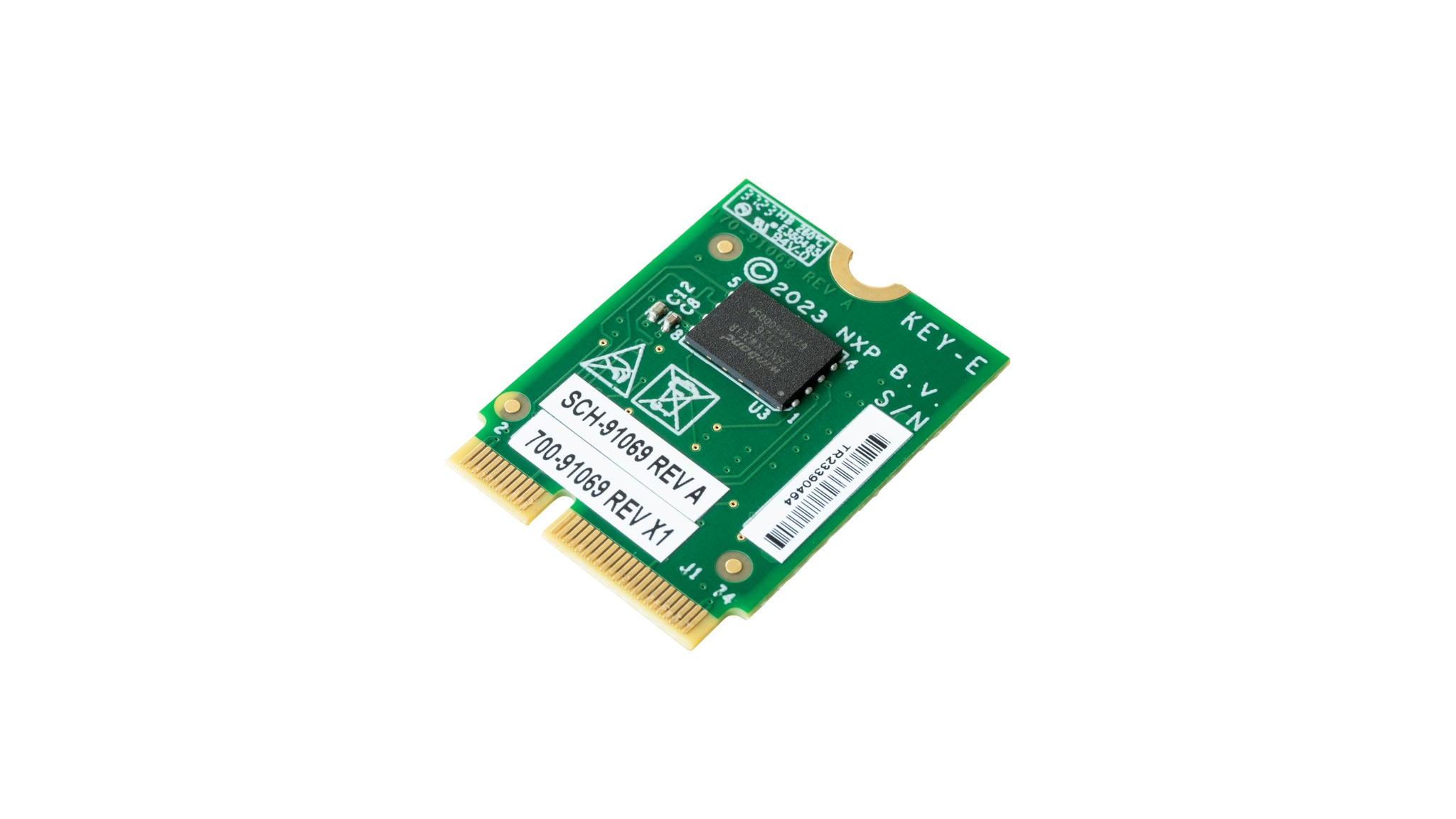

The M2-NAND-FLASH is an M.2 daughter card with two flash Winbond 256MB W25N02KWZEIR (WSON8x6) + GigaDevice 256MB GD5F2GM7REBIG (BGA24). Switches (S1) on the board allow the user to freely switch between the two flashes, this can also be switched using software by changing the level of the GPIO. This daughter card connects to the EVK board through the M.2 KEY-E connector.

ブロック図

M2-NAND-FLASH

M2-NAND-FLASH
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

i.MX 9プロセッサ

  • i.MX93: i.MX 93アプリケーション・プロセッサ・ファミリ – Arm® Cortex®-A55、MLアクセラレーション、電力効率に優れたMPU
  • i.MX91: i.MX 91ファミリ - セキュアでエネルギー効率に優れ、数千ものエッジ・アプリケーションに不可欠なLinux®の機能を実現

Features

  • Pin definition compatible with M.2 KEY-E
  • Winbond 256MB W25N02KWZEIR (WSON8x6)
  • GigaDevice 256MB GD5F2GM7REBIG (BGA24)

購入オプション

M2-NAND-FLASH-Image

クリックして展開

M2-NAND-FLASH
アクティブ

i.MX Series Accessory Boards.

    $51.72 USD
    在庫あり :5

    通常 1～2営業日以内に配送

    カートに入れる
