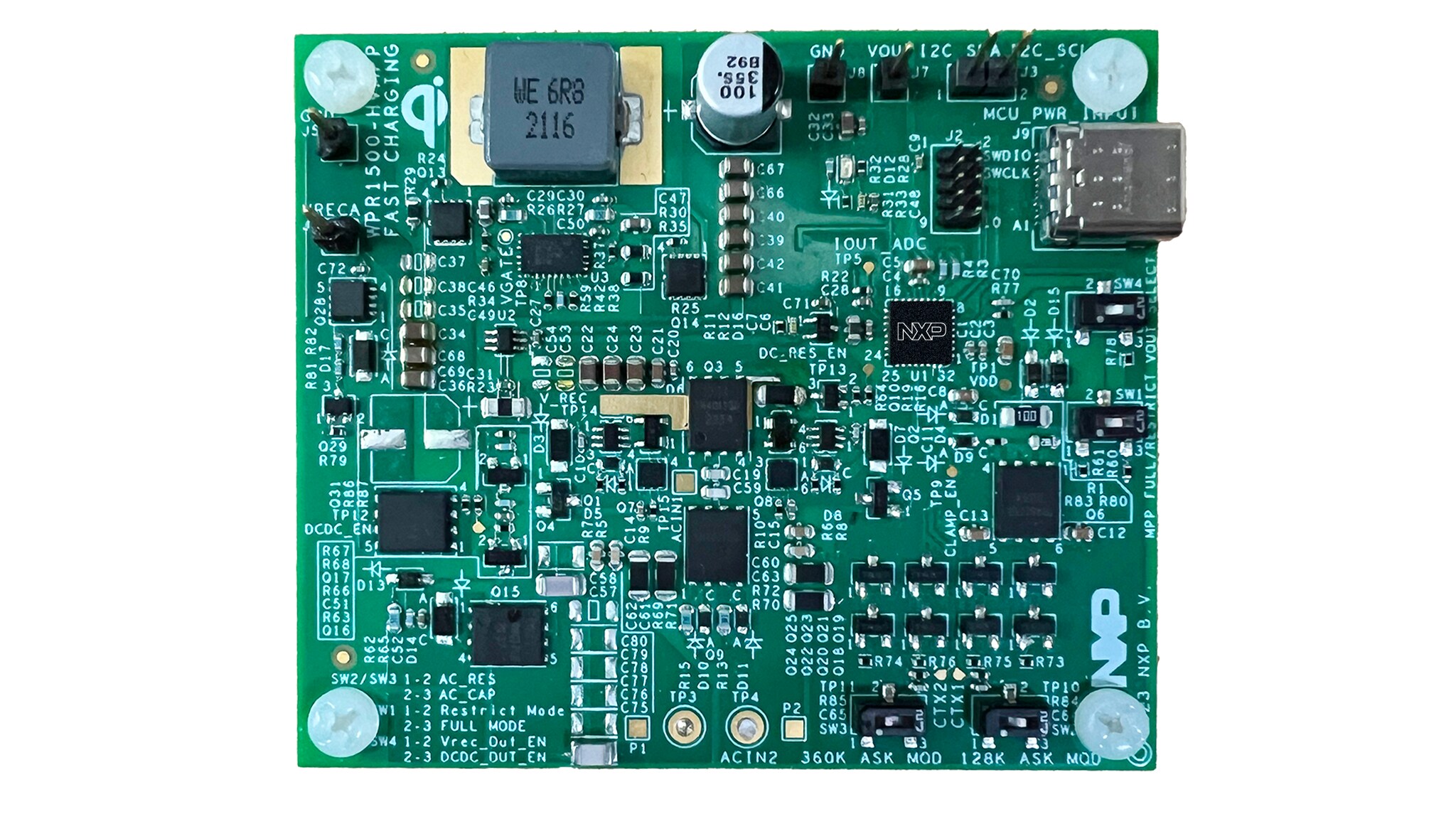

高電圧MPPワイヤレス充電レシーバ

WPR1500-HVMPP

画像にカーソルを合わせると拡大表示されます。

昇降圧アーキテクチャを採用した高電圧ワイヤレス充電レシーバ・リファレンス・プラットフォームは、NXPのMWPR1516レシーバ・コントローラICにより、ワイヤレス充電レシーバ・ソリューションを実現するために必要なすべての制御機能を管理、実行します。ワイヤレス・パワー・コンソーシアムの最新のQi v2.0 (MPP) 仕様に準拠しており、Qi認証済みのいずれのトランスミッタ・デバイスからも充電が可能です。このシステムは、30 Wの電力供給を可能にするカスタマイズされたプロトコルをサポートしています。

製品詳細

特長

MPP準拠

    MPP WPC Qi V2.x仕様に準拠

入力電圧

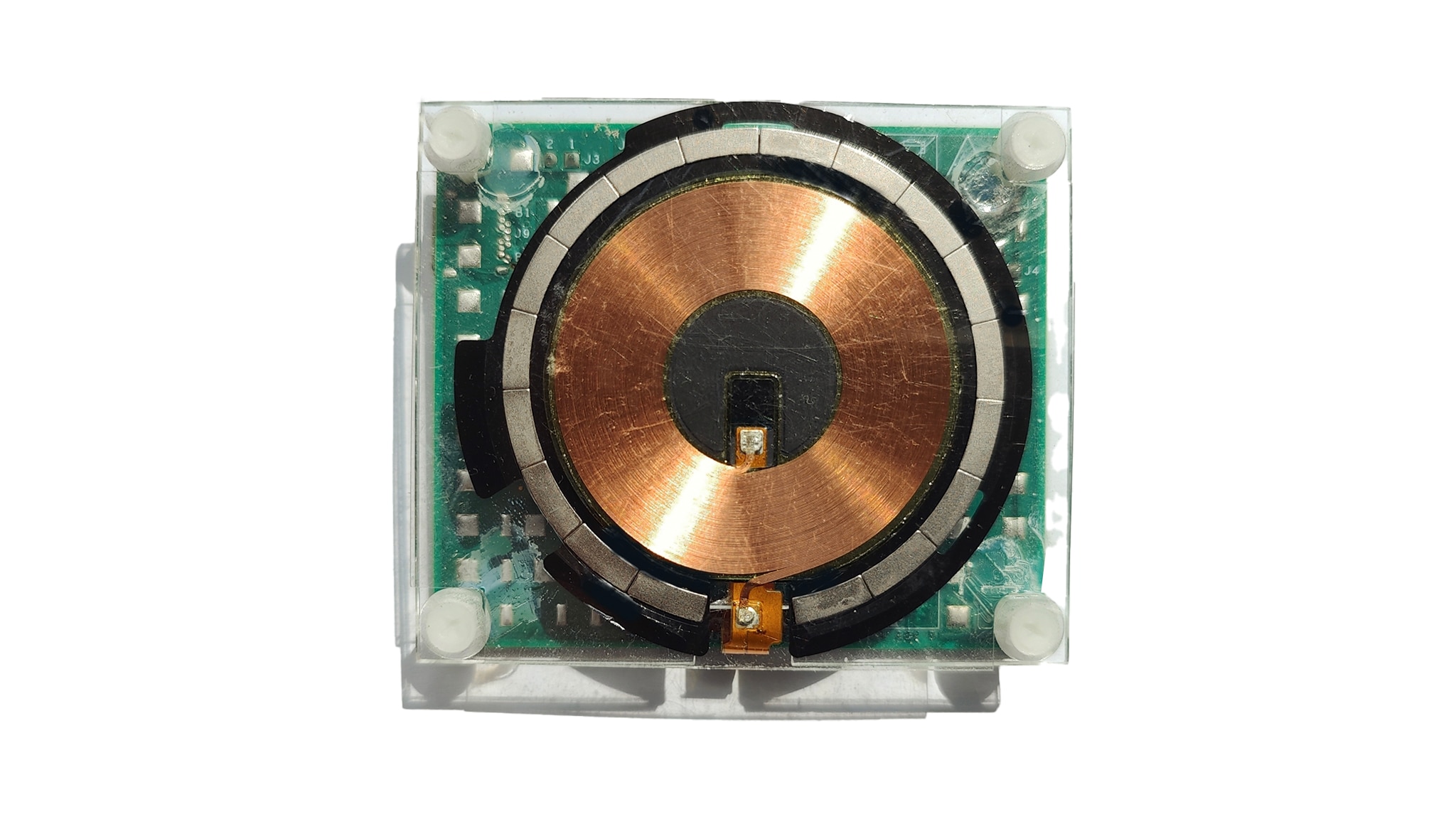

    受信コイルを介したトランスミッタからの入力電圧（3.5 V～20 V ACピーク）

出力電圧

    出力電圧範囲は3.5 V～20 Vで設定可能です

動作モード

    最大15 W (12 V@1.25 A) のMPPフル・モードと最大5 W (5 V@1 A) の制限モードをサポート

ハードウェアの保護

    整流器電圧、出力電圧、出力電流の保護

FSK

    FSK復調をサポート

MPPの機能

    制限モードからフル・モードへの切り替えやMPLAなどのMPP機能をサポート

購入オプション

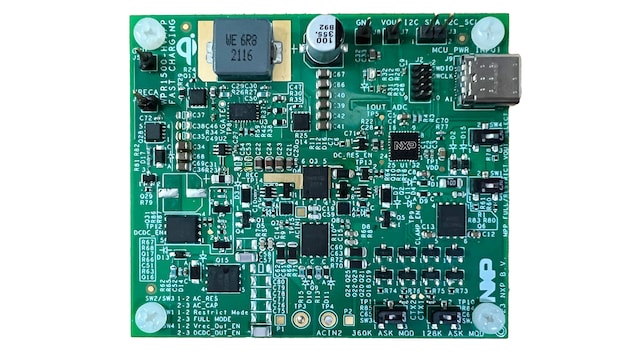

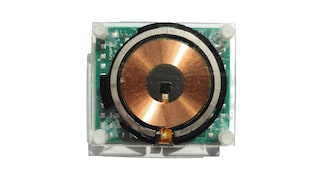

WPR1500-HVMPP-Image

クリックして展開

WPR1500-HVMPP
アクティブ

High Voltage MPP Wireless Charging Receiver.

    $499.00 USD
    在庫あり :7

    通常 1～2営業日以内に配送

    カートに入れる
