高解像度4K CMOSカメラ・モジュール

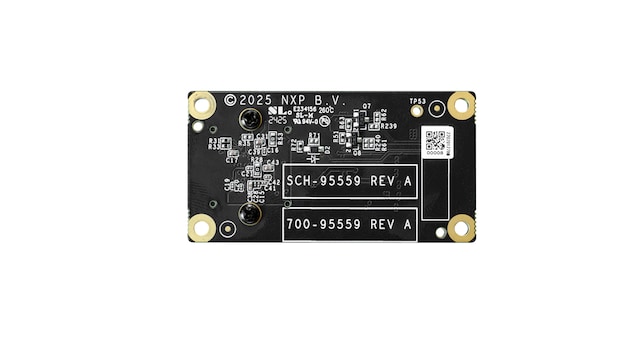

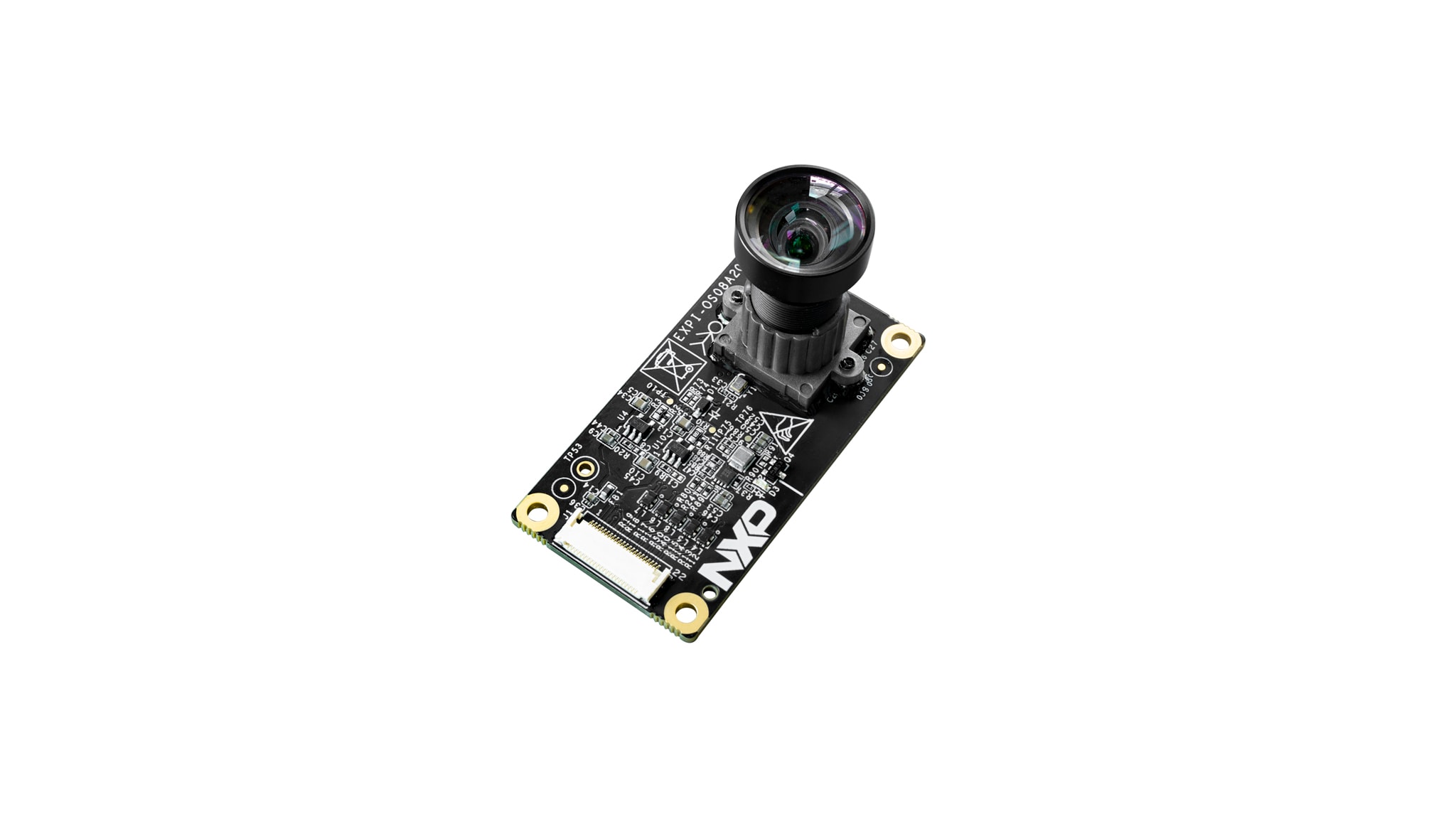

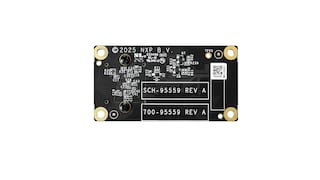

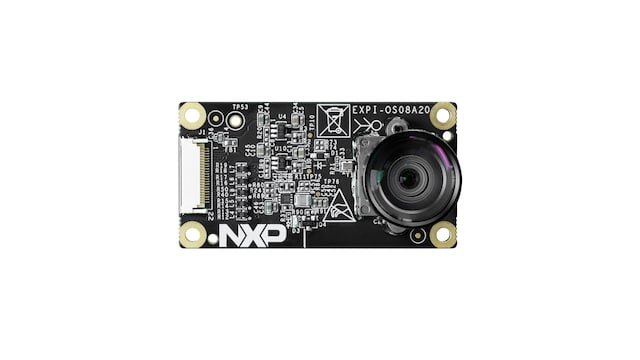

EXPI-OS08A20は、高画質が求められる民生用アプリケーション向けに設計された高解像度4K CMOSカメラ・モジュールです。搭載されているOmniVision OS08A20センサは、高性能の1/2インチ、8メガピクセル (8MP) CMOSイメージ・センサで、毎秒30フレームで3840×2160の解像度を提供できます。このモジュールには、光学レンズ、FPC 22ピン・コネクタ付き8MPイメージ・センサ・ボードが搭載されています。
このモジュールは、フルフレームおよびウィンドウ化された10/12ビットMIPI出力をさまざまな形式でサポートしているため、非常に汎用性が高く、多様なイメージングのニーズに対応できます。これはISPを内蔵したFRDMシリーズ・ボードを使用して簡単に実現できるため、ビジョンベースのアプリケーションに最適です。NXPは、カメラを利用するアプリケーションに簡単に統合できるよう、カメラ・センサを活用するためのデモ・コードを公開しています。
製品詳細
対応製品
プロセッサ＆マイクロコントローラ
i.MX 9プロセッサ
- i.MX95: i.MX 95アプリケーション・プロセッサ・ファミリ：eIQ® Neutron NPUを内蔵した高性能のセーフティ対応プラットフォーム
i.MX 8アプリケーションプロセッサ
- i.MX8MPLUS: i.MX 8M Plus - Arm® Cortex®-A53、機械学習、ビジョン、マルチメディア、インダストリアルIoT
特長
イメージ・センサ
- OmniVisionカラーCMOS OS08A20 Nyxelテクノロジ搭載、8メガピクセルPureCelイメージ・センサ
- 解像度8.3M (3840x2160)、ピクセル・サイズ2.0 um、1/1.8インチ・イメージ・センサ
- サポート出力形式：10/12ビットRAW RGB
- サポート画像サイズ：4K (3840x2160)、2560x1440、1080p (1920x1080)、720p (1280x720)
- 2回露光のスタッガードHDRをサポート
- 光感知モード (LSM)
- SSC付きPLLをサポート
画像転送レート
- 4K @ 30FPS
最大S/N比
- 39 dB
ダイナミック・レンジ
- 74 dB @ 16倍ゲイン
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1 ソフトウェア・ファイル
-
BSPとデバイスドライバ
FRDM-IMX8MP Demo Images
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
