Color eReader Reference Design Based on i.MX 8ULP
- This page contains information on a preproduction product. Specifications and information herein are subject to change without notice. For additional information please contact your sales representative.

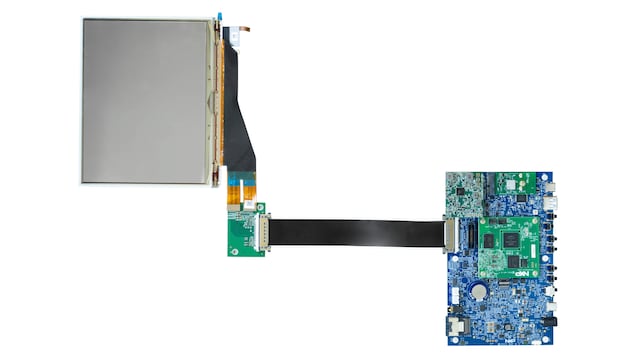

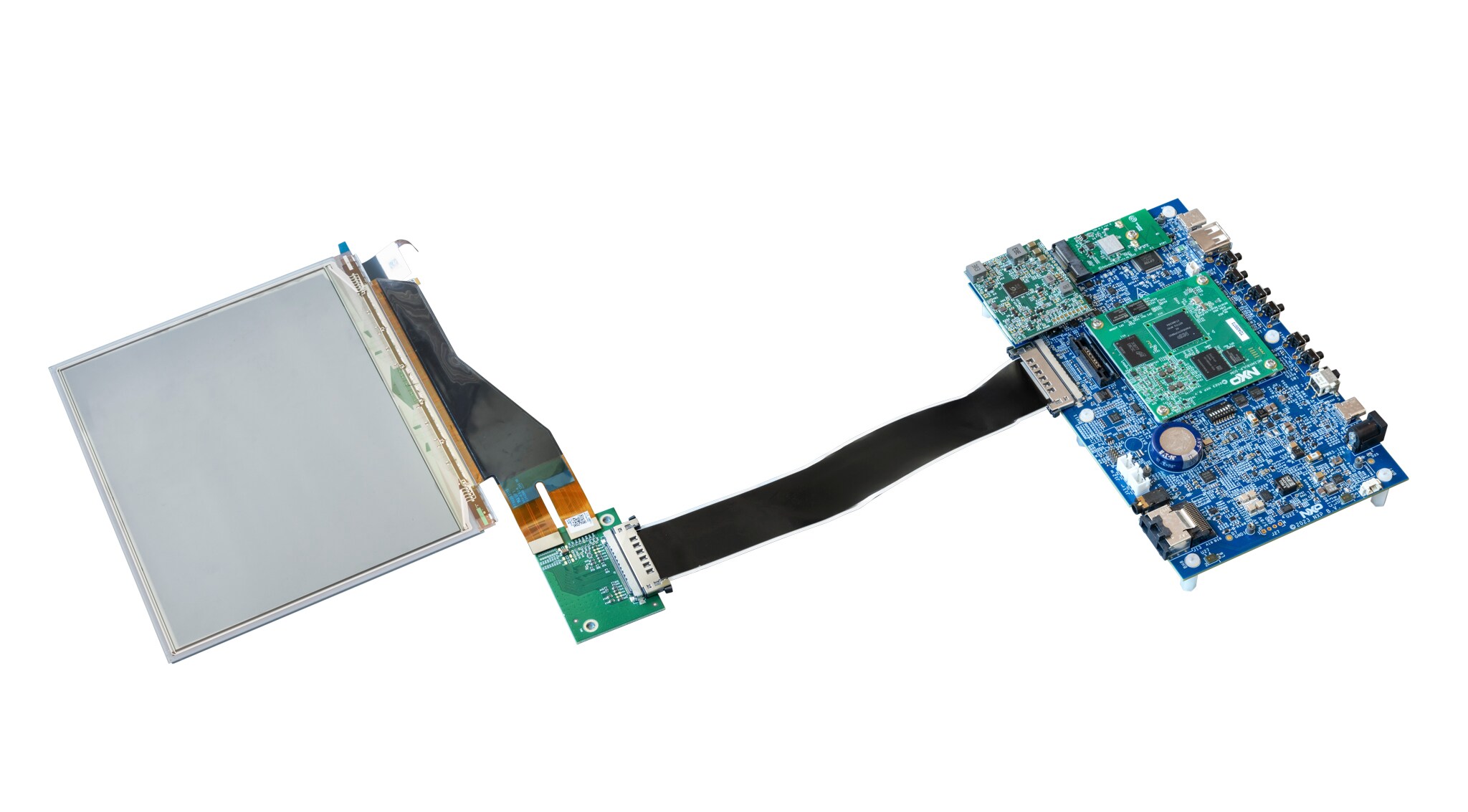

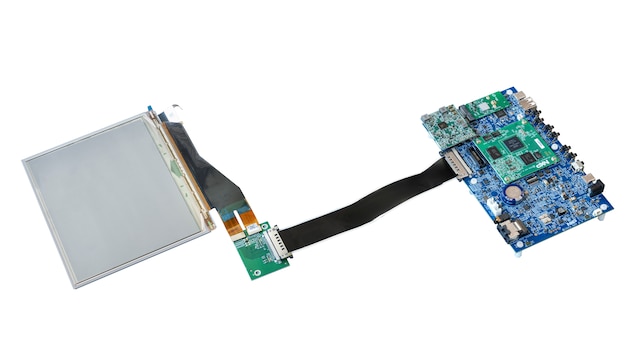

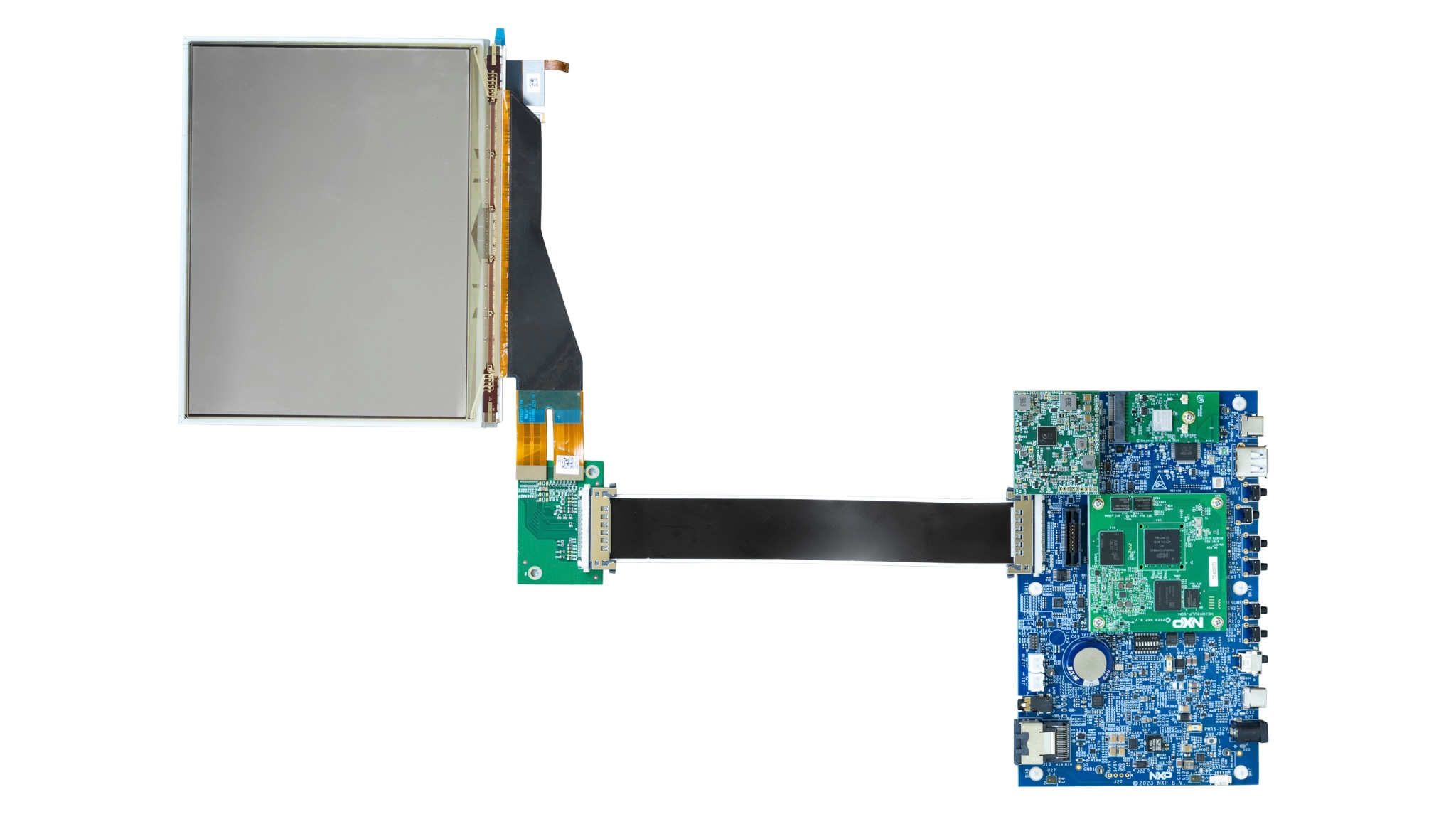

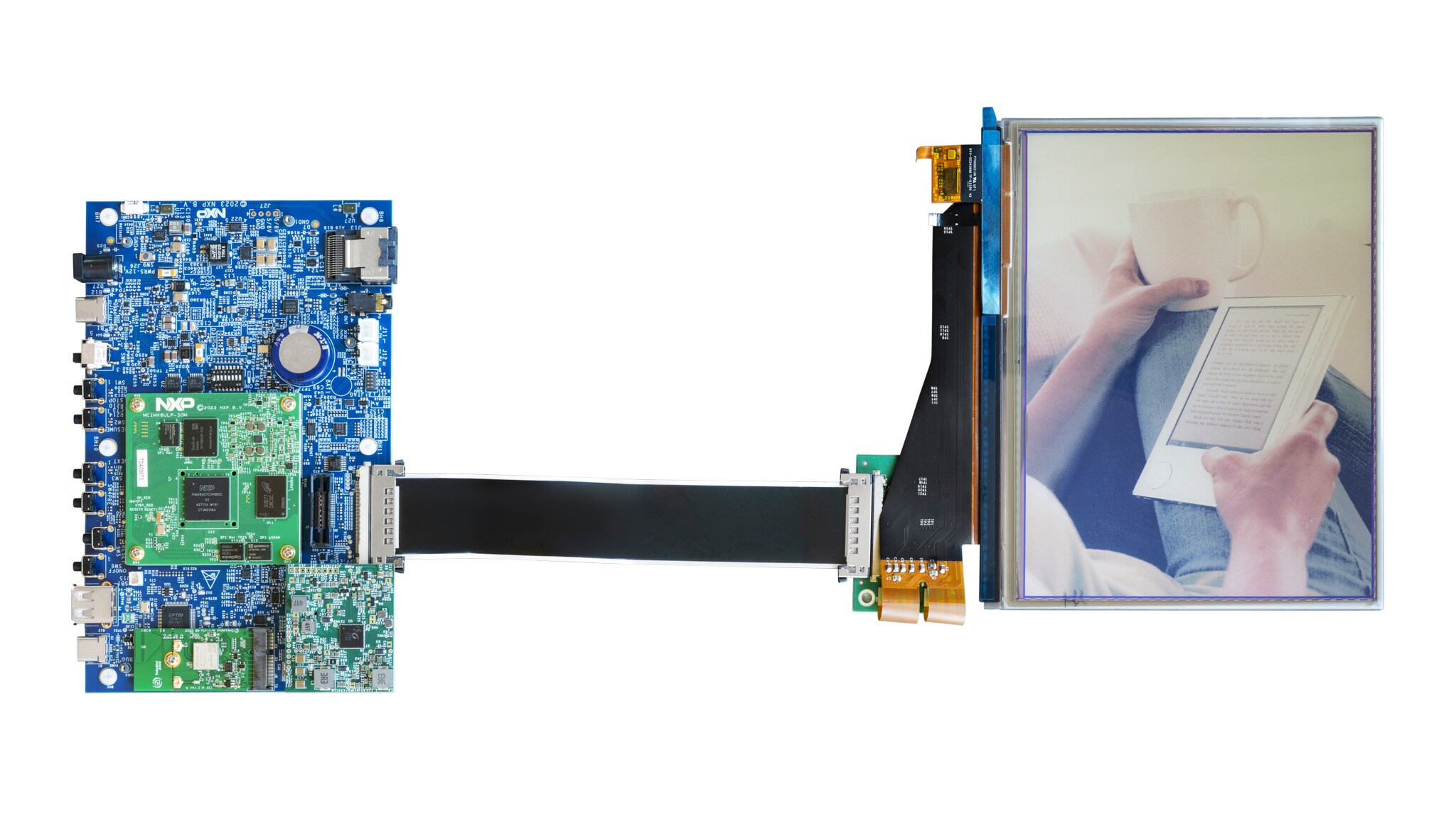

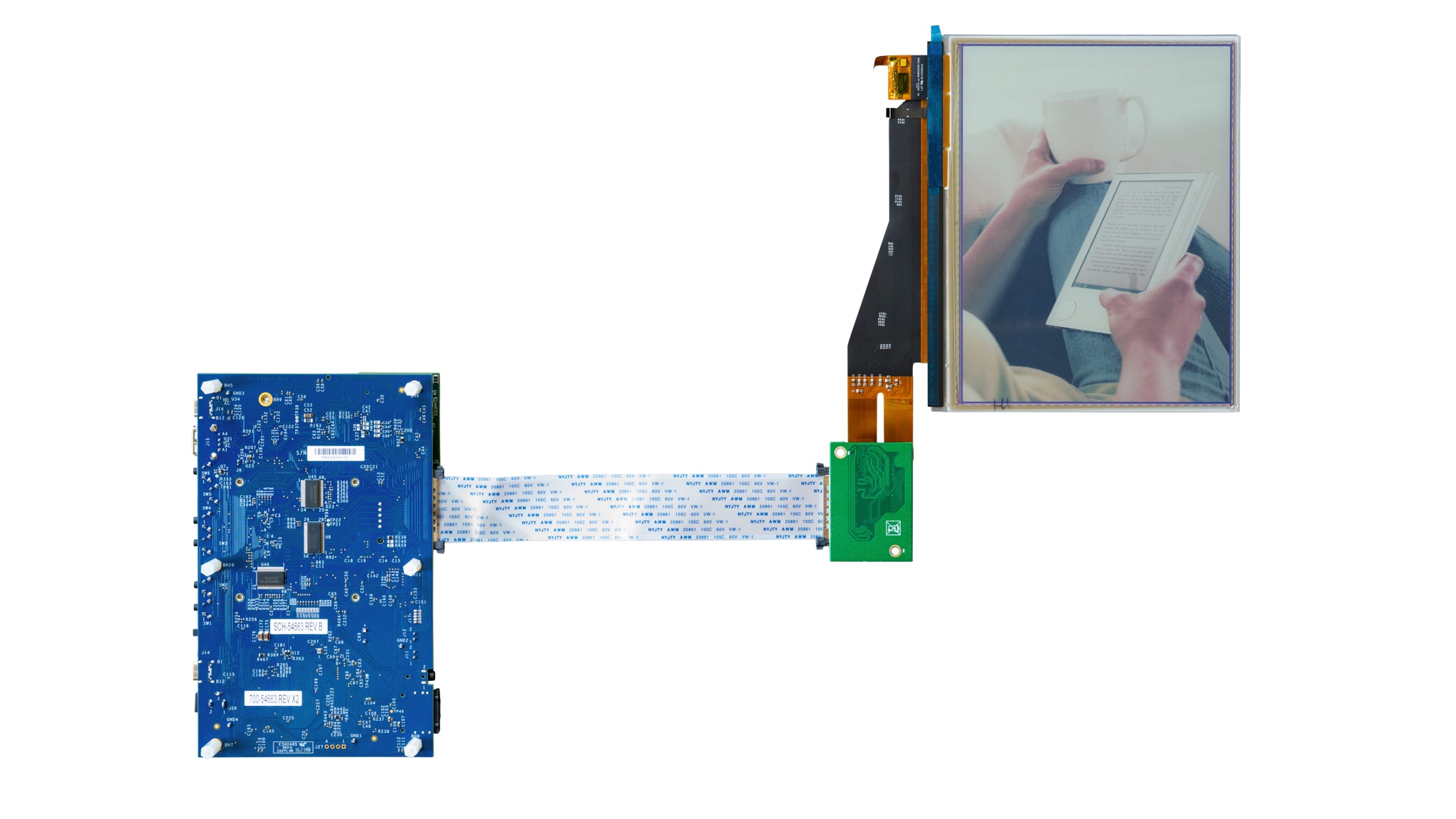

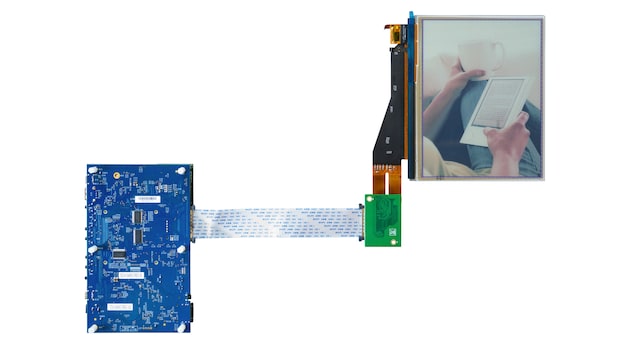

The NXP Color eReader reference design demonstrates how to use the i.MX 8ULP built-in EPDC (Electrophoretic Display Controller) to drive the E Ink® Gallery™ 3 and Kaleido™ 3 color e-paper. Since an external TCON (Timing Controller) is not required, the cost and power consumption are significantly reduced.
This reference design consists of:
- A SOM (MCIMX8ULP-SOM) with the i.MX 8ULP processor, PMIC, 32GB eMMC, and 2GB LPDDR4x.
- A baseboard (8ULP-ACEP-EPD) specifically designed to support eReaders.
- An EPD PMIC daughter card (8ULP-ACEP-PMIC).
- A panel adapter board (8ULP-ACEP-KH3) for the E Ink® Gallery™ 3 or Kaleido™ 3 color e-paper displays.
製品詳細
対応製品
プロセッサ＆マイクロコントローラ
i.MX 8アプリケーションプロセッサ
- i.MX8ULP: i.MX 8ULPアプリケーション・プロセッサ・ファミリ
インターフェース
USBインターフェース
- PTN5150: USB Type-Cアプリケーション向けCCロジック
パワーマネージメント
PMIC
- PCA9460: 超低消費電力アプリケーション向け13チャネル・パワー・マネジメントIC (PMIC)
ワイヤレス・コネクティビティ
Wi-Fi®＋Bluetooth®＋802.15.4
- IW416: 2.4/5 GHzデュアルバンド1x1 Wi-Fi® 4 (802.11n) およびBluetooth® 5.2ソリューション
Features
Processor
- NXP i.MX 8ULP applications processor
Memory
- 2GB LPDDR4x + 32GB eMMC
PMIC
- NXP PCA9460B: 13-Channel PMIC for Ultra Low Power Application
Display
- E Ink® Gallery™ 3 and E Ink® Kaleido™ 3 color e-paper
Wireless
- NXP IW416: Wi-Fi 1x1 Dual-Band (2.4/5 GHz) and Bluetooth 5.2
Connectivity
- NXP PTN5150: USB 2.0 Type C
Tools and OS support
- Linux®
設計・リソース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1 ソフトウェア・ファイル
-
BSPとデバイスドライバ
Color eReader Reference Design Software Package
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
