MPC574xP Functional Safety Motor Control Evaluation System

MPC574xPEVB
アクティブ

画像にカーソルを合わせると拡大表示されます。

The MPC574xPEVB is an evaluation system for automotive and industrial Functional Safety Motor Control.

Based on the 32-bit Power Architecture® MPC574xP ultra-reliable microcontroller, the MPC574xPEVB includes a motherboard and two different (MCU package options) daughterboards working together or as standalone.

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

超高信頼性MPC57xx MCU

  • MPC574xP: Ultra-Reliable MPC574xP MCU for Automotive and Industrial Safety Applications

Features

Microcontroller (MCU)

  • 32-bit Power Architecture e200z4 based MPC574xP

MPC57XXXMB motherboard

  • 2 x CAN, 1 x LIN with Molex Connector, 1 x SCI channel with transceiver and DB-9 Connector
  • 2 x FlexRay channels with jumper enable, transceiver, and DB-9 Connector
  • 1 x Ethernet PHY and RJ45 connector
  • 0.10 pin headers for access to all I/O
  • 2.5" x 2.5" prototyping area with 5 V and GND rails
  • 1 x Potentiometer for analog voltage generation, 4 x user LEDs, 4 x push-button switches
  • 12 VDC power supply input barrel connector, supply included

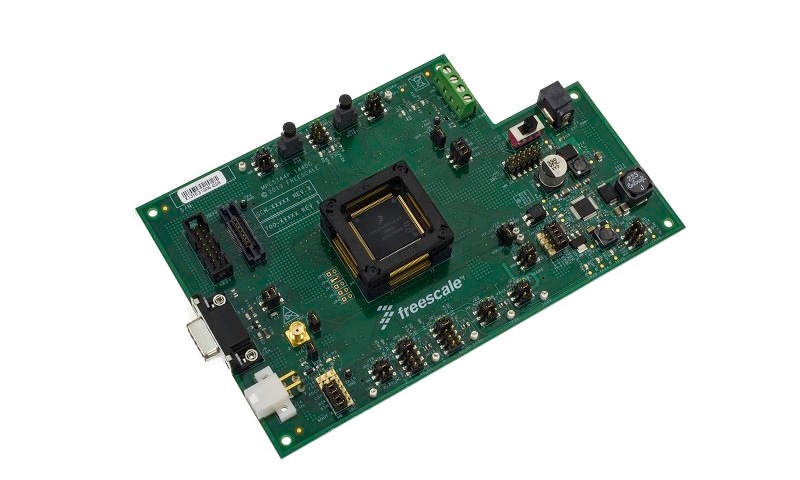

MPC5744P-144DC daughterboard

  • Socketed MPC5744P in a 144 LQFP package
  • Power options
  • Debug and trace: JTAG, Nexus parallel, or Aurora connector
  • I/O Connectivity: SCI, CAN, LIN, SIPI, FlexRay (some dependent on using MPC57XXXMB).
  • Test points and LEDs

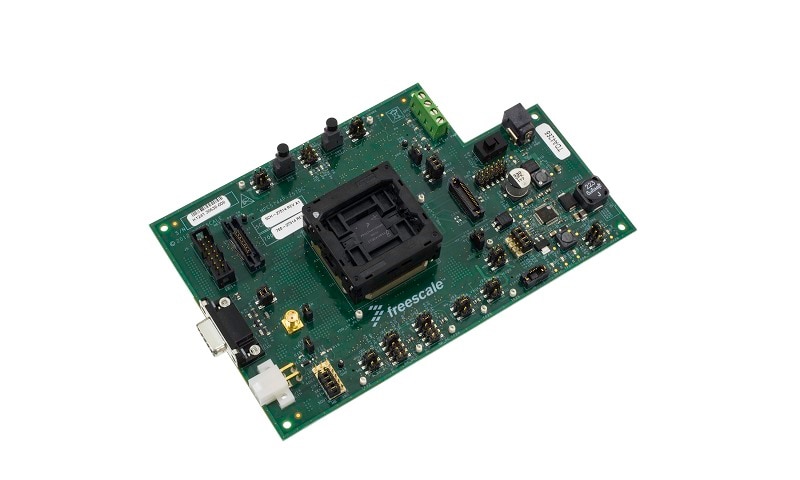

MPC5744P-257DC daughterboard

  • Socketed MPC5744P in a 257 BGA package
  • Power options
  • Debug and trace: JTAG, Nexus parallel, or Aurora connector
  • I/O Connectivity: SCI, CAN, LIN, SIPI, Ethernet, FlexRay (some dependent on using MPC57XXXMB).
  • Test points and LEDs

購入オプション

MPC57XXXMB-Image

クリックして展開

MPC57XXXMB
アクティブ

MPC57XXX evaluation motherboard.

    $465.00 USD
    在庫あり :8

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
    MPC5744P-144DS-Image

    クリックして展開

    MPC5744P-144DS
    アクティブ

    MPC5744P 144 LQFP daughtercard for Functional Safety Motor Control.

      $509.00 USD
      保留中の在庫
      カートに入れる
      代理店からの注文
      MPC5744P-257DS-Image

      クリックして展開

      MPC5744P-257DS
      アクティブ

      MPC5744P 257 BGA daughtercard for Functional Safety Motor Control.

        $1049.00 USD
        保留中の在庫
        カートに入れる
        代理店からの注文
