有線コネクティビティ付きユニバーサル・センシング・モジュール

UNIVERSAL-SENSING-MODULES
アクティブ

画像にカーソルを合わせると拡大表示されます。

NXPのユニバーサル・センシング・モジュールは、ソフトウェアで設定可能なユニバーサル・アナログ入力ソリューションであり、高精度のセンシングとエッジ・インテリジェンスのために設計されています。用途の広いセンサ入力（電圧、電流、温度、抵抗、圧力、重量）をサポートし、CAN FD、イーサネット、USBを介して信頼性の高い有線コネクティビティを確保できます。

先進のNAFE13388アナログ・フロントエンドとMCX N947 MCUを搭載したこのモジュールは、産業オートメーション、ラボ計装、スマート・マニュファクチャリングなどに適したリアルタイム診断、異常検出、予知保全の機能とともに、正確で高精度なデータを提供します。

ブロック図

ユニバーサル・センシング・モジュール

Universal Sensing Modules with Wired Connectivity Block Diagram
図を取得する PDF

特長

NAFE13388アナログ・フロントエンド

  • 低消費電力24ビット・ユニバーサル入力AFE
  • 電圧および電流の励起源
  • 最大±12.5 Vに対応する8つのシングルエンドまたは4つの差動チャネル（±25 V対応のAFE）
  • 電圧、電流、抵抗、RTD、熱電対、その他センサに対して設定可能
  • ±36 Vまでの過電圧保護
  • 7.5 kV HBM ESDおよびIEC 61000-4-5 2 kVサージ保護入力

MCX N947マイクロコントローラ

  • デュアルコアArm® Cortex®-M33 @150 MHz
  • 最大2 MBのデュアルバンク・フラッシュ
  • eIQ®ニューラル・プロセッシング・ユニット
  • DSPアクセラレータ (PowerQUAD)
  • スマートDMAエンジン
  • EdgeLock®セキュア・エンクレーブ

コネクティビティ

  • 10/100 MbpsのイーサネットとPHY
  • CAN FDトランシーバ
  • HS USB Type-Cコネクタ
  • SPI/I²C/UARTコネクタ

拡張オプション

  • Arduino®ヘッダ（FRDM拡張用列付き）
  • FRDMヘッダ

ソフトウェア・エコシステム

  • FreeMASTERランタイム・デバッグ・ツール
  • MCUXpresso SDK
  • アプリケーション・コード・ハブ

購入オプション

FRDM-MCXN947-Image

クリックして展開

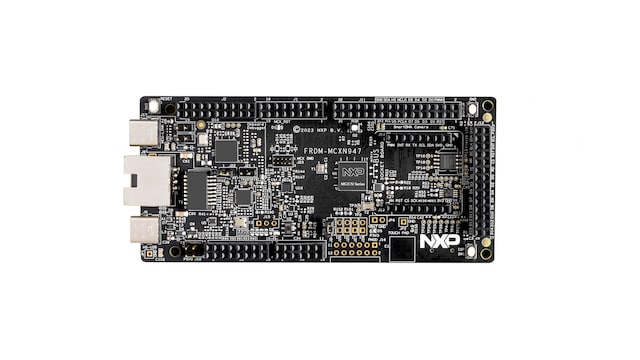

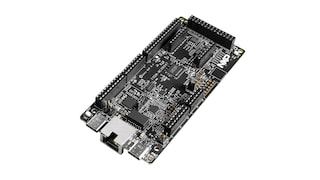

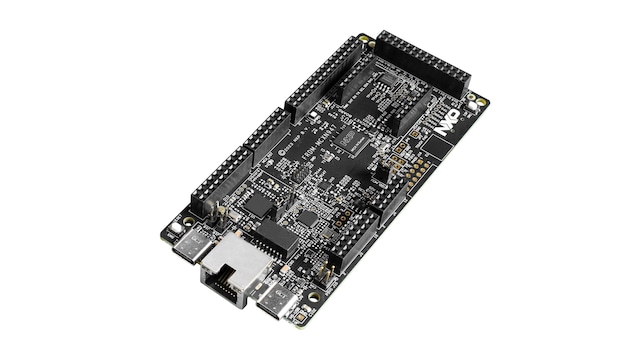

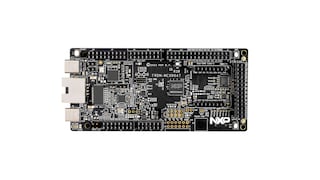

FRDM-MCXN947
アクティブ

FRDM Development Board for MCX N94 and N54 MCUs.

    $25.00 USD
    在庫あり :60

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
    NAFE13388-UIM-Image

    クリックして展開

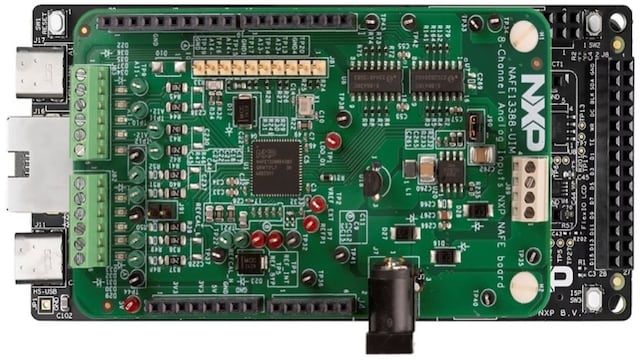

    NAFE13388-UIM
    アクティブ

    NAFE13388-UIM 8-Channel Universal Input AFE Arduino® Shield Board.

    • 拡張ボード: Yes
    $49.00 USD
    在庫あり :30

    通常 1～2営業日以内に配送

    カートに入れる
    代理店からの注文
