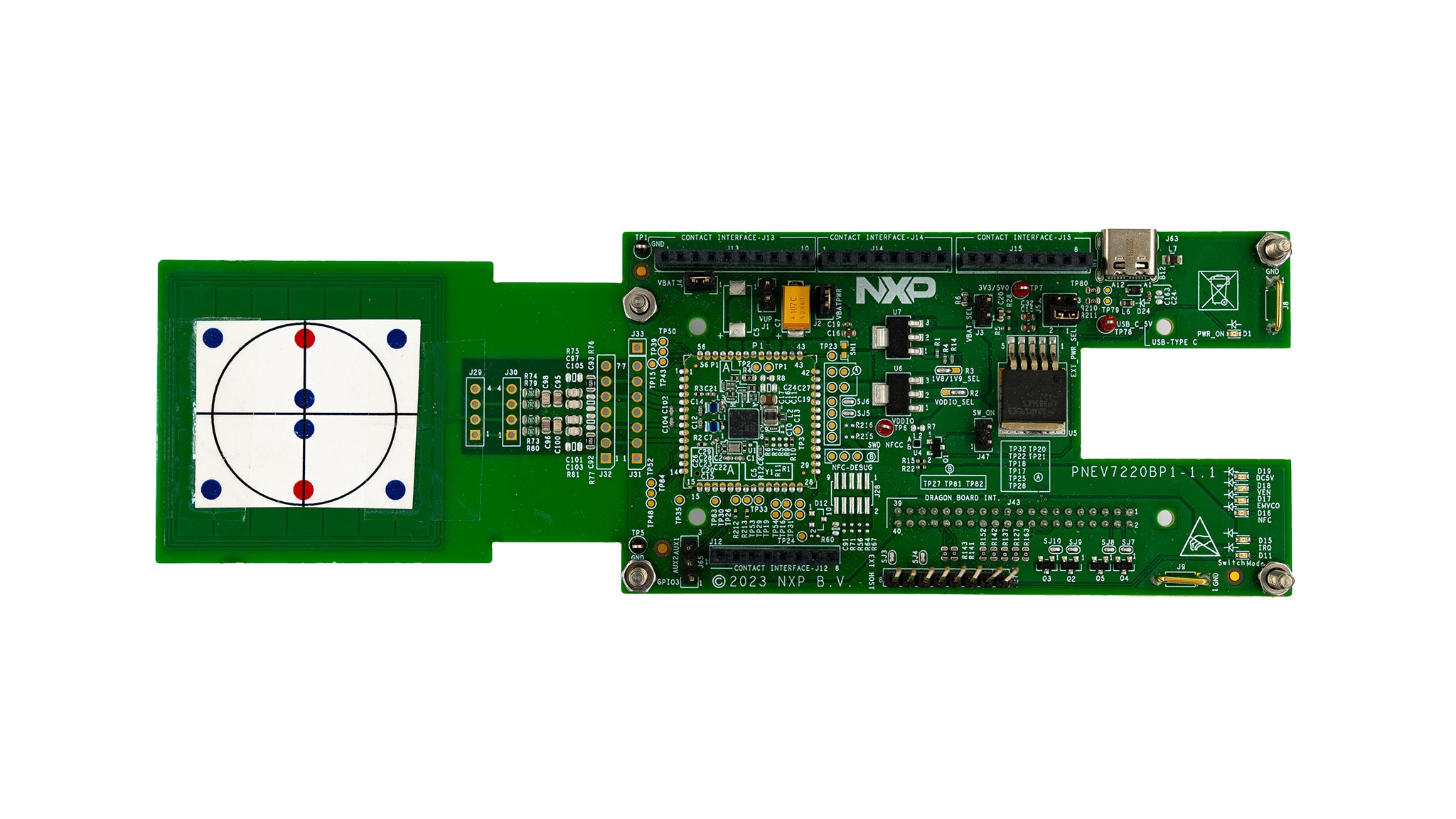

EMVCo 3.1およびNFCフォーラム準拠PN7220 NFCコントローラ用開発ボード

PNEV7220BP1 アクティブ

画像にカーソルを合わせると拡大表示されます。

PNEV7220BP1は、Androidを実行するi.MX 8マイクロコントローラに接続できる柔軟で使いやすい開発ボードです。PNEV7220BP1は、NFCコントローラPN7220をベースとした非接触型決済端末の設計サイクルをサポートします。NFCフォーラムおよびEMVCo3.xのアプリケーションを迅速に評価できます。

PN7220により、POSメーカーは自社の製品を新しいSoftPOS決済デバイス・カテゴリまで拡充できるようになります。EMVレベル1準拠の性能を備えたPN7220は、優れたパフォーマンスをユーザーに提供します。また一方で、NCIインターフェースはAndroidへのシームレスな統合を実現します。

ブロック図

PNEV7220BP1

PNEV7220BP1 Block Diagram
図を取得する PDF

対応製品

RFID

NFCリーダ

  • PN7220: PN7220：EMVCo 3.1およびNFCフォーラム準拠高性能ワンチップNFCコントローラ

特長

サポートされるNFCフォーラム・モード

  • リーダー/ライター・モード：ISO/IEC 14443-A＆B、FeliCa™、MIFARE 1K/4K、NFCフォーラムType 2/3/4A/4B/5、MIFAREカード・ファミリ、ISO/IEC 15693
  • カード・エミュレーション・モード：NFCフォーラムT4T (ISO/IEC 14443-A)

接触型インターフェース

  • 最大3つの接触型インターフェース・スロット（TDA8035搭載）

柔軟性の高いホスト・インターフェース

  • 供給電圧：1.8 Vまたは3.3 V
  • ホスト・インターフェース：1つのCPU接続の場合はI2C（最大3.4 Mb/s）、2つのCPUの場合はI2CとSPI（最大15 Mb/s）
  • 同期を向上させるIRQ信号
  • NCI 2.2準拠のプロトコル

迅速な認証取得

  • 非接触EMVCo 3.1 L1準拠（アナログおよびデジタル）
  • NFCフォーラム準拠（アナログおよびデジタル）、デバイス要件CR13
  • NFC Cockpit構成ツールによるサポ ート

高性能NFCコントローラ

  • RFトランスミッタ供給電圧：2.4～5.7 V
  • DC/DCアクティブ時のRFドライバ最大電流：350 mA (2 W)
  • 低消費電力でのカード検出

OSサポート

  • Android 13

ファームウェア

  • メンテナンスを容易にするファームウェア・アップデート

温度

  • 温度範囲：-40～+105°C

パッケージ

  • 標準VFBGA64パッケージ (4.5 x 4.5 mm)

購入オプション

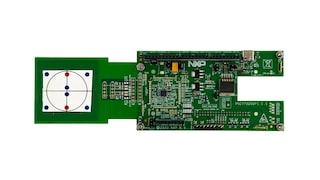

PNEV7220BP1-Image

クリックして展開

  • PNEV7220BP1
    アクティブ

  • Development Board for PN7220 NFC Controller for EMVCo 3.1 and NFC Forum Operation.

    • PN7220を搭載したカスタマー開発ボード
    • アンテナ
    • Androidホスト・システムへのコネクティビティ
  • $280.00 USD
    • 在庫: 在庫あり
    • 在庫: 6
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
